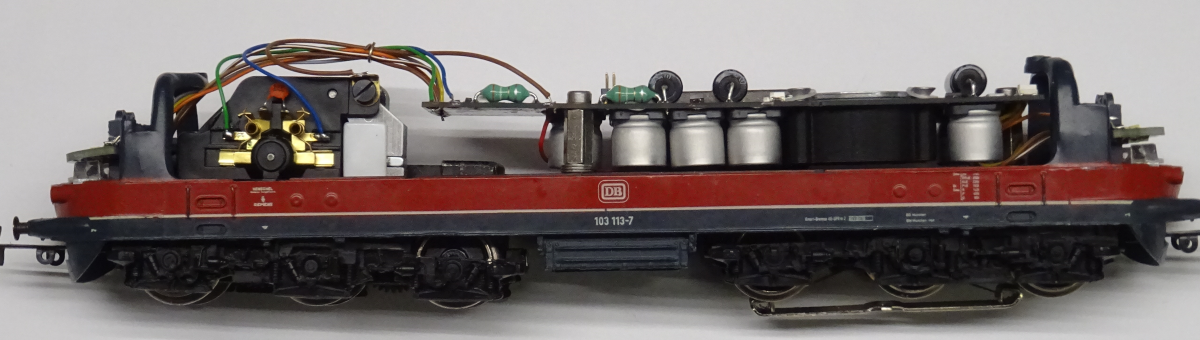

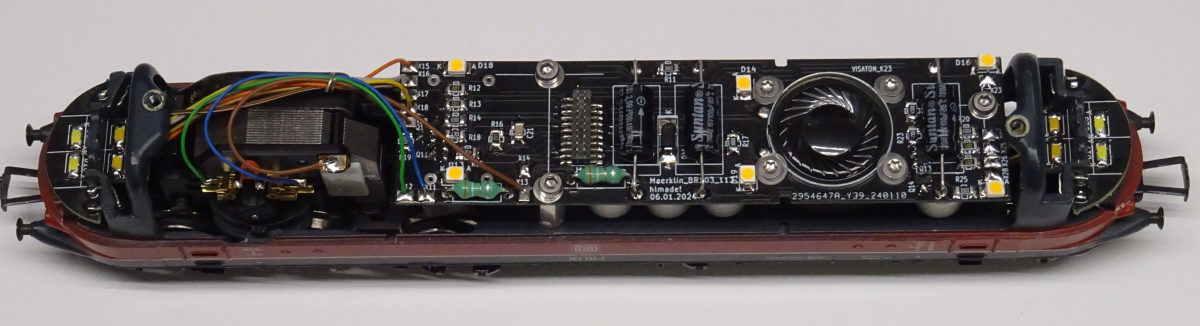

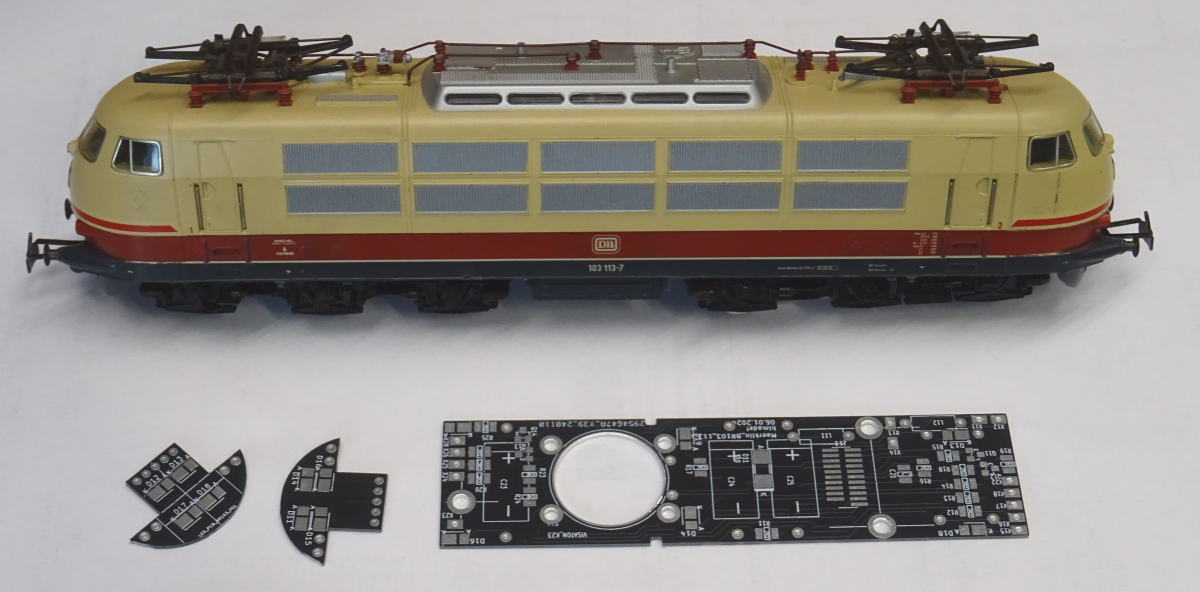

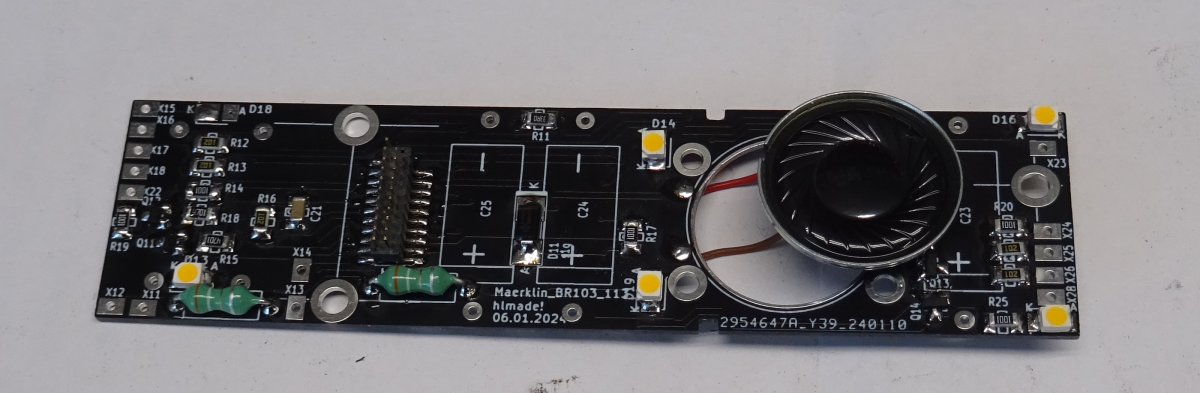

Digitalumbau Märklin Lok BR103 mit Lockplatine "Maerklin_BR103_113_V01"
Funktionen:
Märklin Hochleistungsmotor, LED Licht, rotes Schlusslicht, Sound, Pufferfunktion, Licht Mitte
Bemerkung:

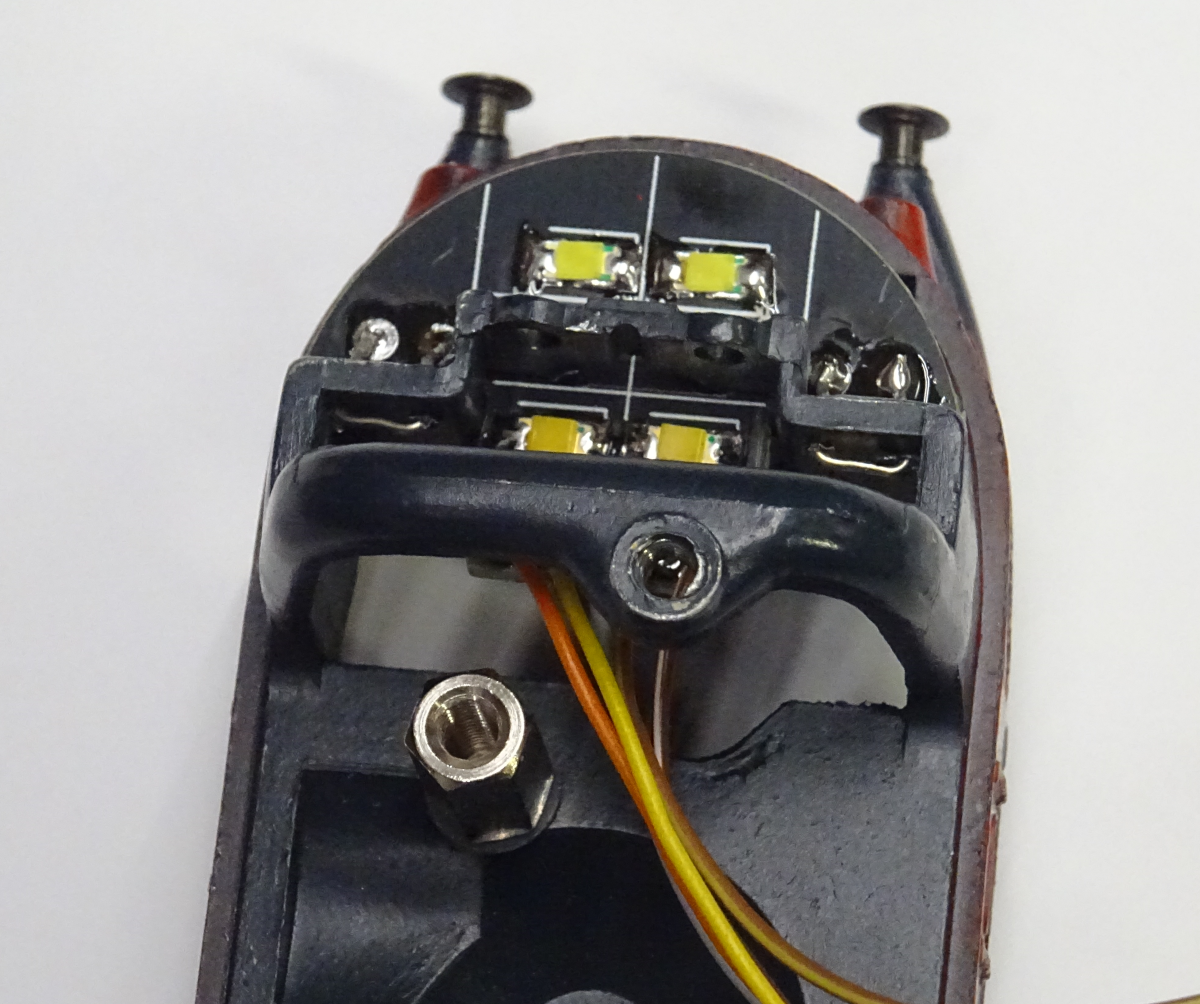

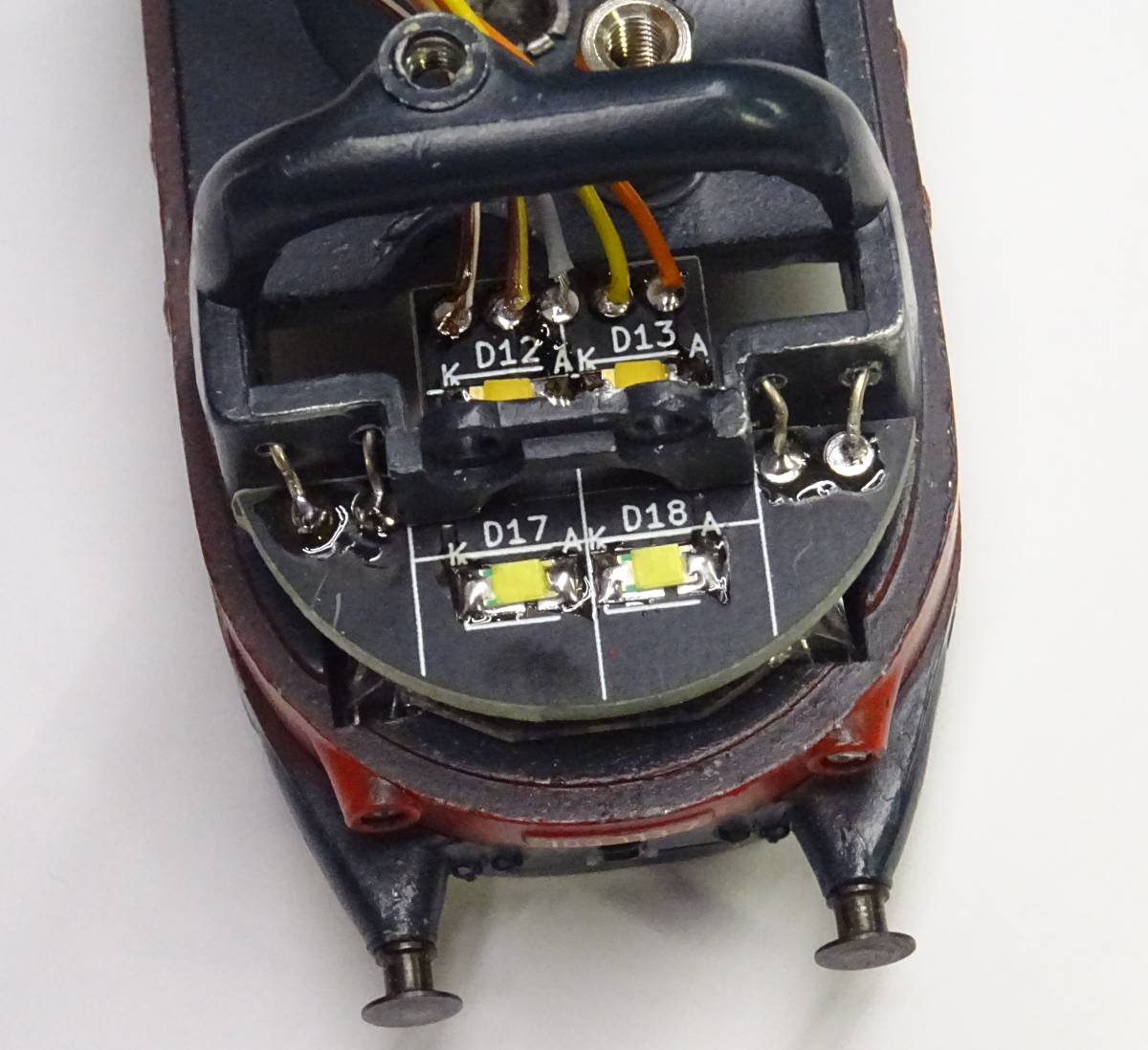

Sehr praktische LED Platine, es leuchten nur 2 rote Schlusslichter.
Schaltplan:
Schaltplan_Maerklin_BR103_113_V02.pdf
Schaltplan_Maerklin_BR103_113_Beleuchtung_V02.pdf
Bestückliste:
ibom_Schaltplan_Maerklin_BR103_113_V02.html
ibom_Maerklin_BR103_113_Beleuchtung_V02.html

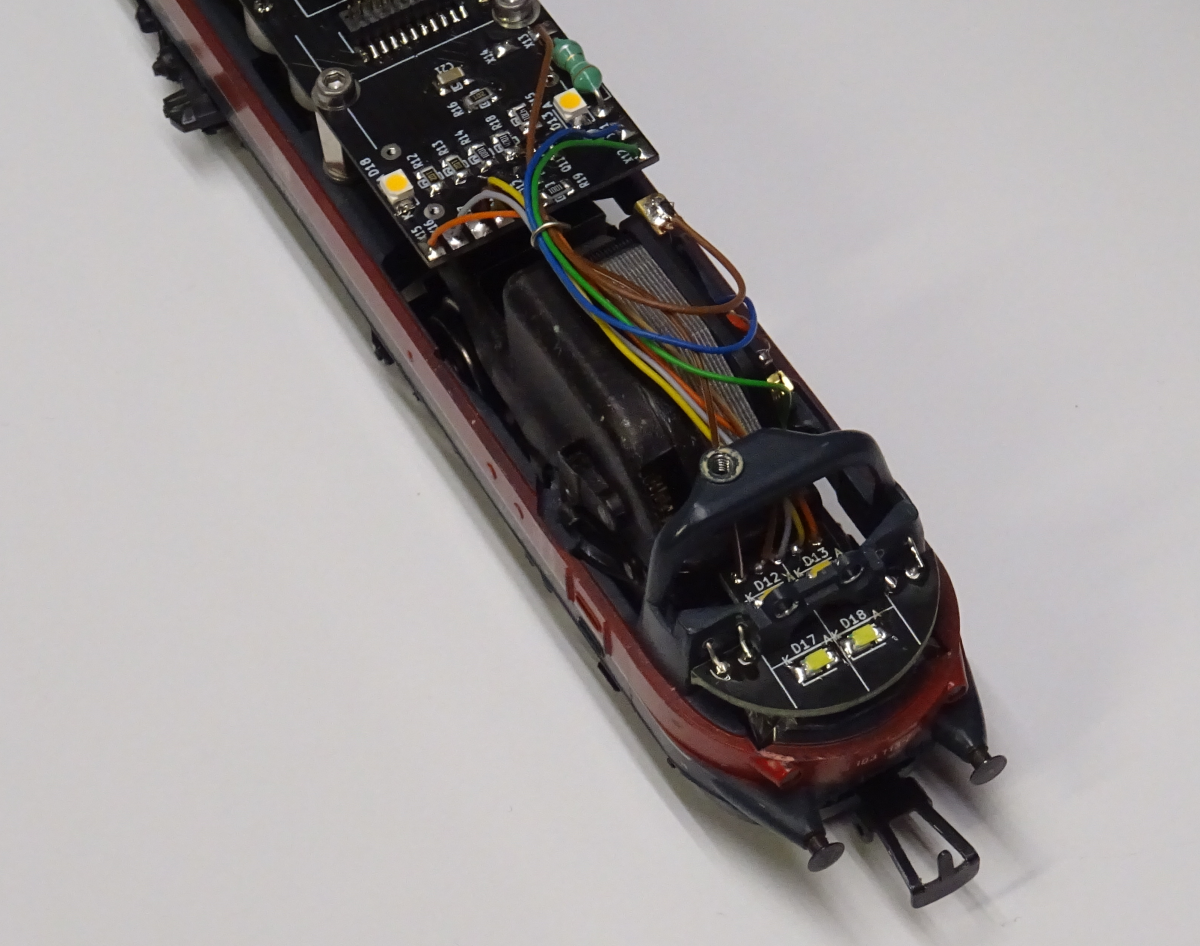

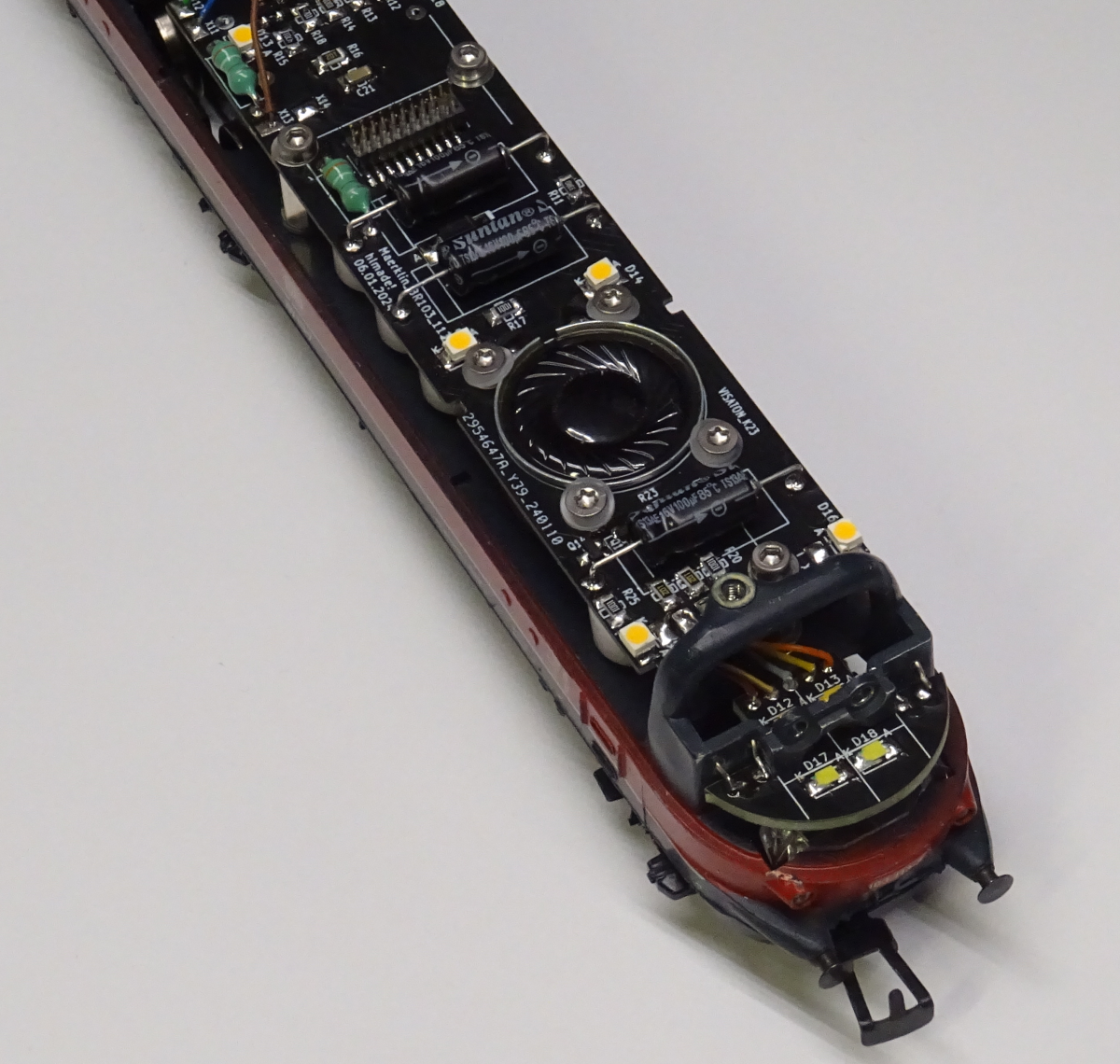

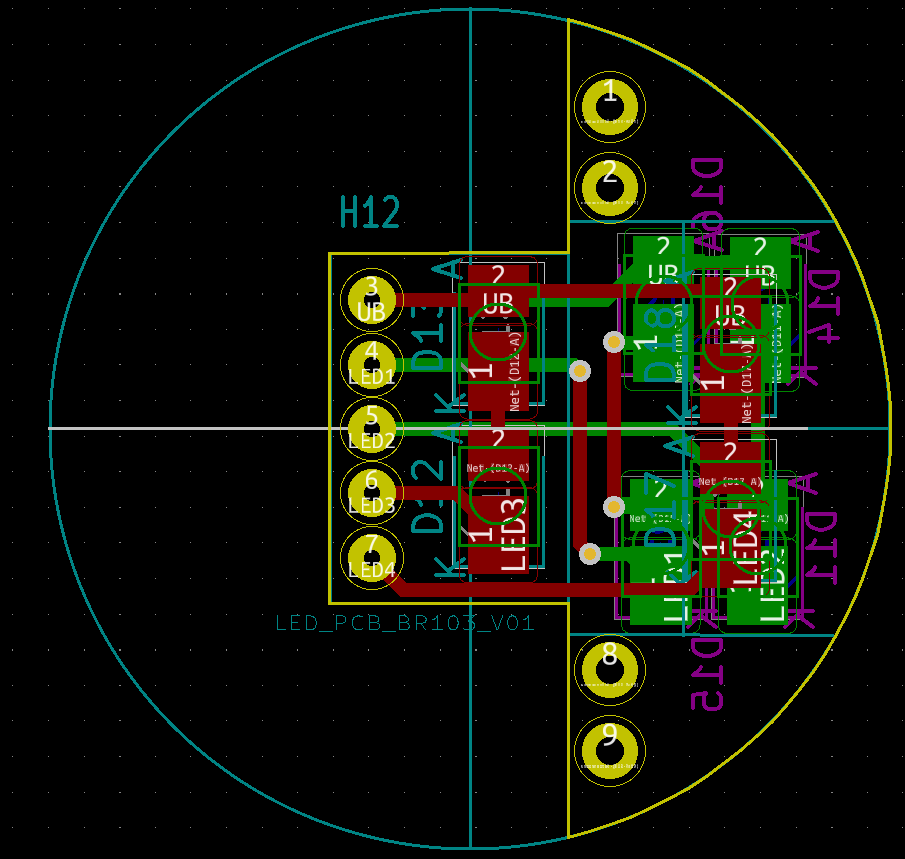

Layout:
