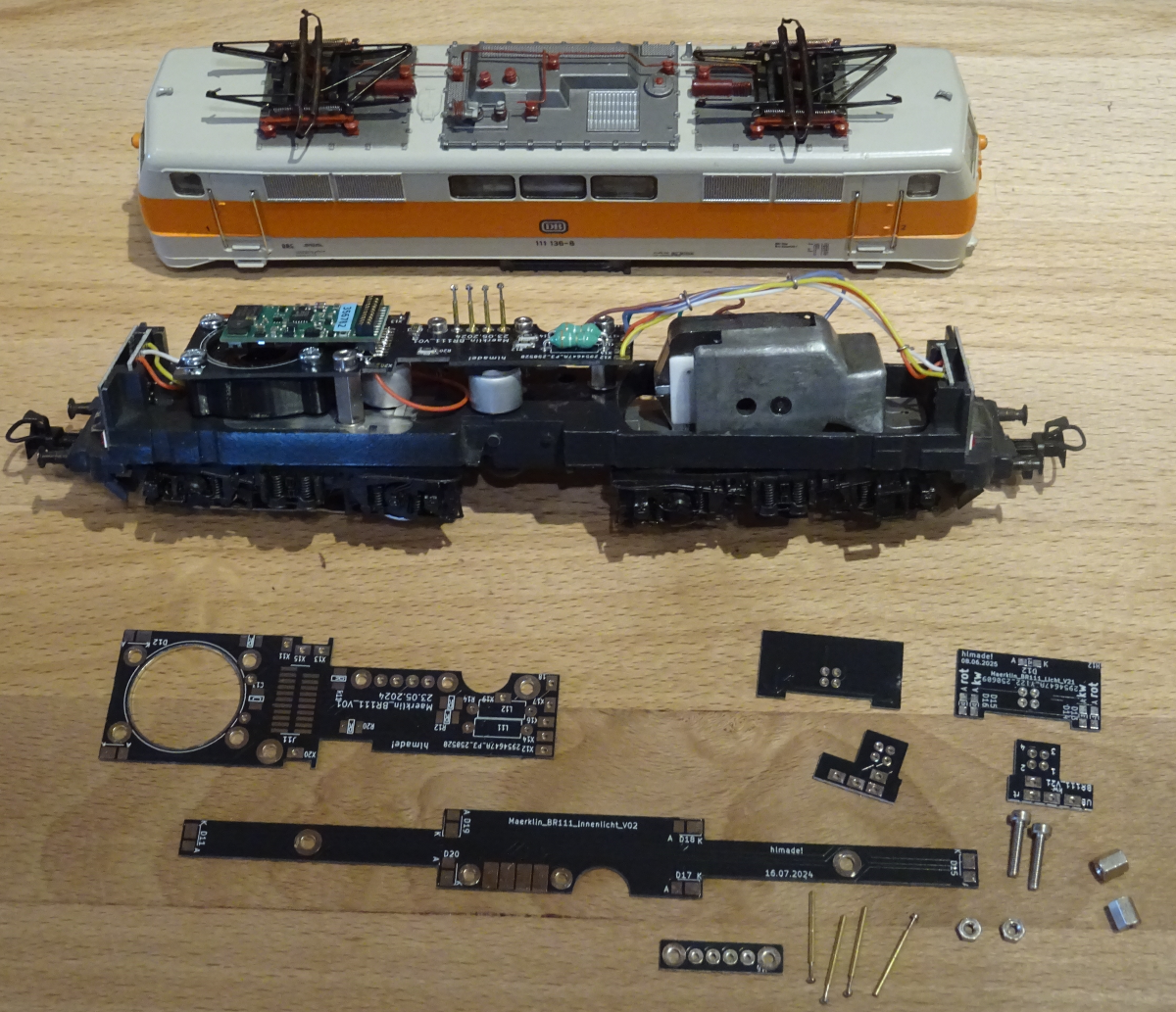

Digitalumbau Märklin Lok BR111 136-8 mit Lockplatine "Maerklin_BR111_V01"

Funktionen:	Märklin Hochleistungsmotor, LED Licht, rotes Schlusslicht, Sound, Pufferfunktion, Licht Mitte , Licht Führerstand

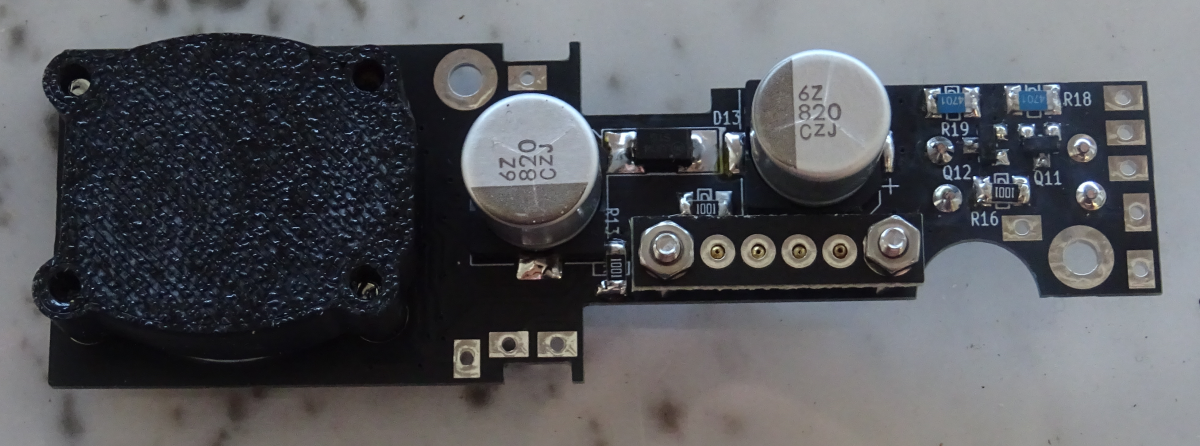

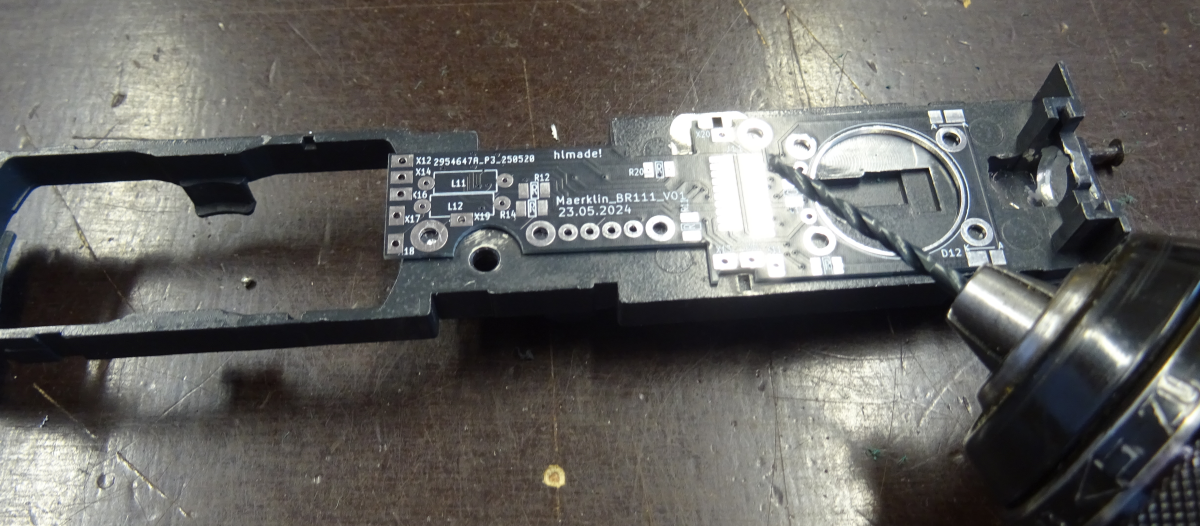

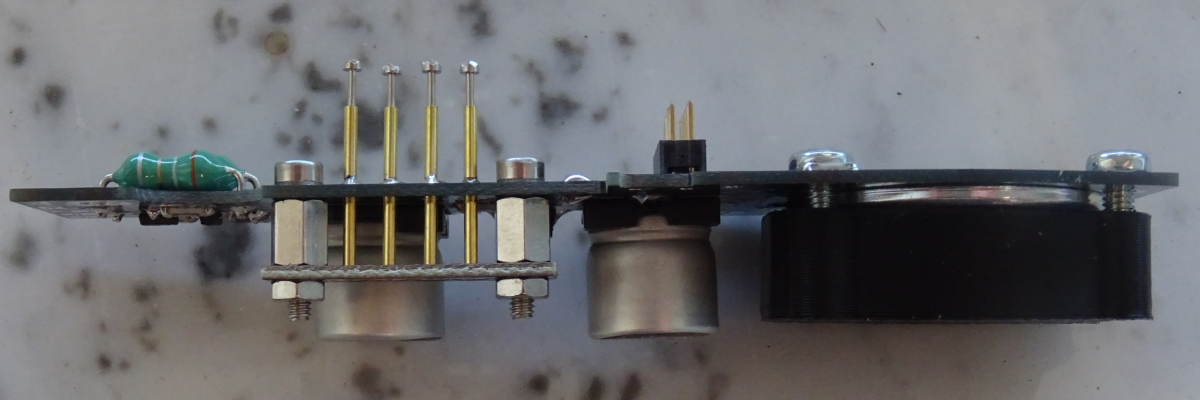

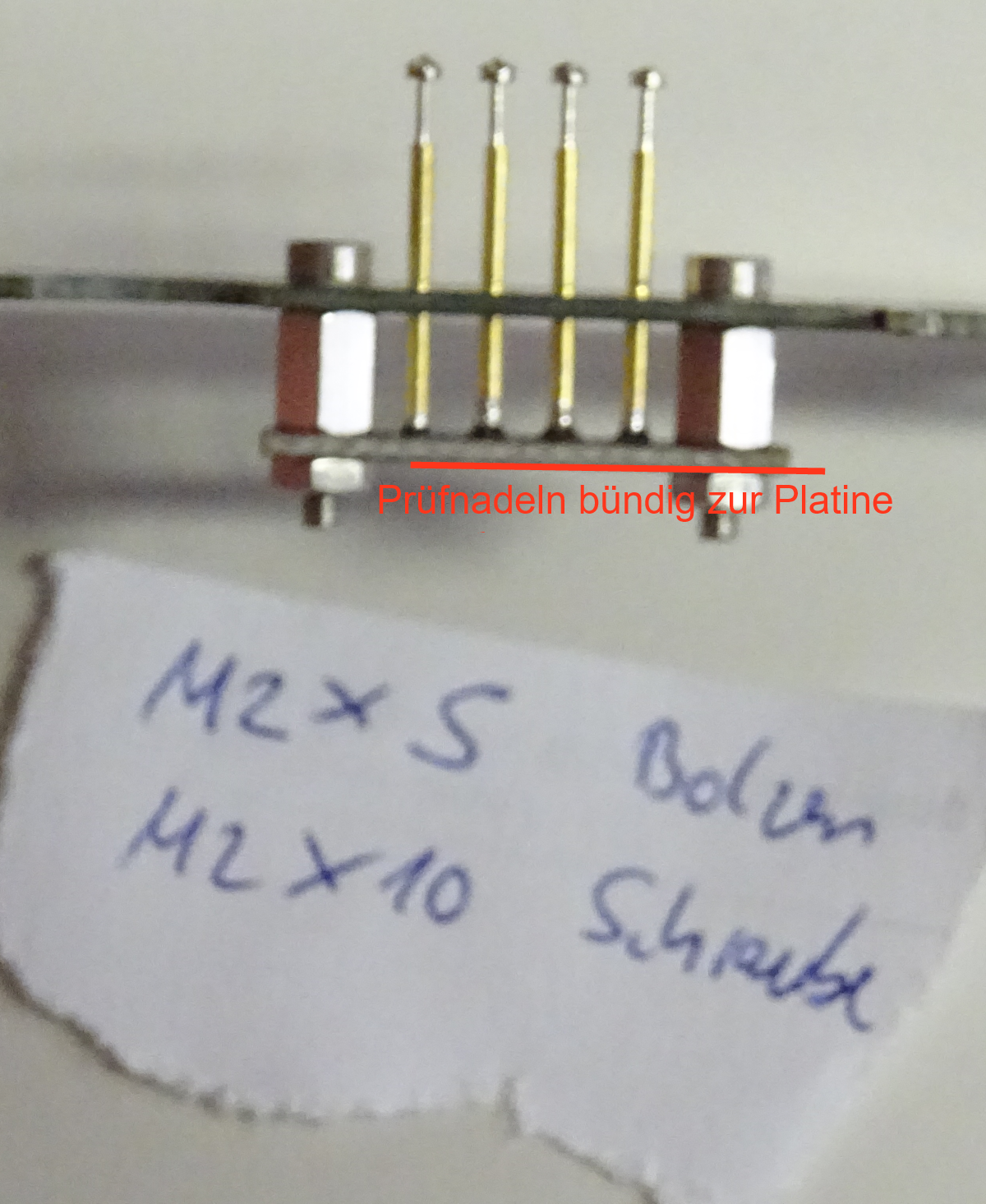

Bemerkung:	Umbau mit Platine im Gehäuse für Führerstandsbeleuchtung. Die Platine ist über Prüfkontakte mit der Hauptplatine verbunden. 2. Version der BR111 mit einer weiteren Variante der LED Beleuchtungsplatinen (Maerklin_BR111_Licht_V21)

Schaltplan:	Schaltplan_Maerklin_BR111_V01.pdf Maerklin_BR111_Licht_V21.pdf Maerklin_BR111_Licht_connector_V21.pdf Schaltplan_Maerklin_BR111_Innenlicht_V02.pdf Schaltpaln_Maerklin_BR111_Nadelstuetze_V01.pdf

Bestückliste:	ibom_Schaltplan_Maerklin_BR111_V01.html ibom_Maerklin_BR111_Licht_V21.html ibom_ibom_Maerklin_BR111_Licht_connector_V21.html ibom_Maerklin_BR111_Innenlicht_V02.html ibom_Maerklin_BR111_Nadelstuetze_V01.html

Layout:

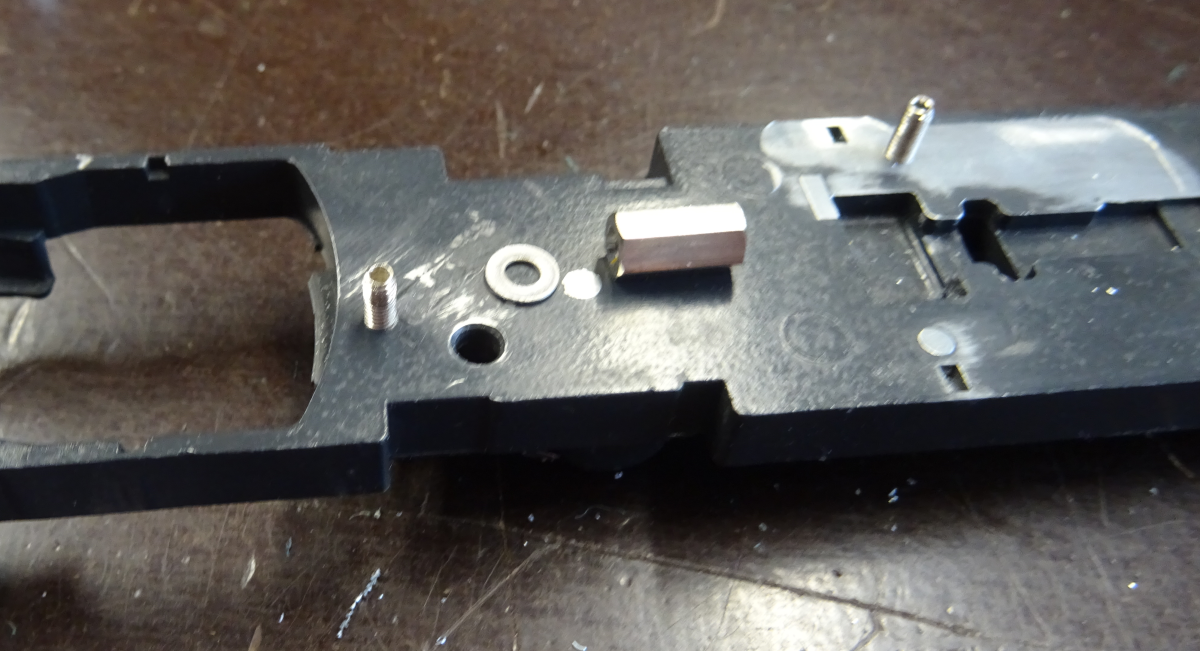

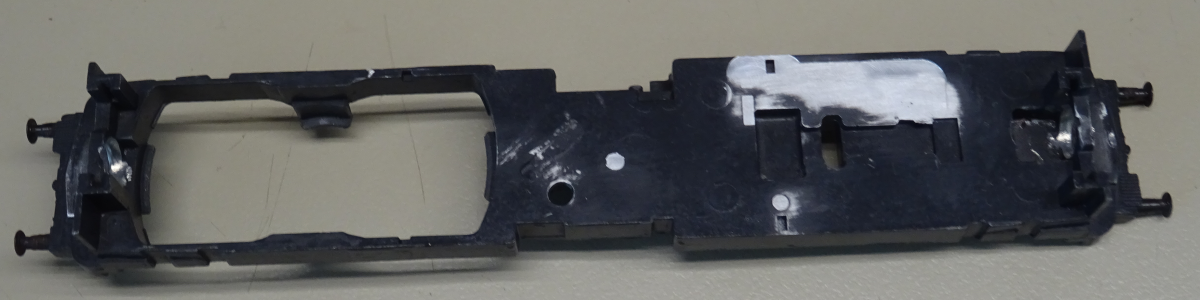

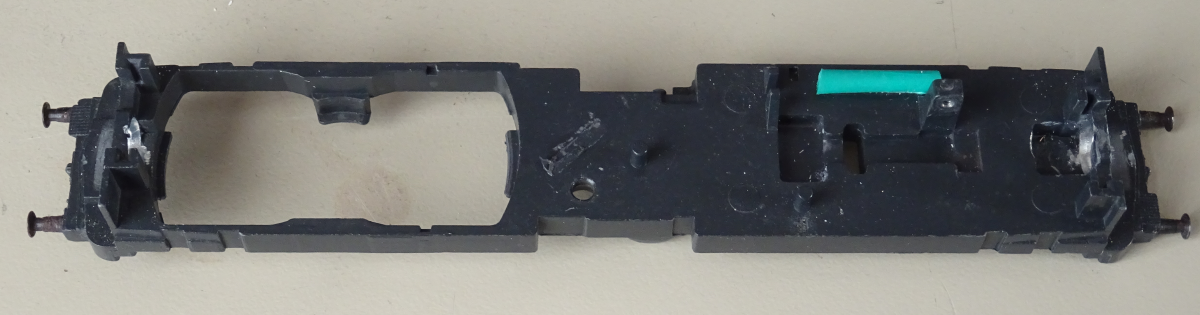

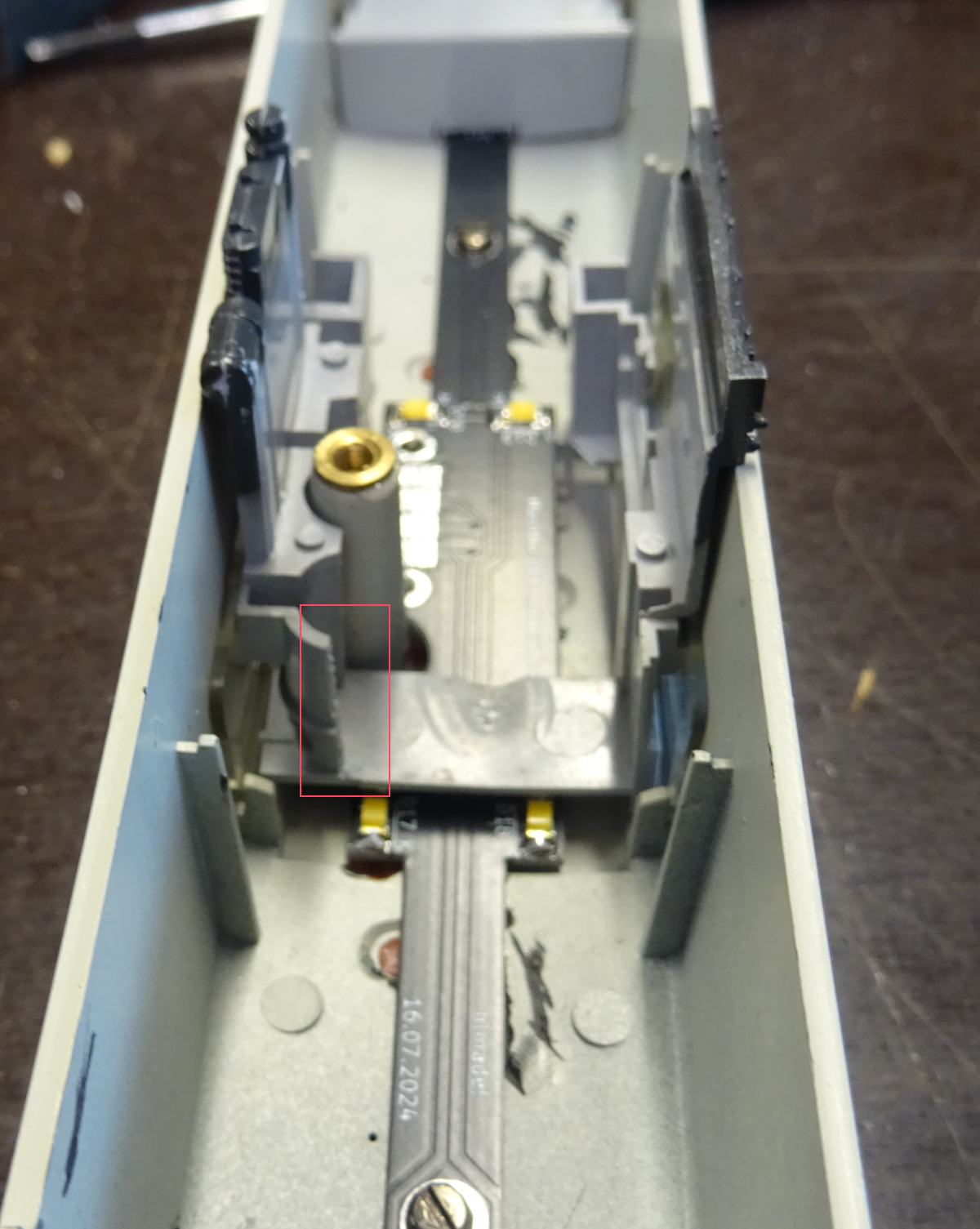

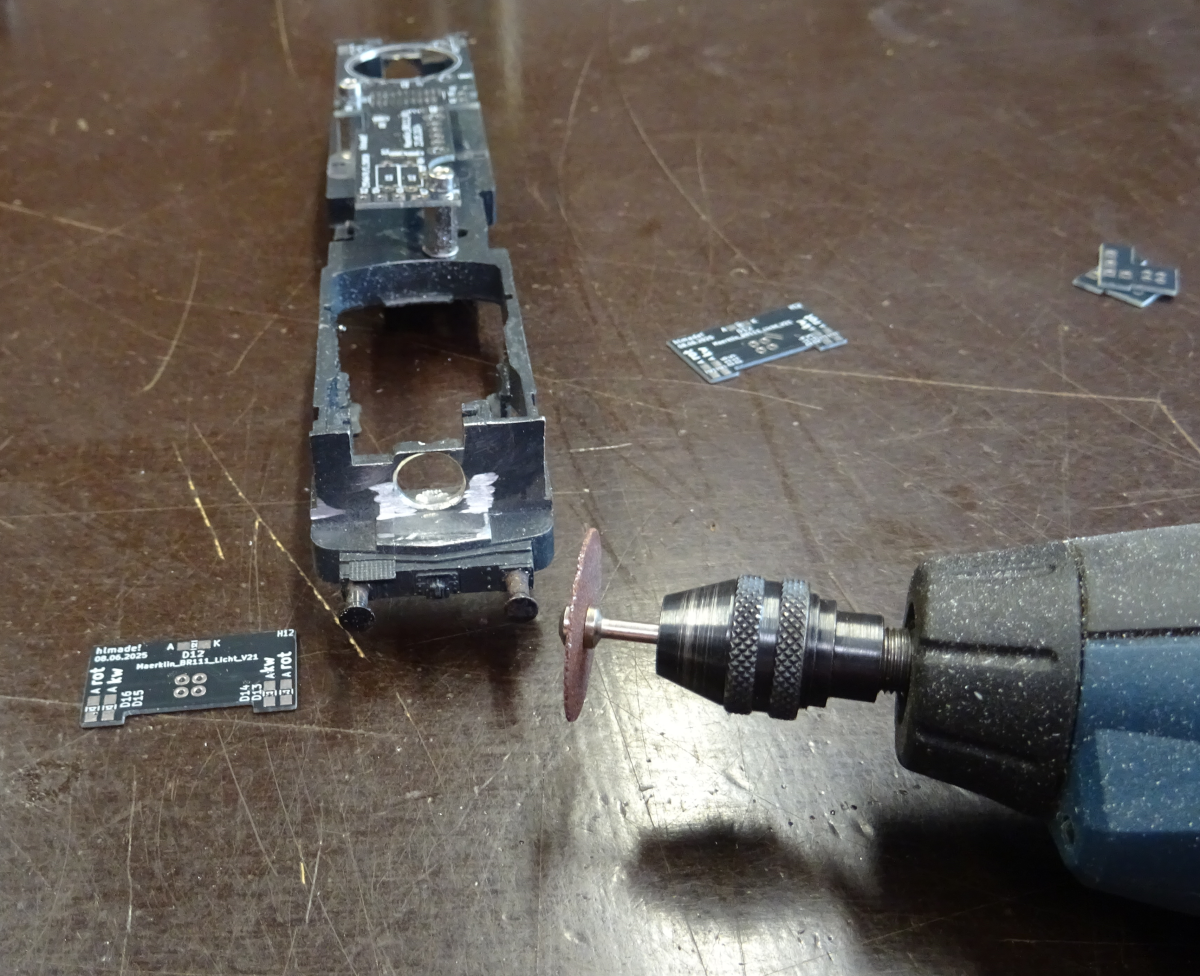

ca. 2mm entfernen

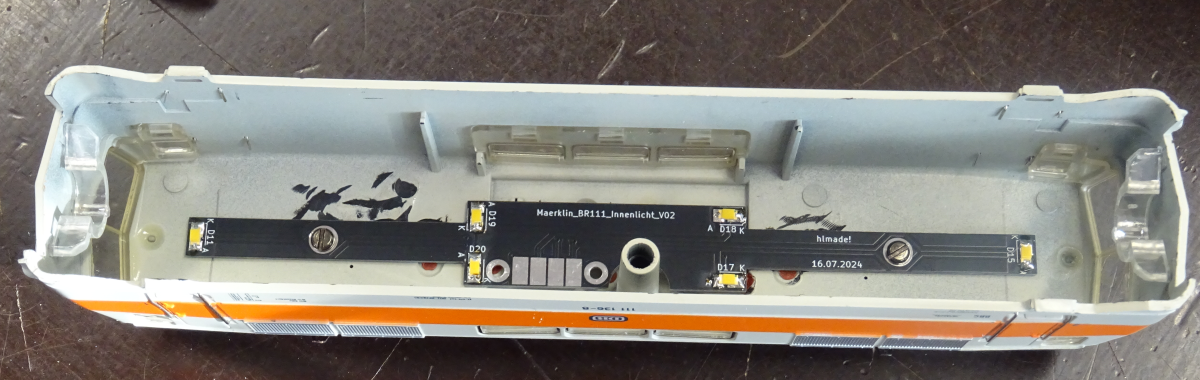

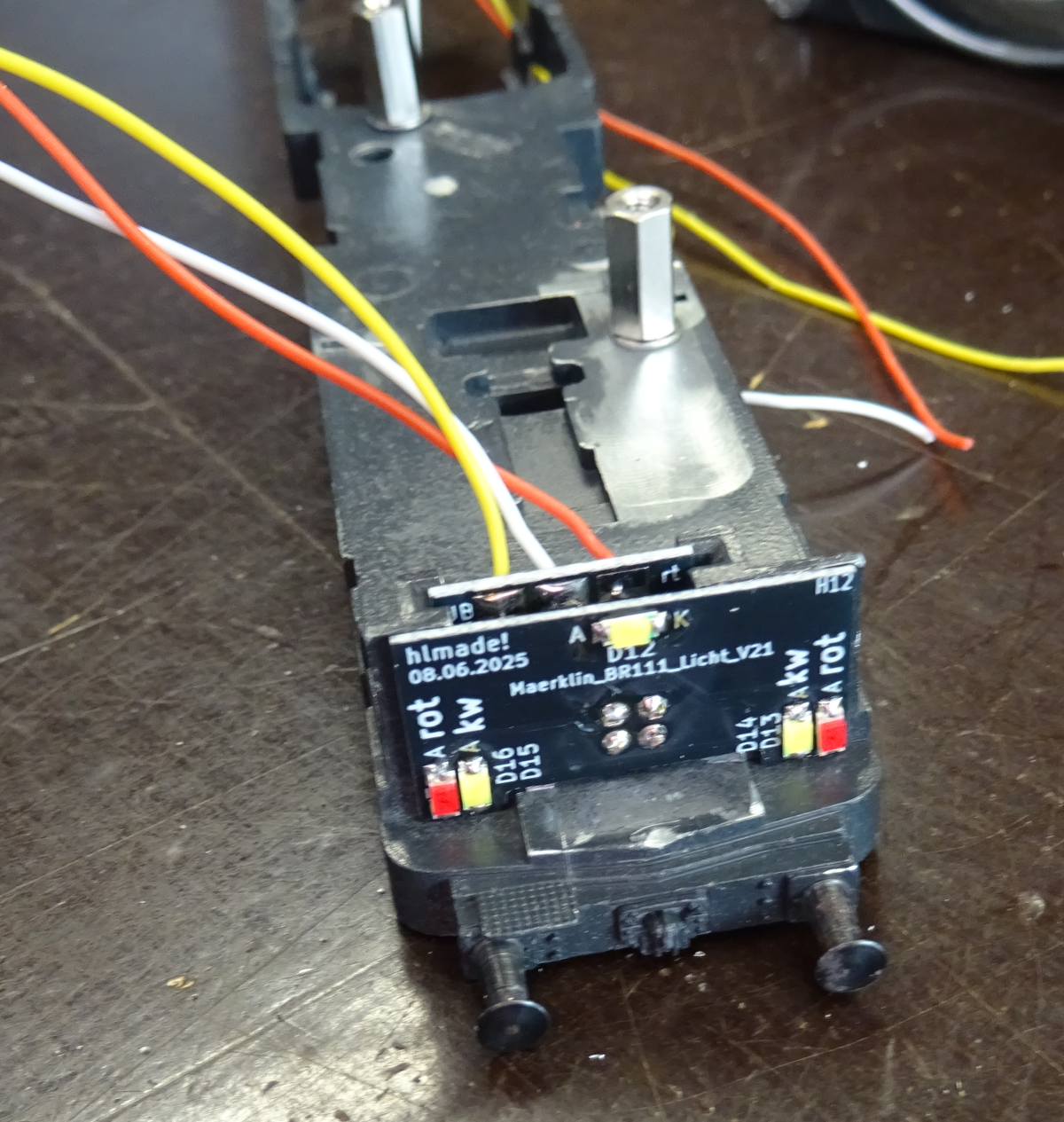

LED Platine mit 2 Seiten Klebeband fixiren und isolieren

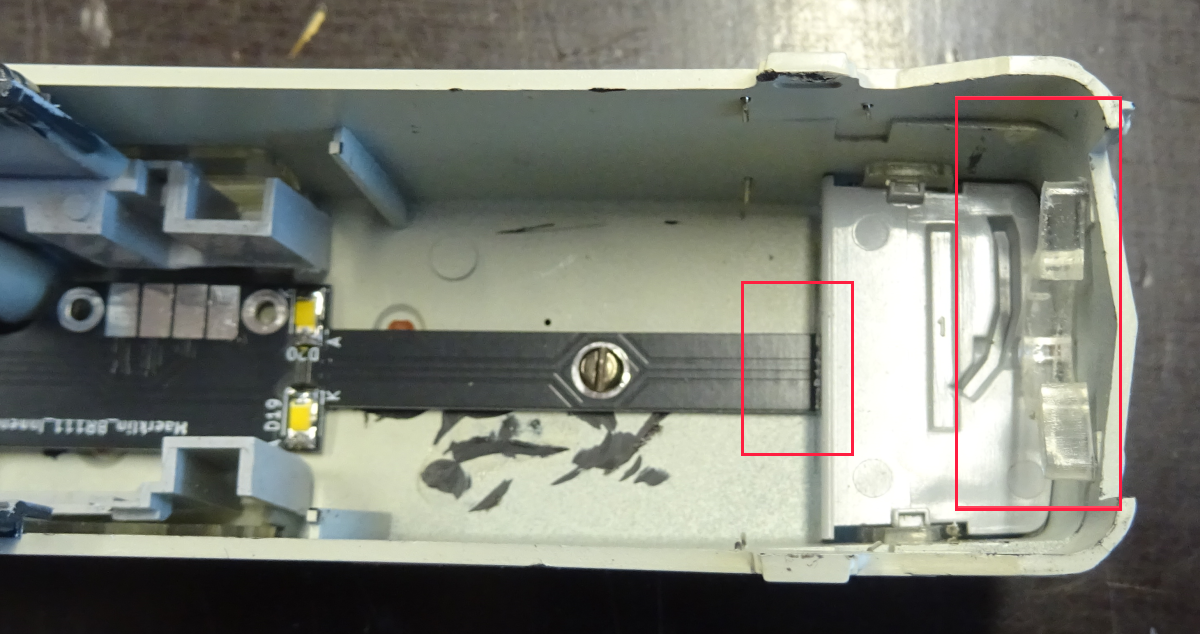

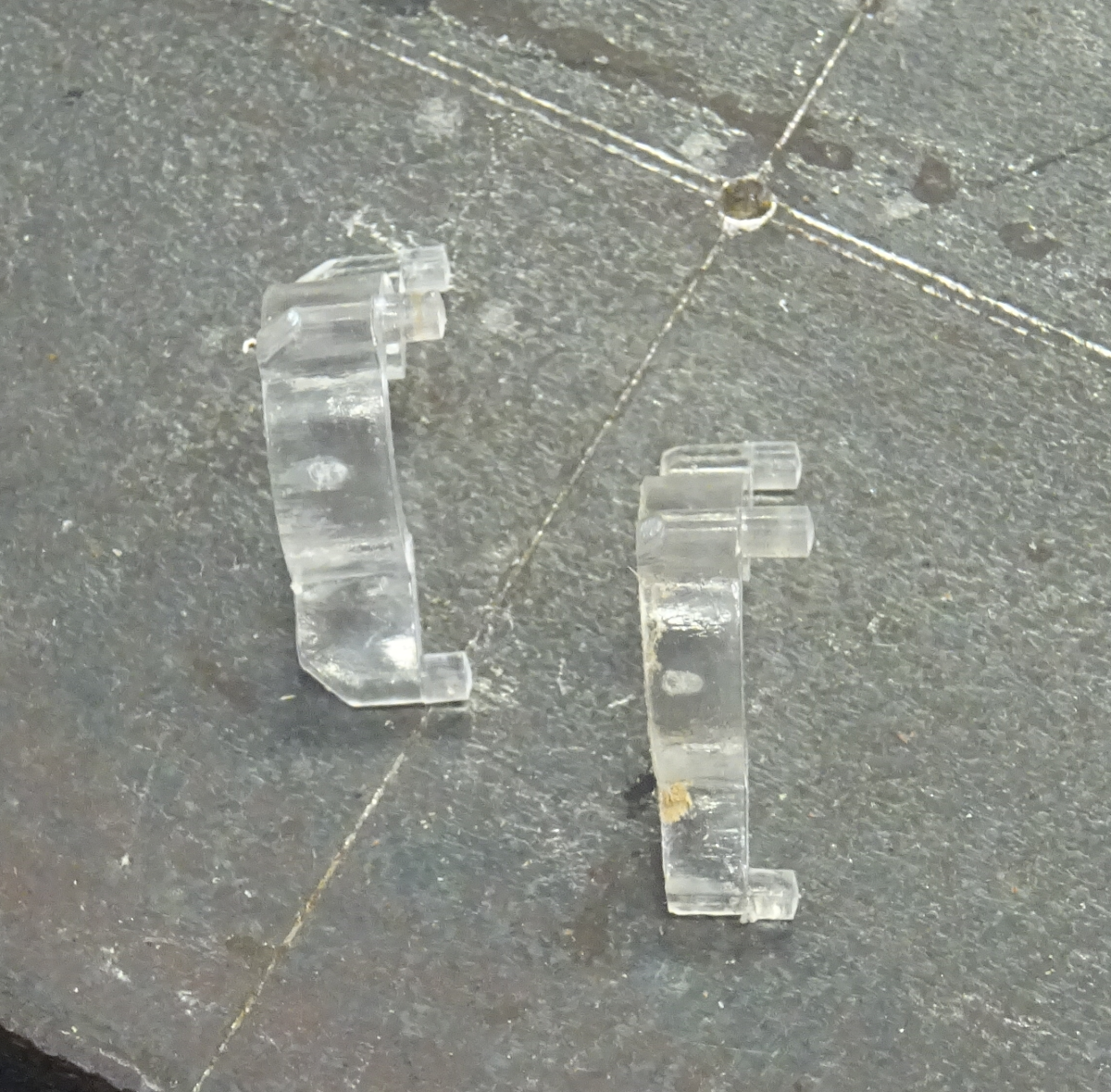

Lichtleiter mit Schleifpapier dünner machen. Wenn die Stirnbeleuchtung weniger rot leuchten soll, Lichtleiter trennen und ankleben.

Video
