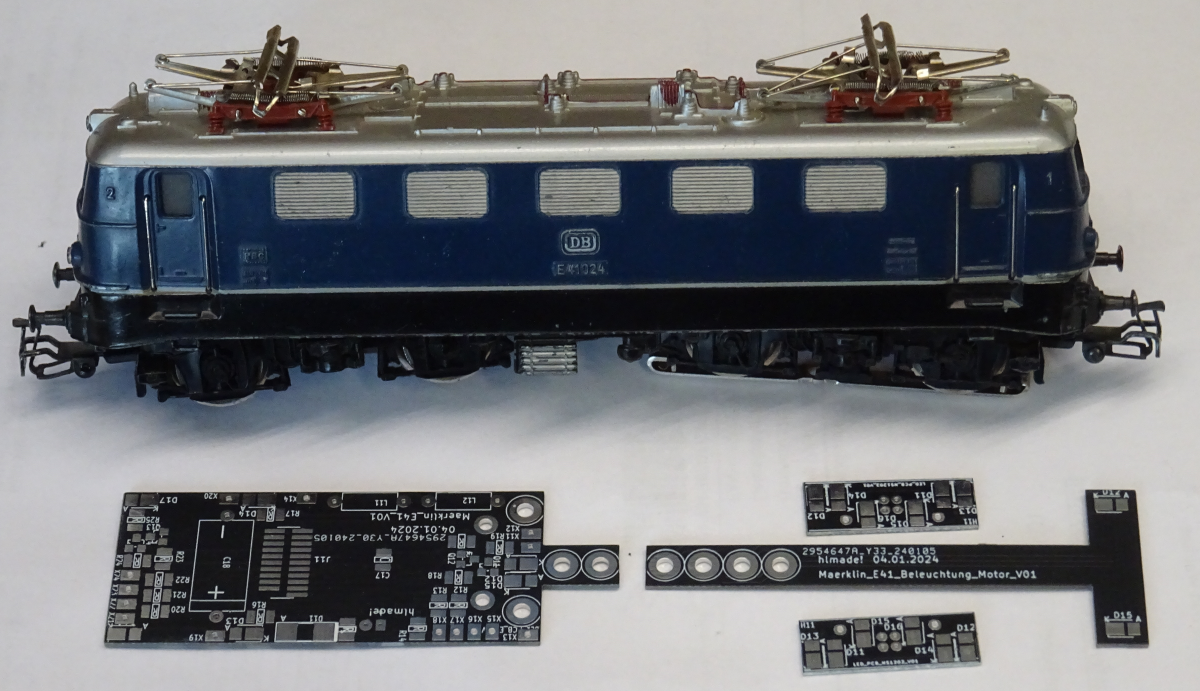

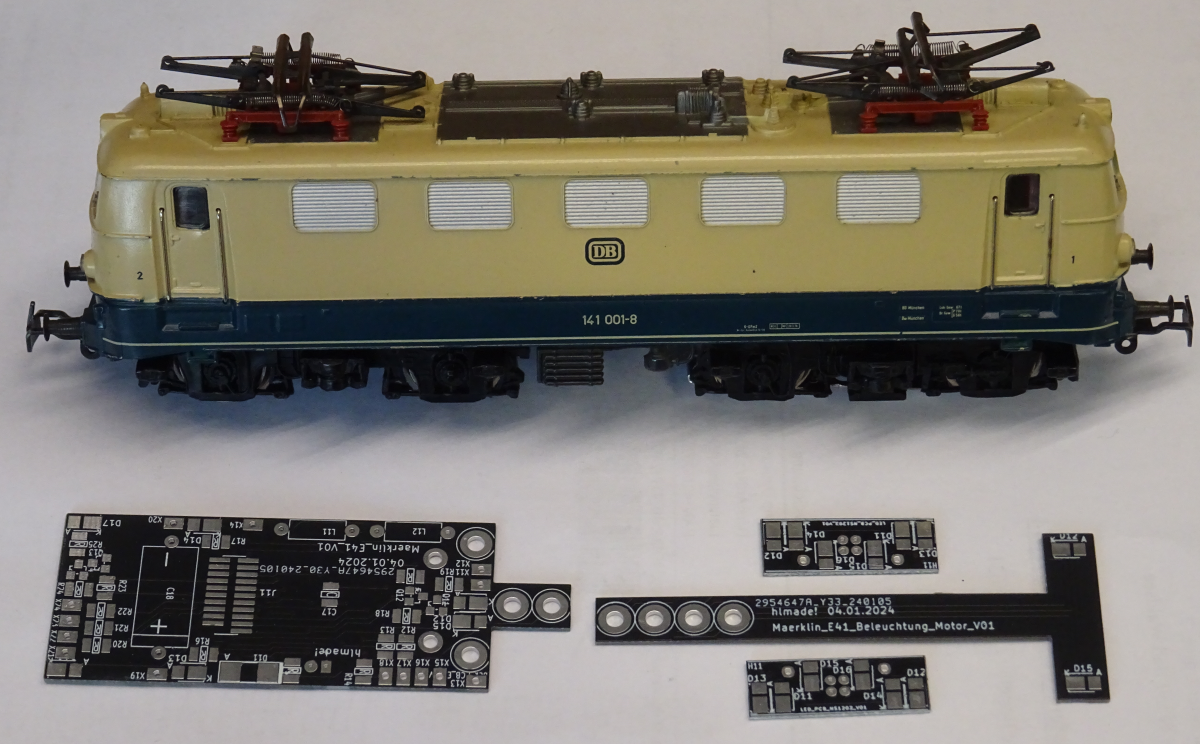

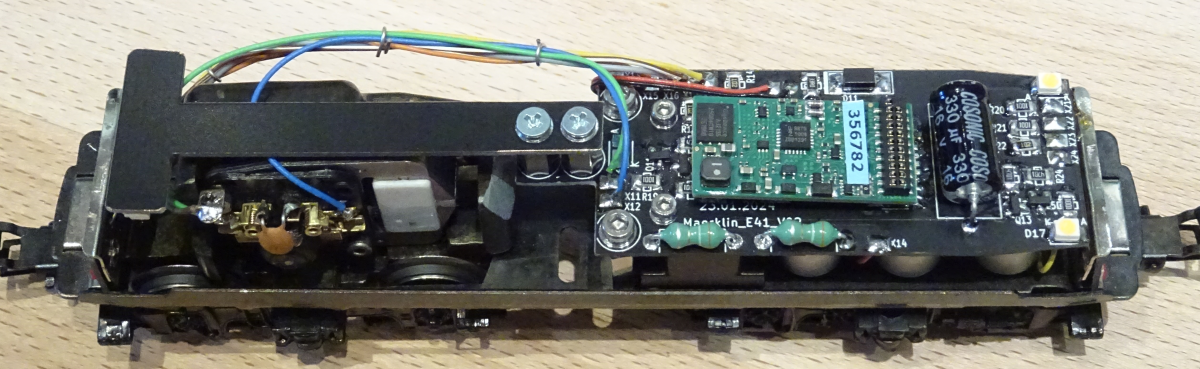

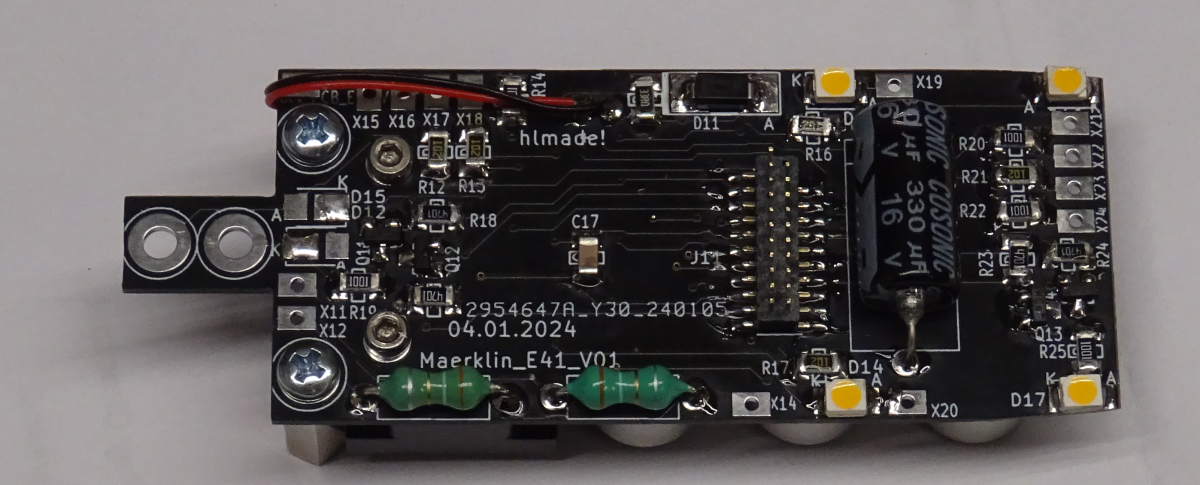

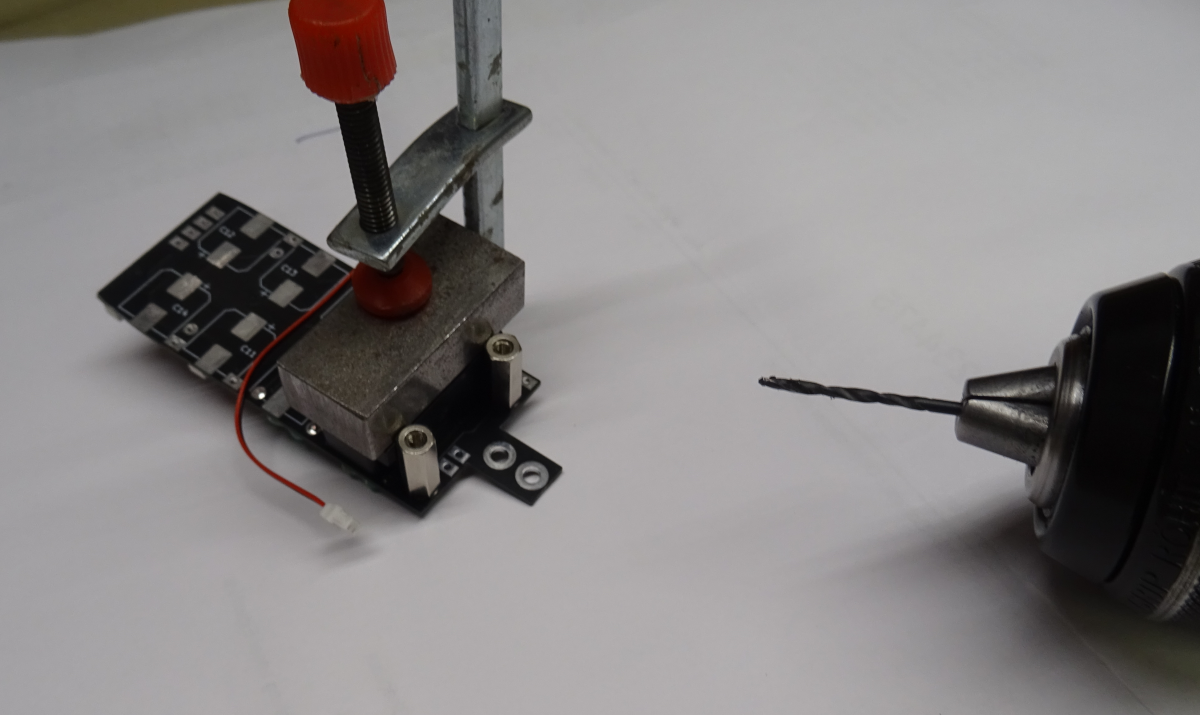

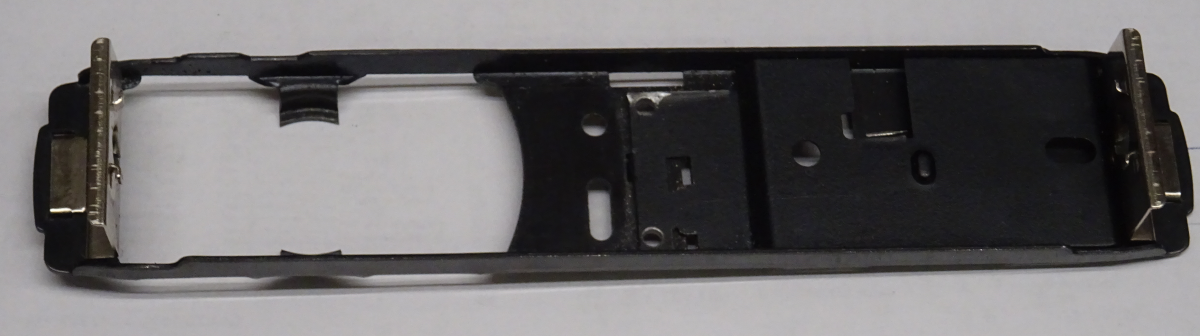

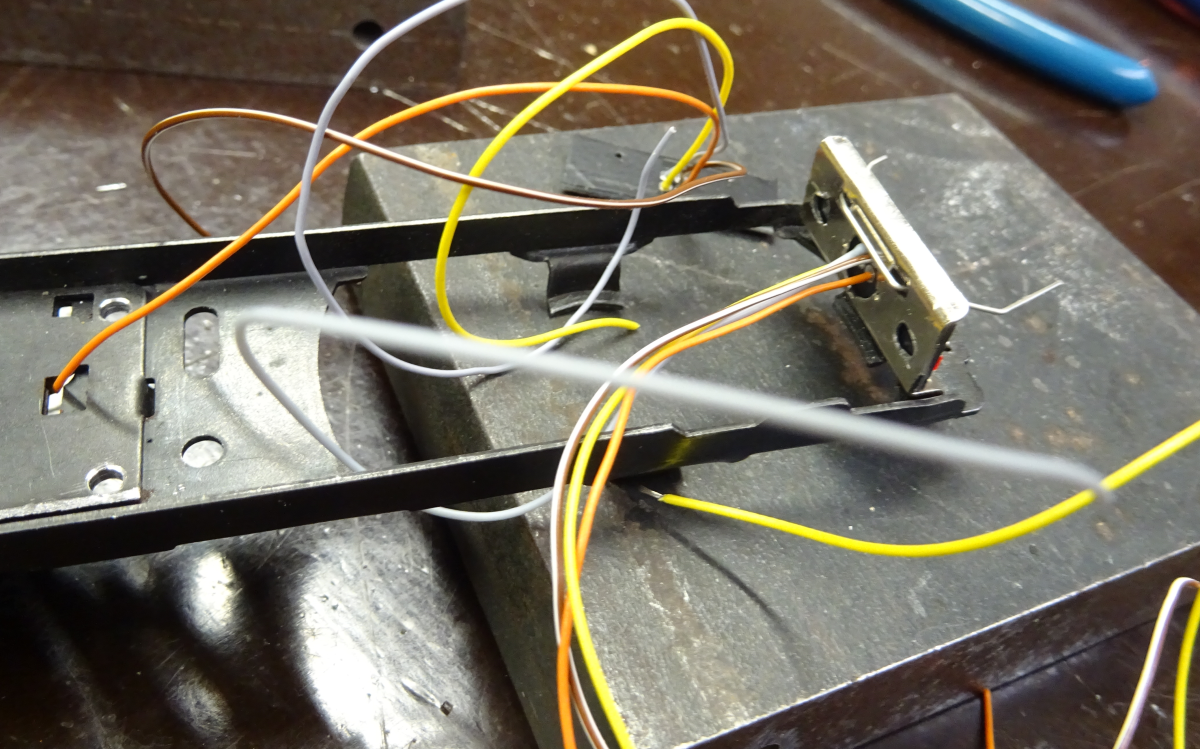

Digitalumbau Märklin Lok E41024 / E141_001_8 mit Lockplatine "Maerklin_E41_V02"

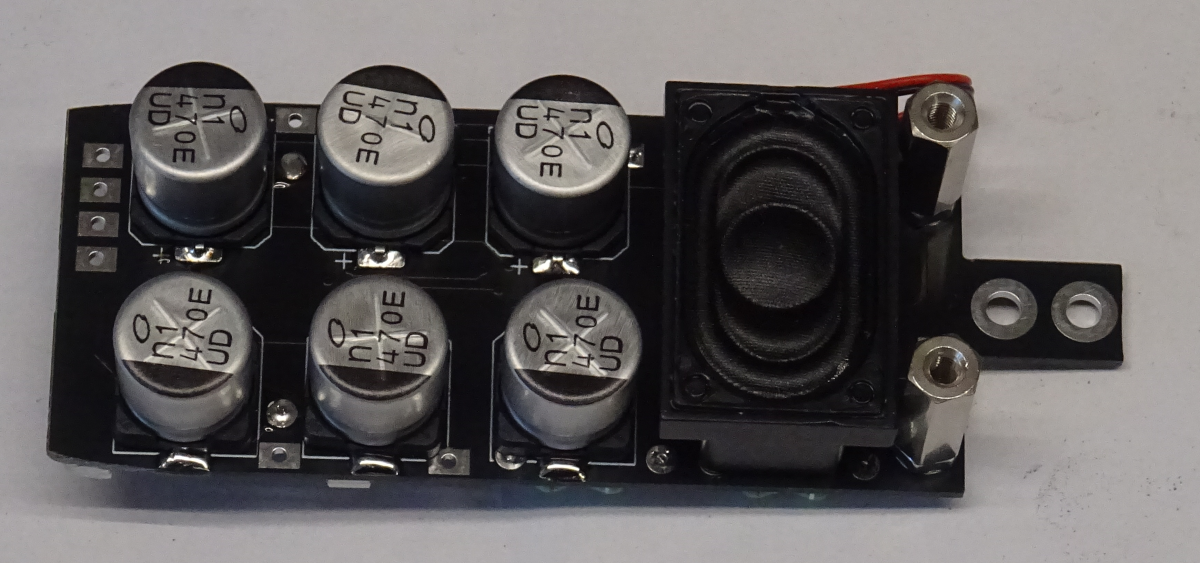

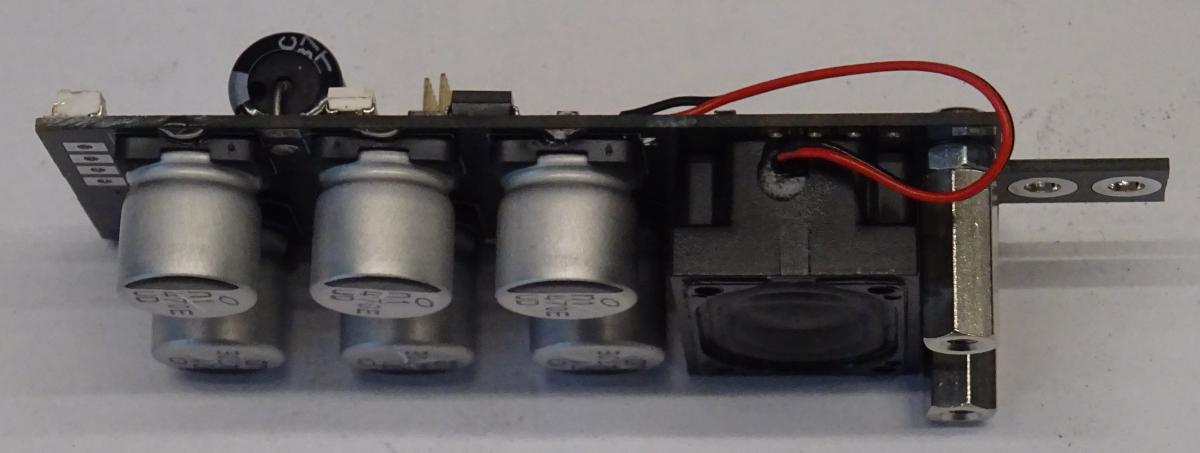

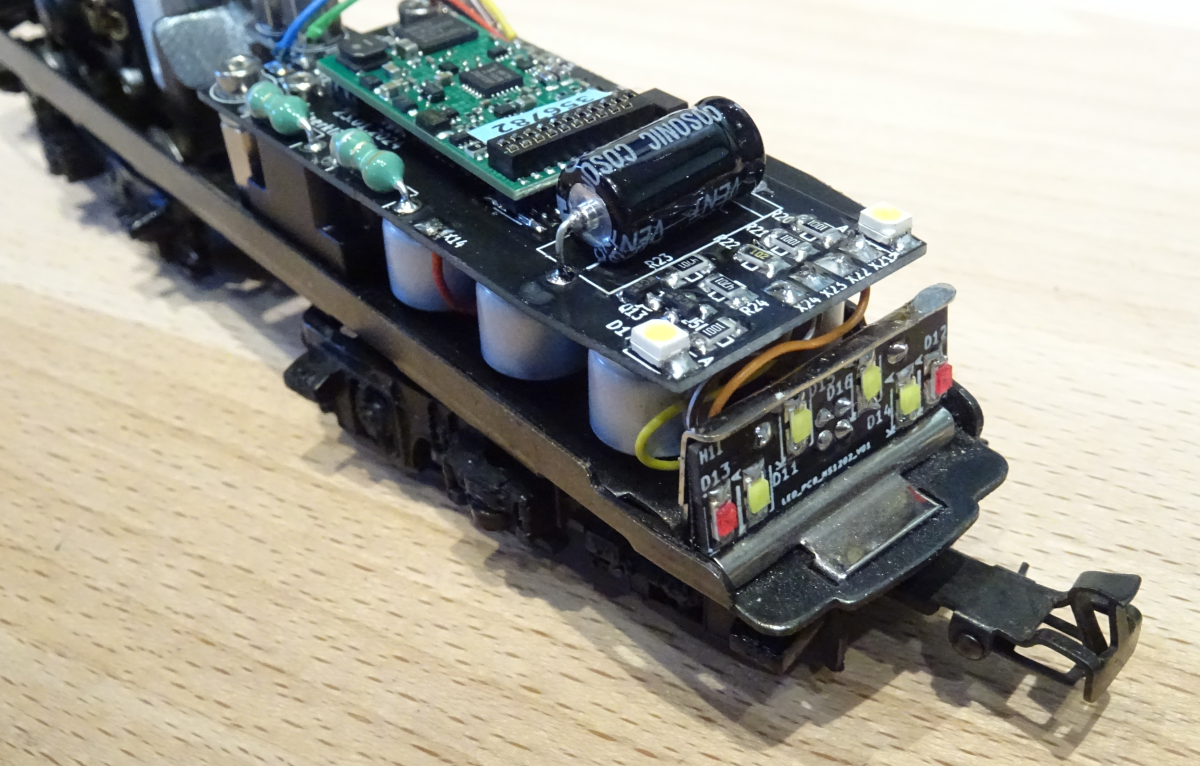

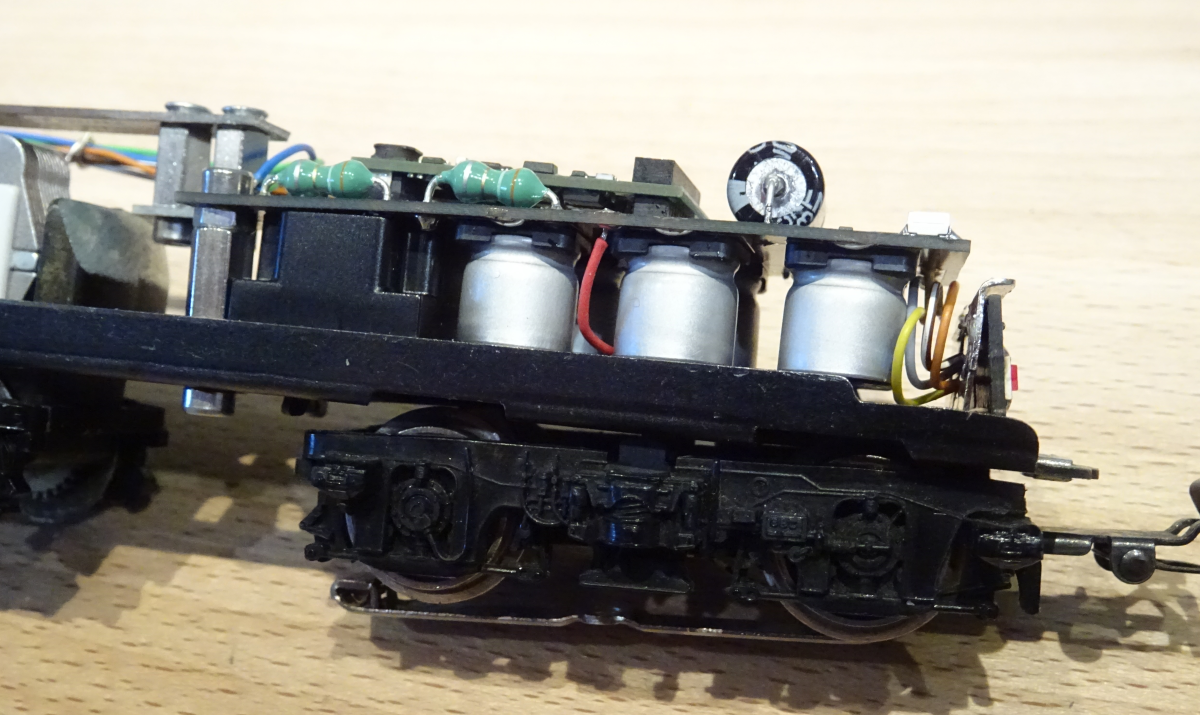

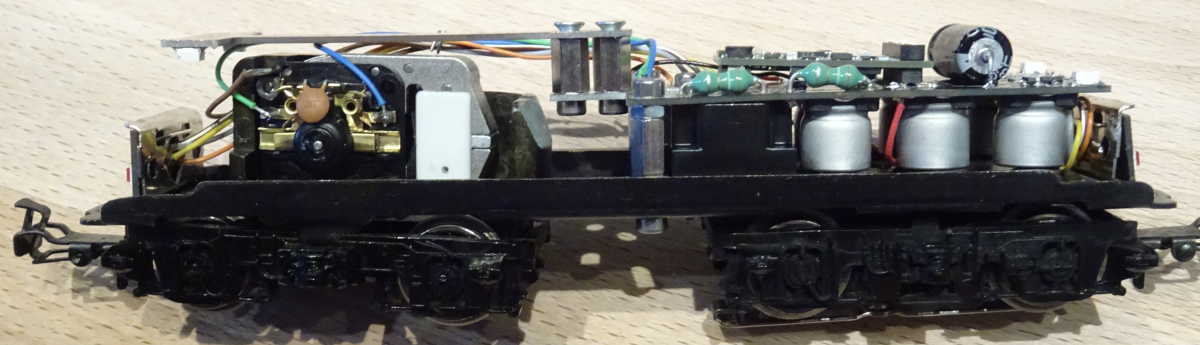

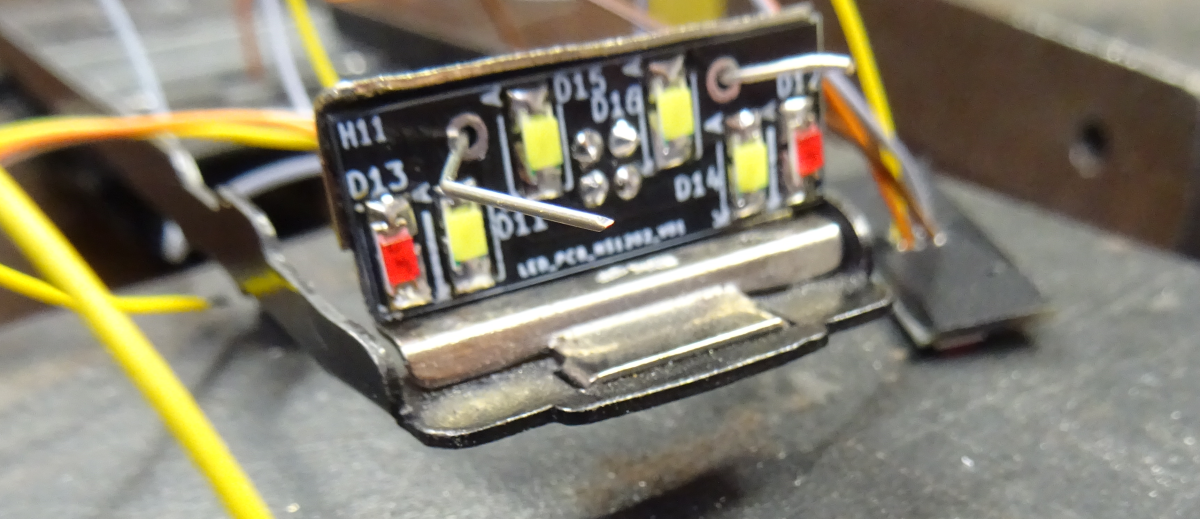

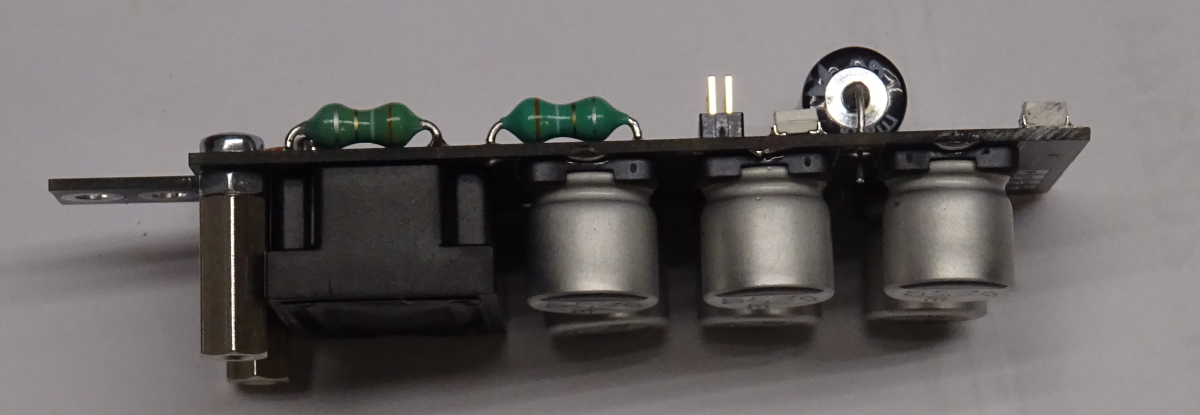

Funktionen: Märklin Hochleistungsmotor, LED Licht/Fernlicht, rotes Schlusslicht, Sound, Pufferfunktion, Licht Führerstand vorn und hinten

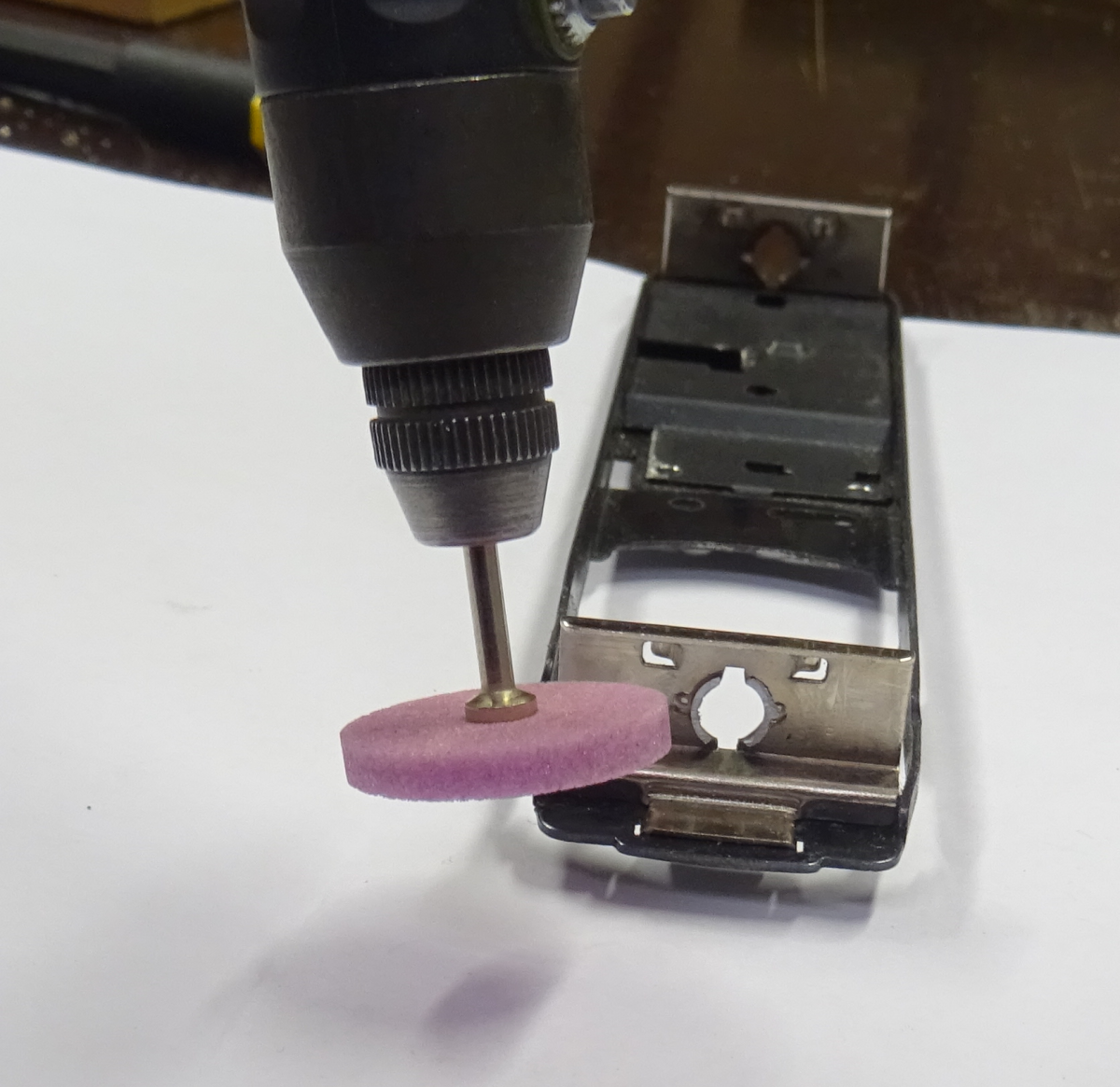

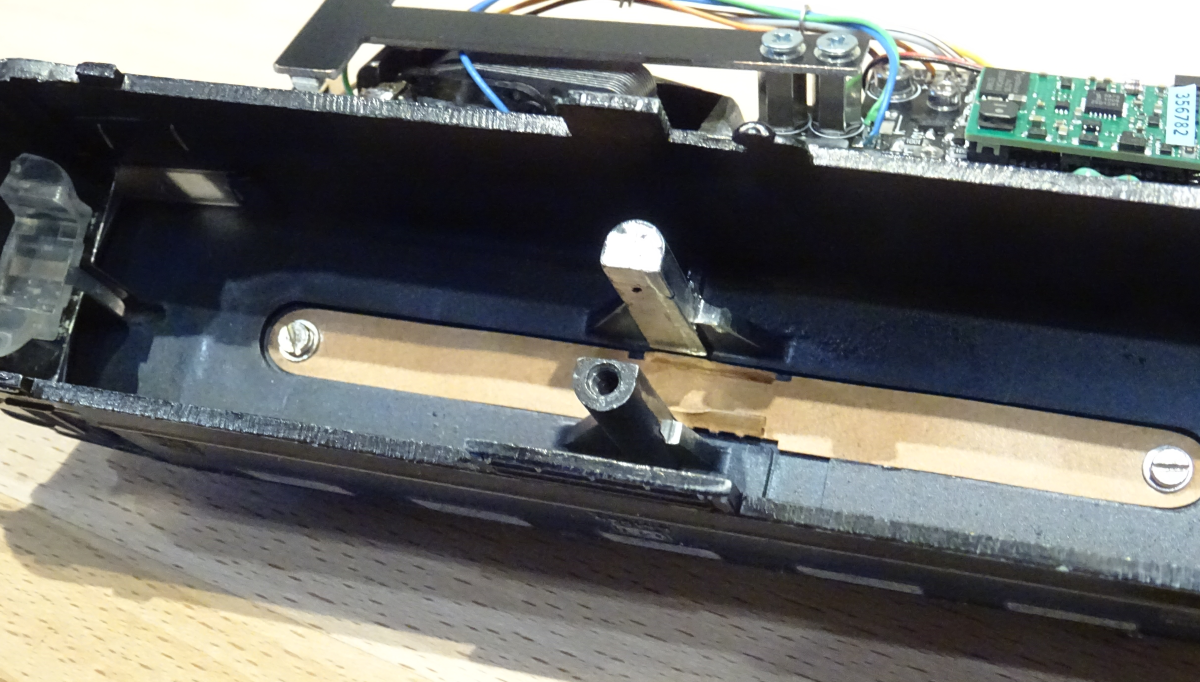

Bemerkung: Bei der Version V02 gibt es noch Platzprobleme zwischen den Befestigungsdomen in der Mitte des Gehäuses. An den Befestigungsdomen im Gehäuse muss ca. 1mm abgefräst werden.

Bei der "Maerklin_E41_V03" ist keine mechanische Nacharbeit im Gehäuse nötig.
Die Passgenauigkeit der neuen Variante V03 konnte noch nicht getestet werden, da keine Originallokomotive mehr zur Verfügung steht, sollte aber funktionieren.

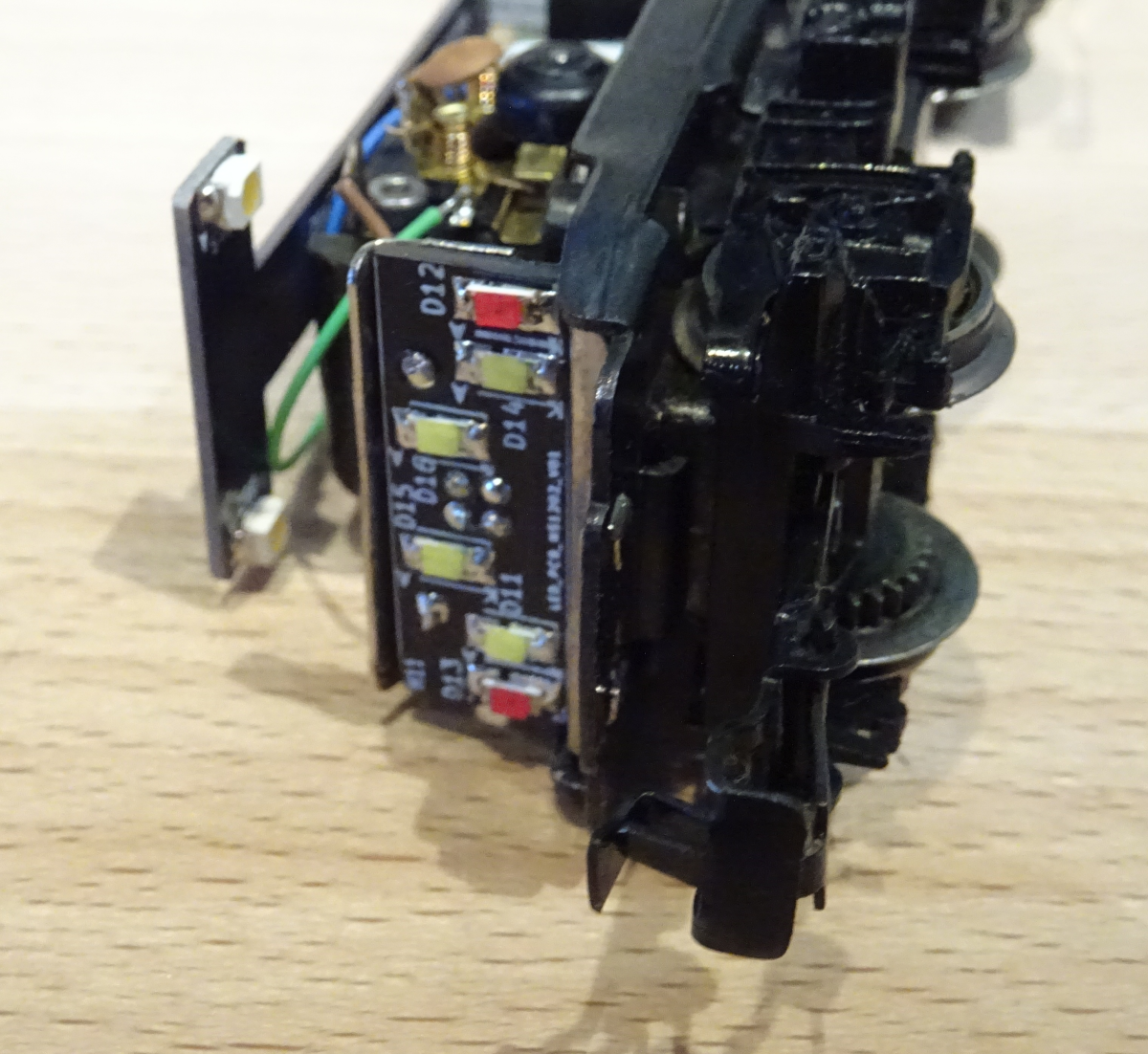

Mit Führerstandsbeleuchtung auf der Motorseite.


Schaltplan: Schaltplan_Maerklin_E41_V02.pdf

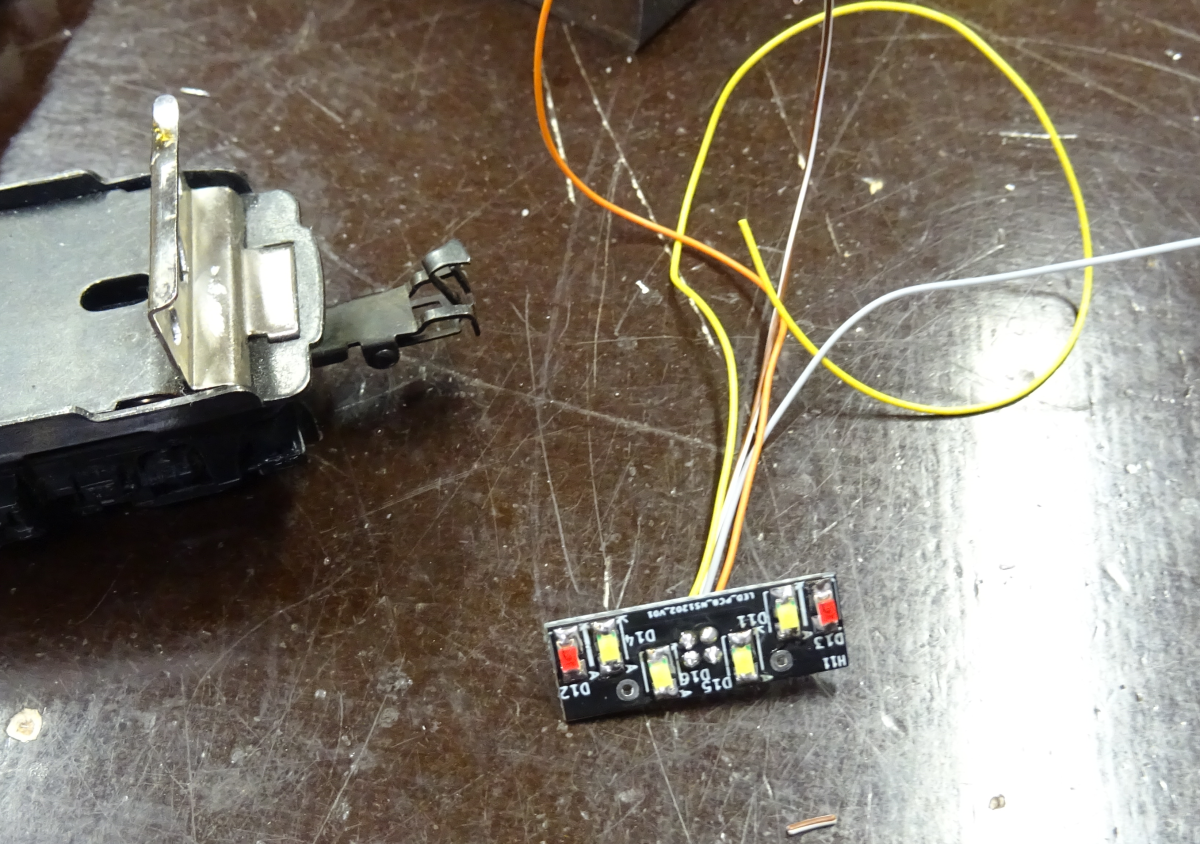

Schaltplan_Maerklin_NS1202_Beleuchtung_V02.pdf

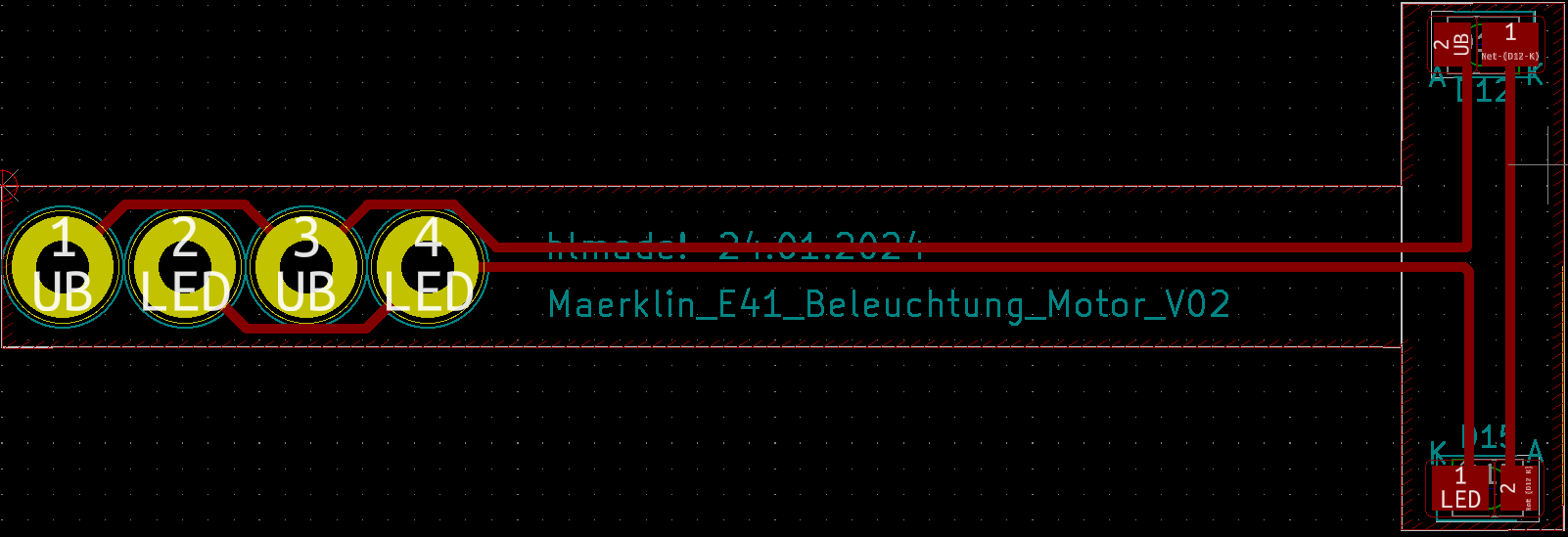

Schaltplan_Maerklin_E41_Beleuchtung_Motor_V02.pdf
kein Bild

Bestückliste: ibom_Maerklin_E41_V02.html
ibom_Maerklin_NS1202_Beleuchtung_V02.html
ibom_Maerklin_E41_Beleuchtung_Motor_V02.html
kein Bild

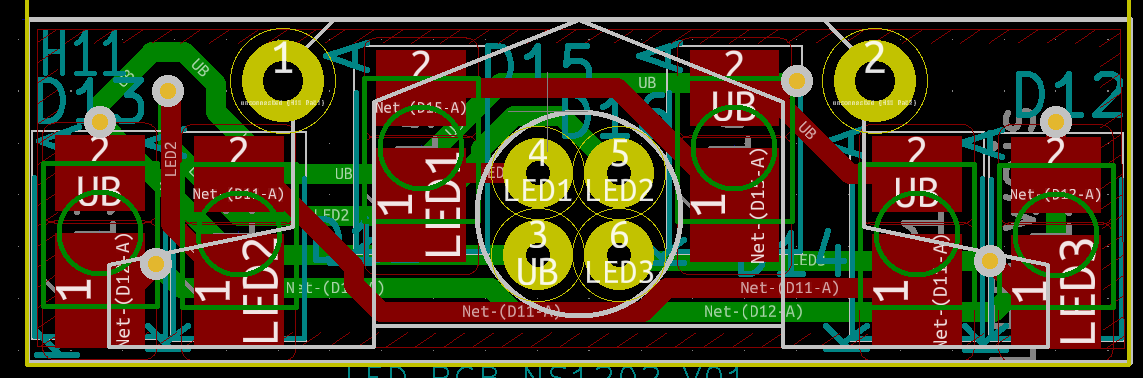

Layout: Layout_NS1202_Beleuchtung_V02.png
kein Bild


-

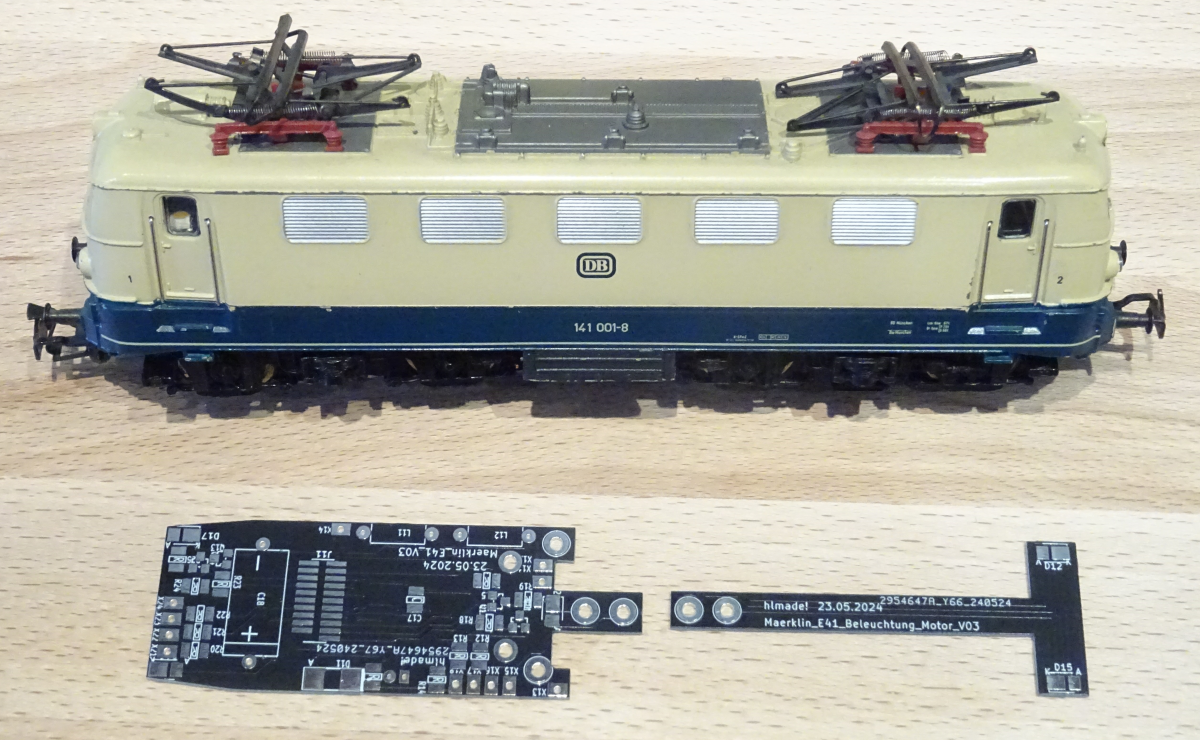

Platine "Maerklin_E41_V03" ohne nötige mechanische Nacharbeit im Gehäuse.

-

-

-




-

-

-




-

-




-

-




-

-

-




-

-




-

-




-

-




-






Video
