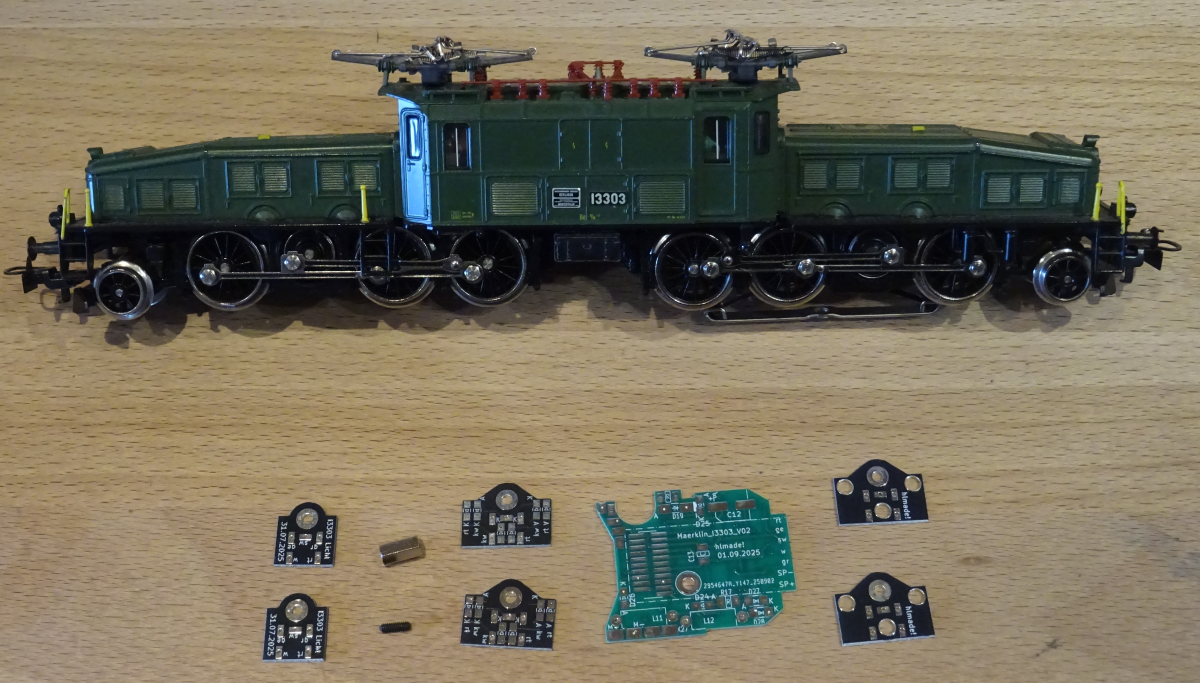

Digitalumbau Märklin Krokodil I3302 mit Lockplatine "Maerklin_I3303_V01"

Funktionen:	Upgrade von originalem Lok Decoder auf Märklin 60977 Decoder. Funktionen:LED Licht (Schweizer Lichtwechsel), Sound, Pufferfunktion, Licht Führerstand.

Bemerkung:	Es wird der originale Lautsprecher aus Märklin 60977 Set verwendet.

Was ist für diesen Umbau alles zu tun:

Schaltplan:	Maerklin_I3303_V02.pdf Maerklin_I3303_Licht_V01.pdf Maerklin_I3303_Licht_connector_V01.pdf Maerklin_I3303_Licht_maske_V01.pdf

Bestückliste:	ibom_Maerklin_I3303_V02.html ibom_Maerklin_I3303_Licht_V01.html ibom_Maerklin_I3303_Licht_connector_V01.html ibom_Maerklin_I3303_Licht_maske_V01.html

Layout:	--

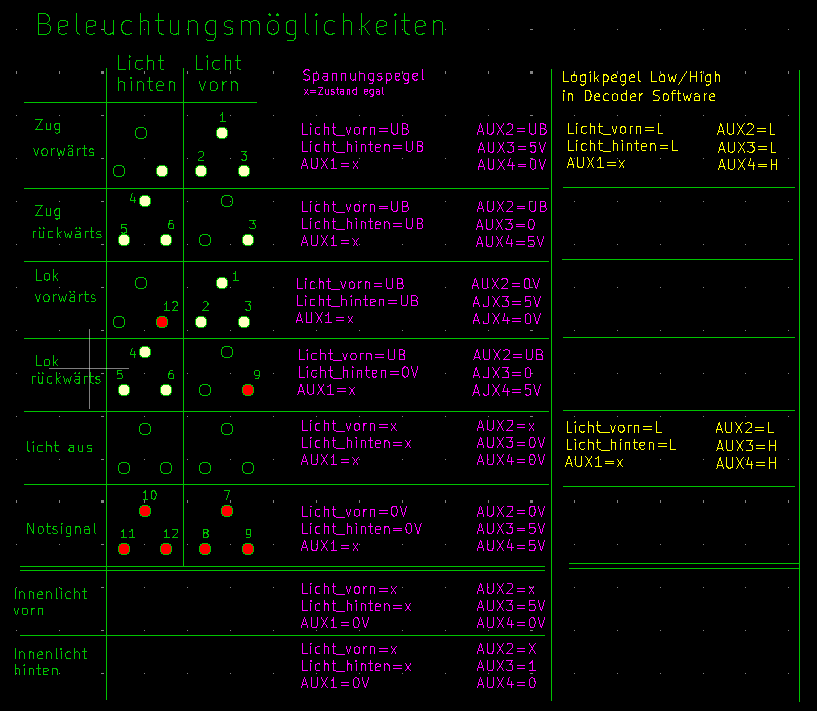

Schweizer Lichtwechsel Beleuchtungsmöglichkeiten

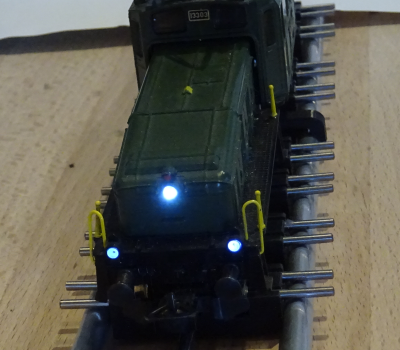

Zug_Vorwaerts

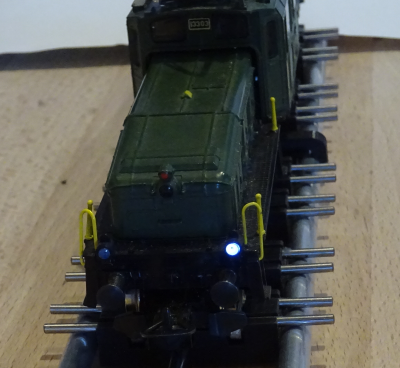

Zug_Rueckwaerts

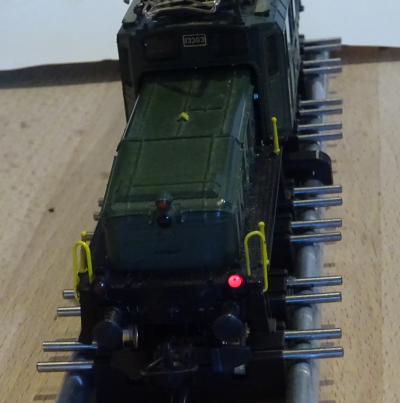

Lok_Rueckwaerts

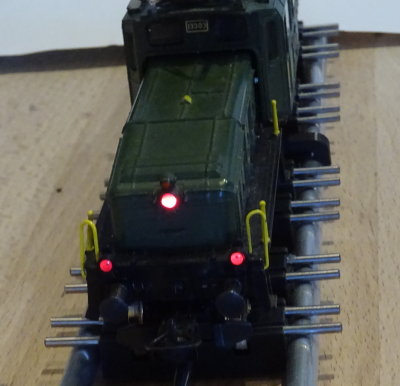

Notsignal

Zug_Innenlicht vorne

Zug_Innenlicht hinten

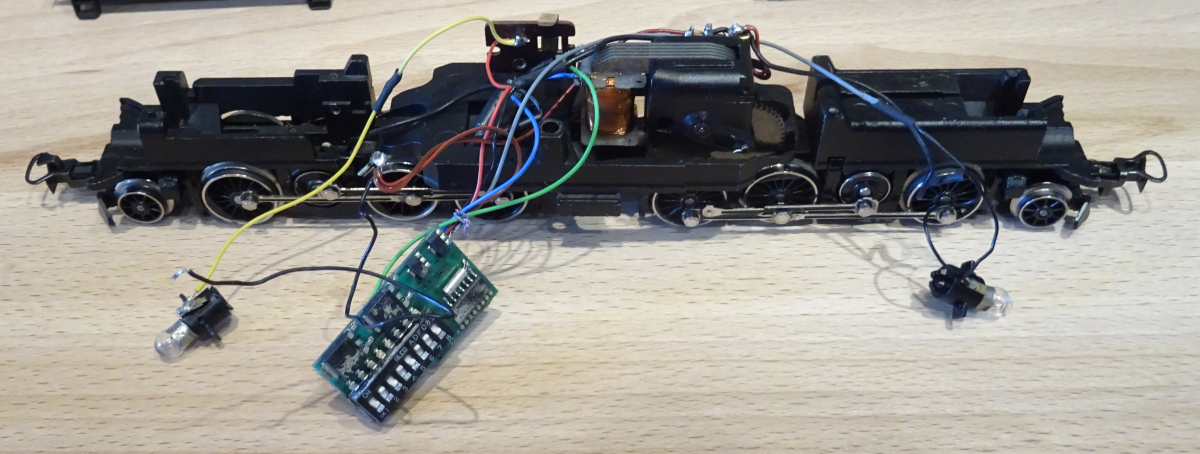

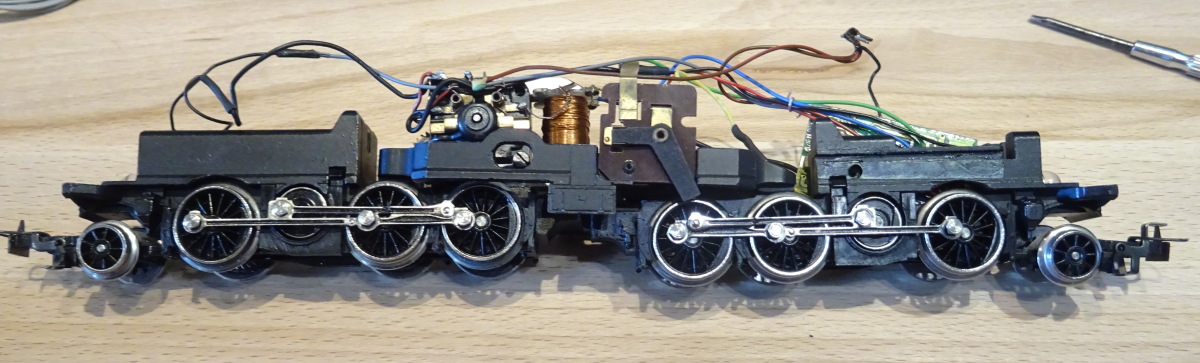

Originalzustand

Umbau

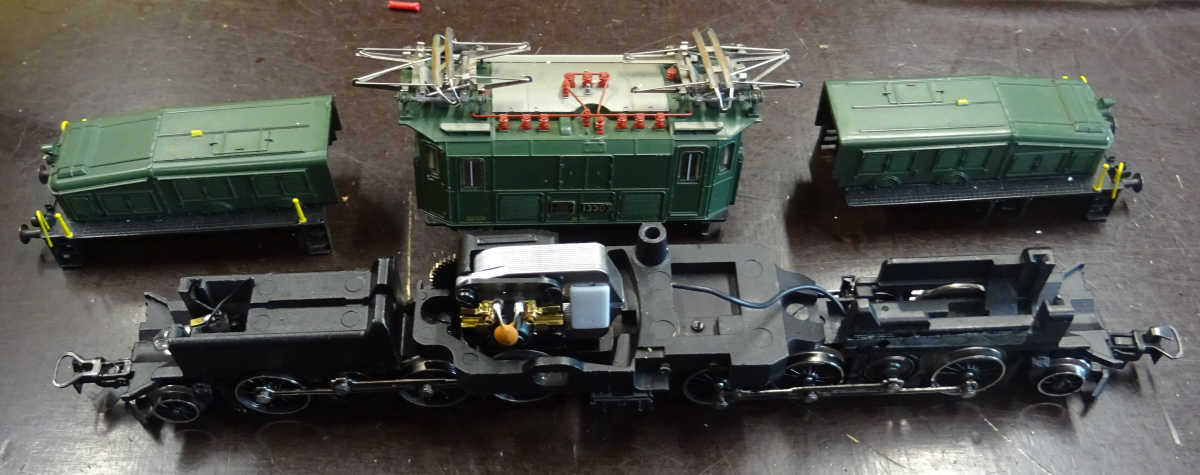

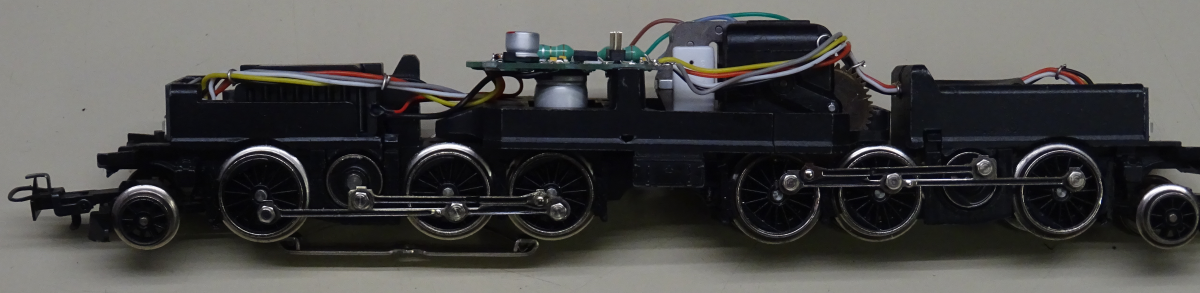

Vorbereitete Lok:

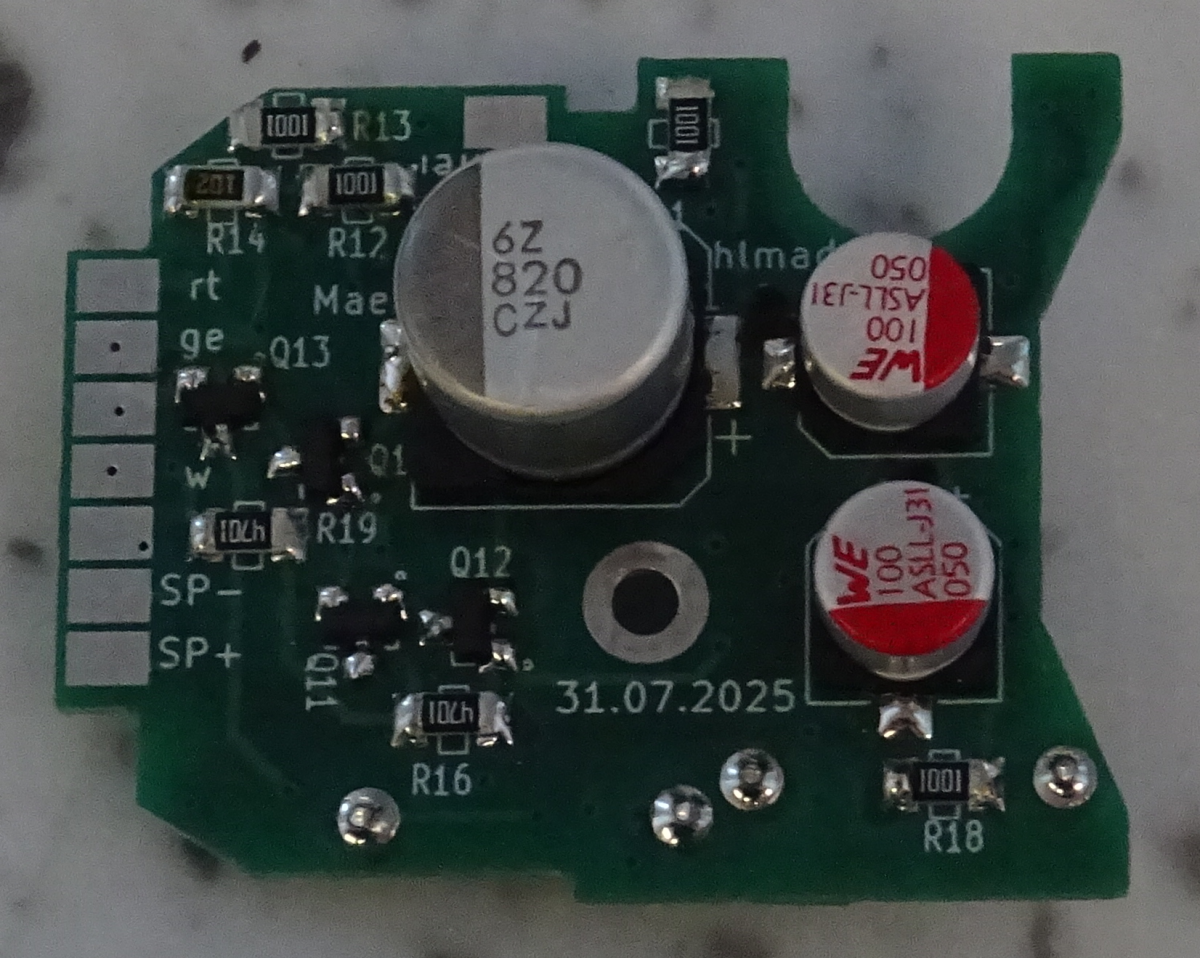

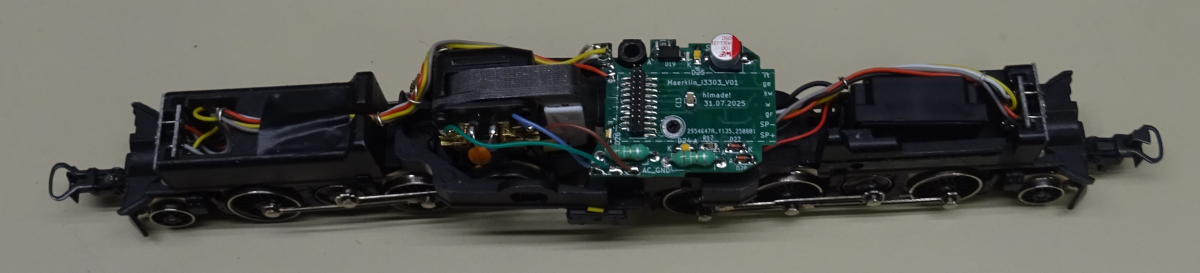

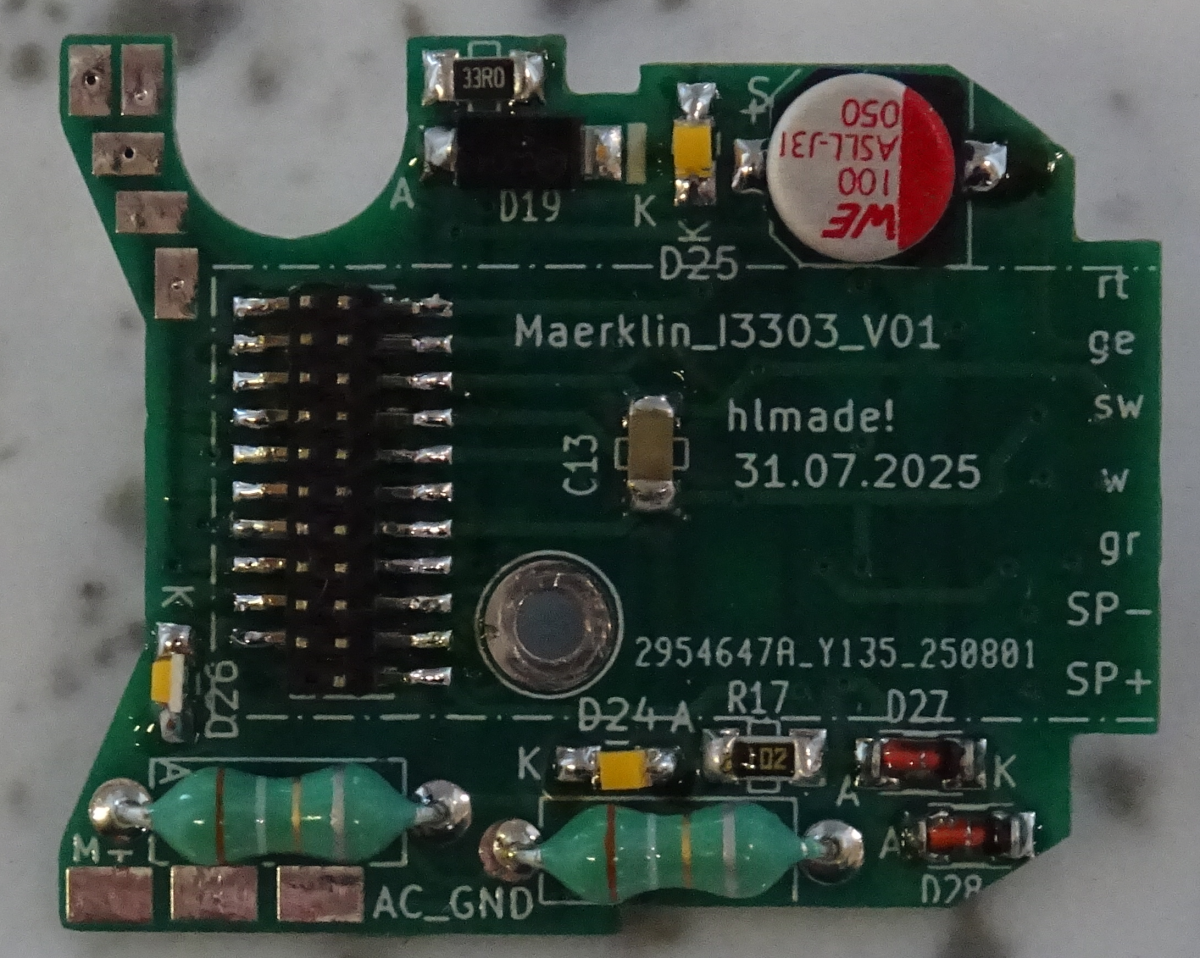

Bestückte Lokplatine:
Die Platine wird mit der originalen M2 Senkschraube aus dem Decodersatz befestigt.

Bestückte Lokplatine:

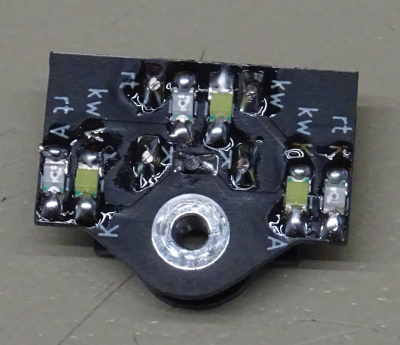

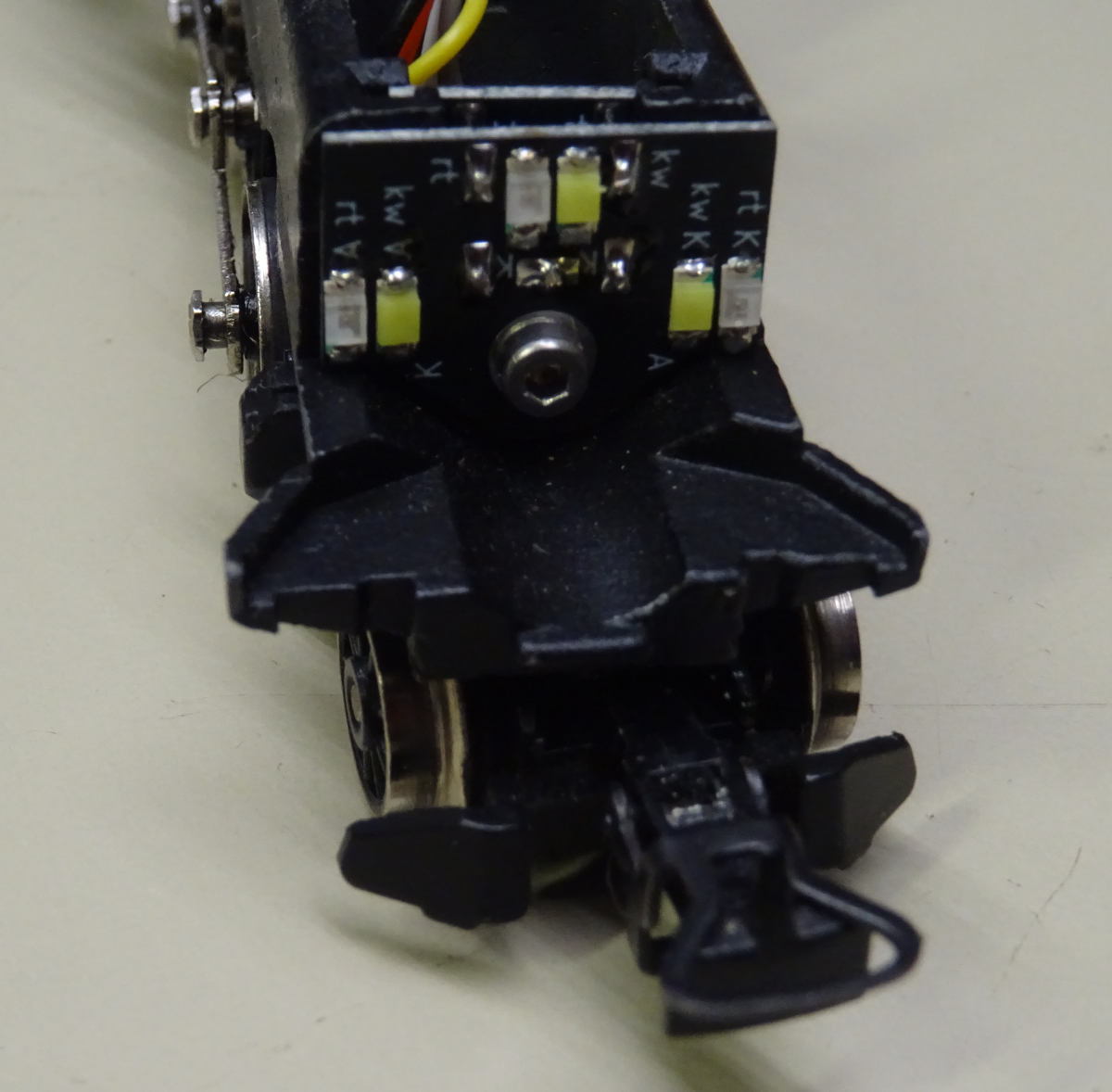

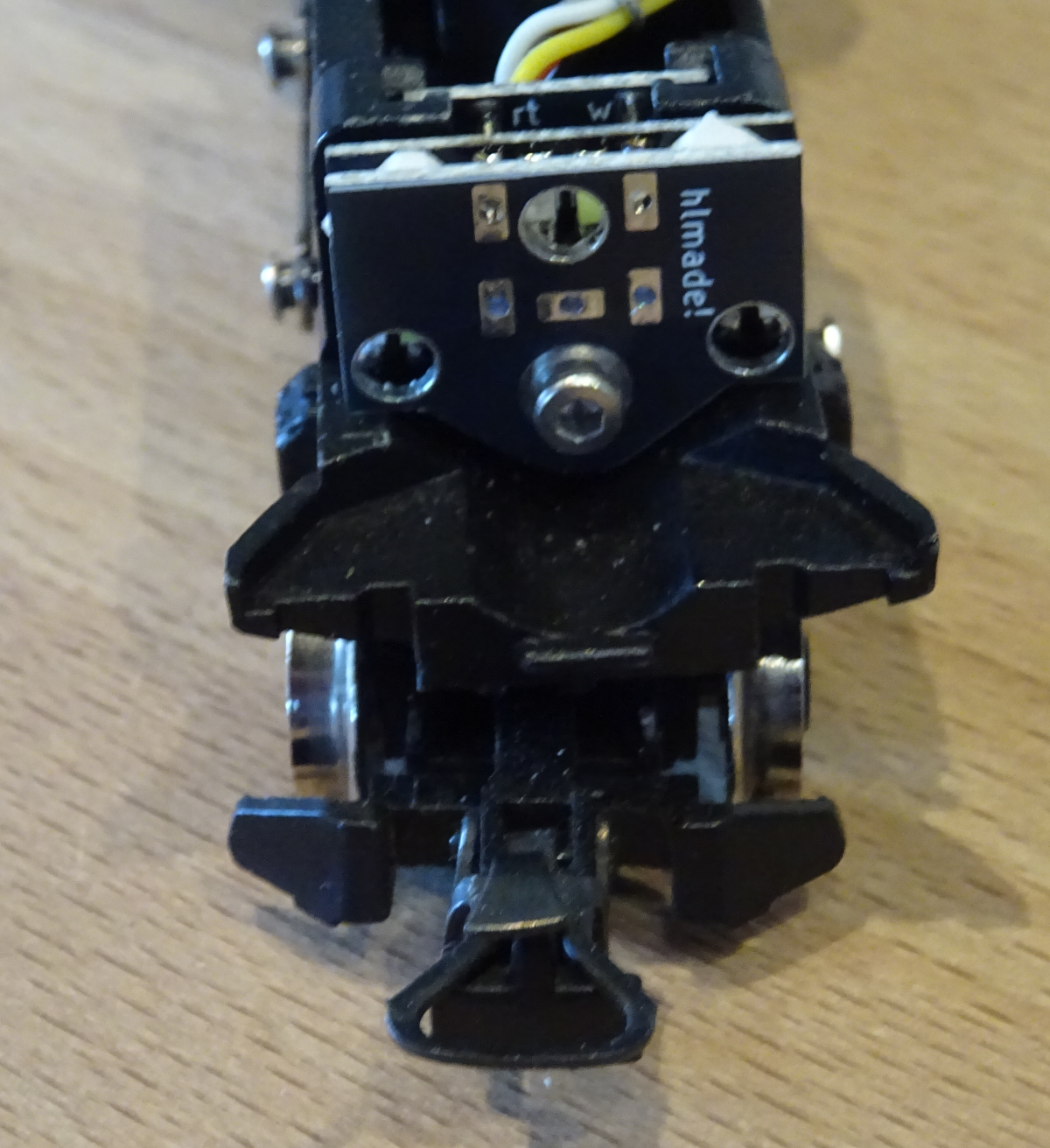

Bestückte LED Platine:

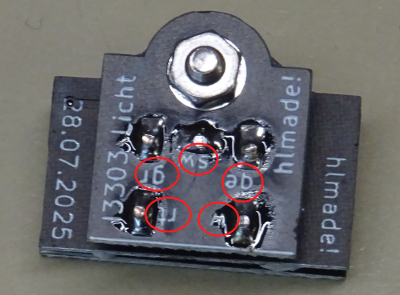

Auf der Halteplatine sind die Farben der Kabel beschriftet.
Achtung die Halteplatine kann auch falsch herun montiert werden dann stimmt die Farbbeschriftung nicht!

Der Abstand wurde so eingestellzt dass die Platine leicht klemmt, wenn sie im Chassis eingestoben wird.
Vorsichrt, wenn der Lötsoplack aufgescheuert wird gibt es gegen Wechselstrommasse einen Kurzschluss!!

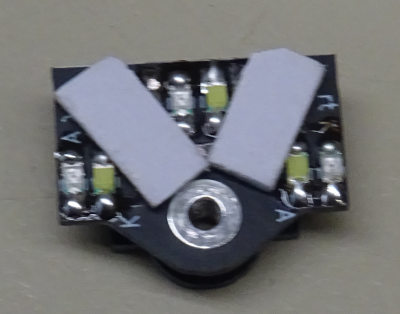

Gegebenenfalls Platine mit Isolierband bekleben.

Bestückte LED Platine:
Bei dieser Lösung scheint viel Licht von den LED's zu den benachbarten Lichtleitern. Der Schweitzer Beleuchtung siht nicht gut aus.
Darum wird noch eine Maskenplatine vor die LED's gebaut:

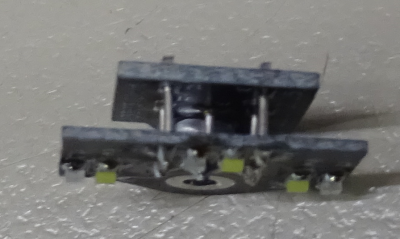

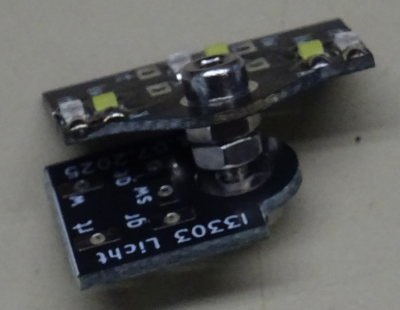

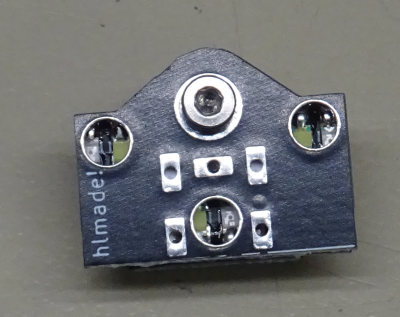

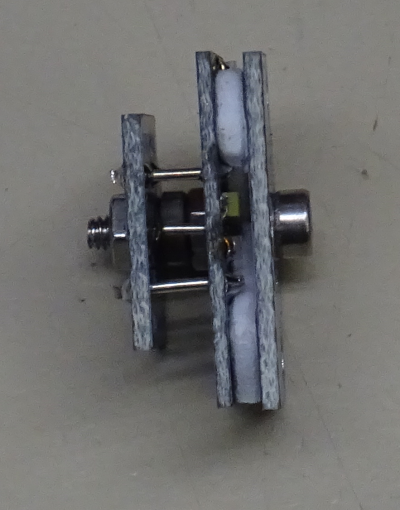

Bestückte LED Platine:
Damit weniger Licht von den LED's zu den benachbarten Lichtleitern scheint wurde hier noch eine Maskenplatine ergänzt.
Die Beleuchtung siht jetzt deutlich besser aus.

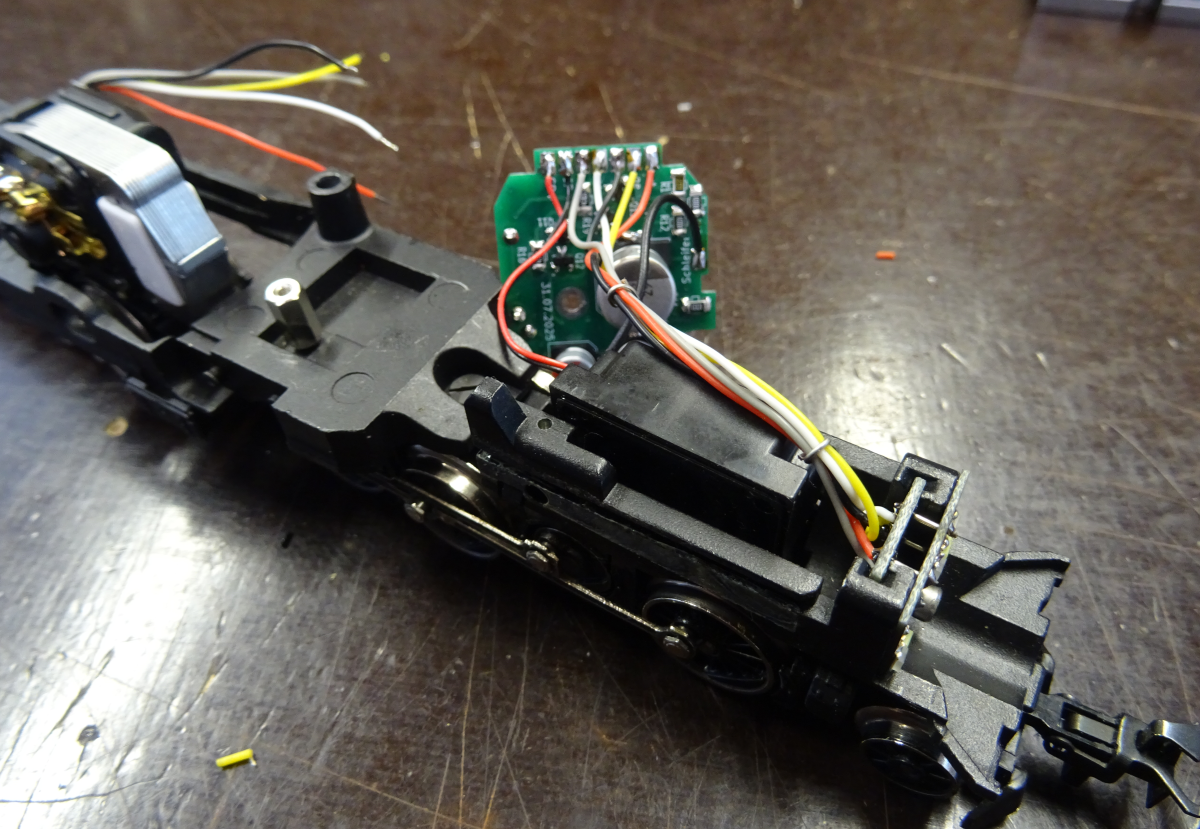

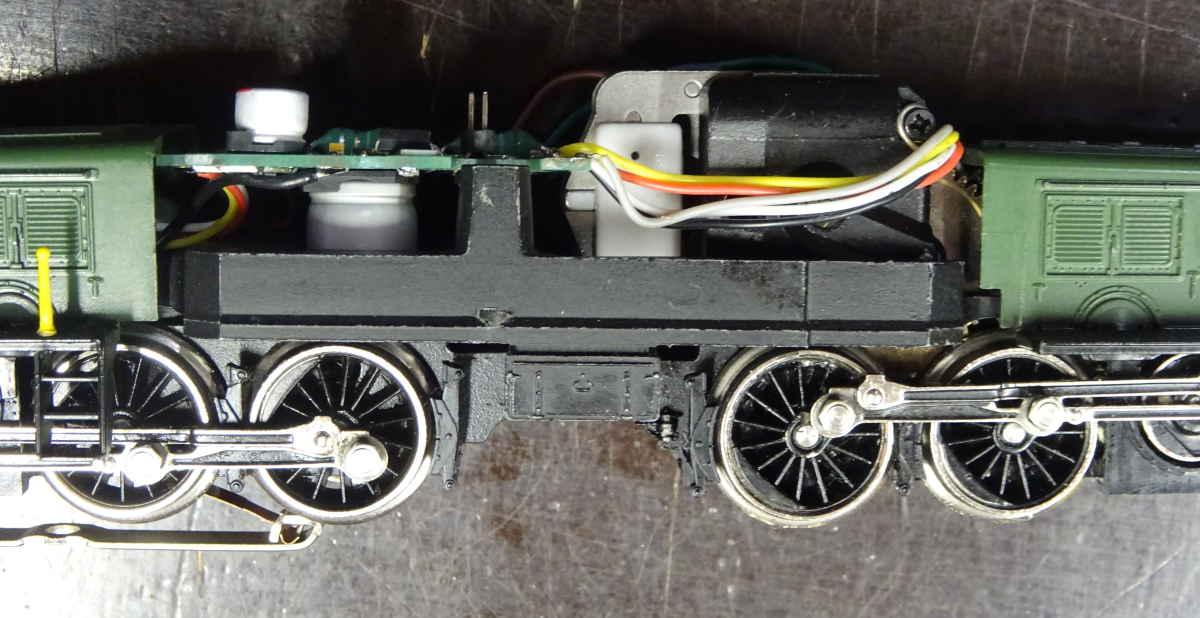

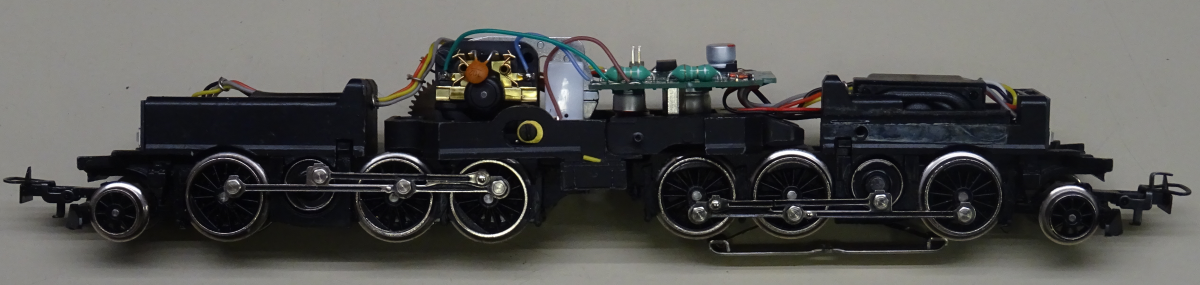

Einbau Platine und Lautsprecher:
Lautsprecher mit dem mitgelieferten doppelseitigen Klebeband am Chassis befestigen.
M2 Stehbolzen mit 8mm (mit Madenschraube im originalen Gewinde befestigt)

Die Kabel müssen mit einem Draht fixiert werden damit sie nich am Zahnrad streifen.

Video
