Digitalumbau Märklin Lok NS1139 mit Lockplatine "Maerklin_NS1139_V02"





Funktionen: Märklin Hochleistungsmotor, LED Licht, rotes Schlusslicht, Sound, Pufferfunktion, Licht Mitte , Licht Führerstand, Licht Maschinenraum

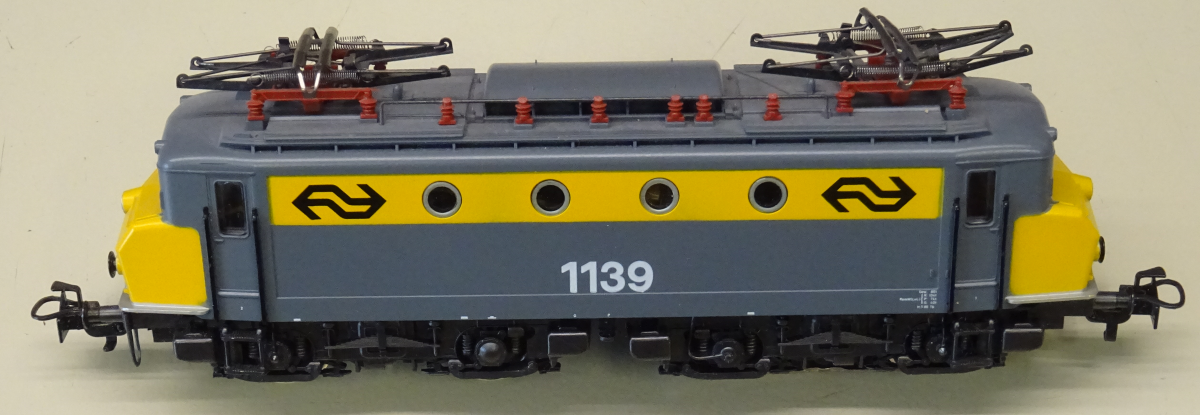

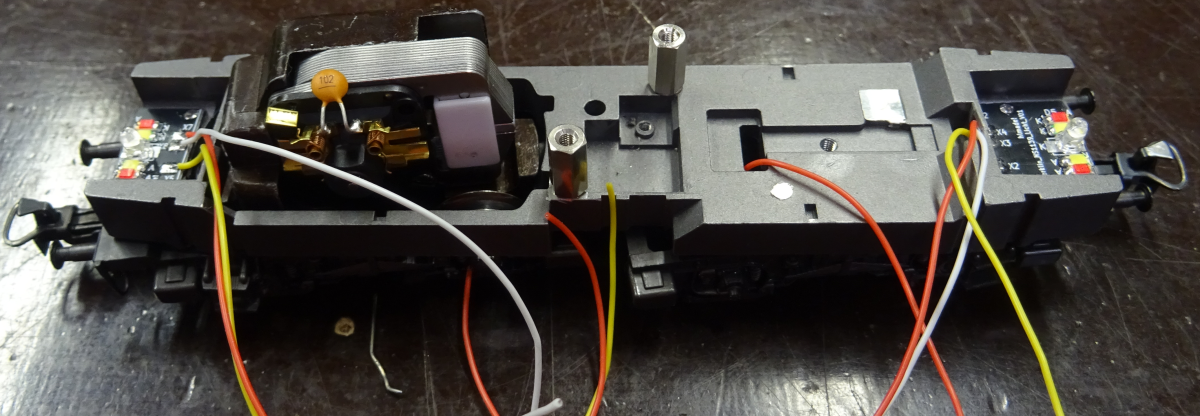

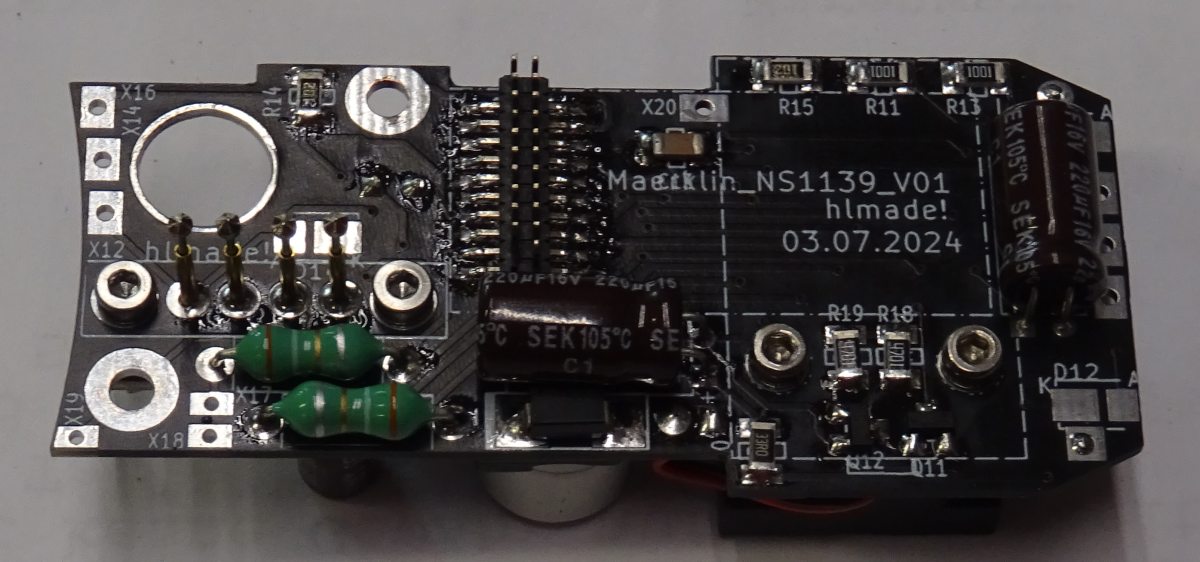

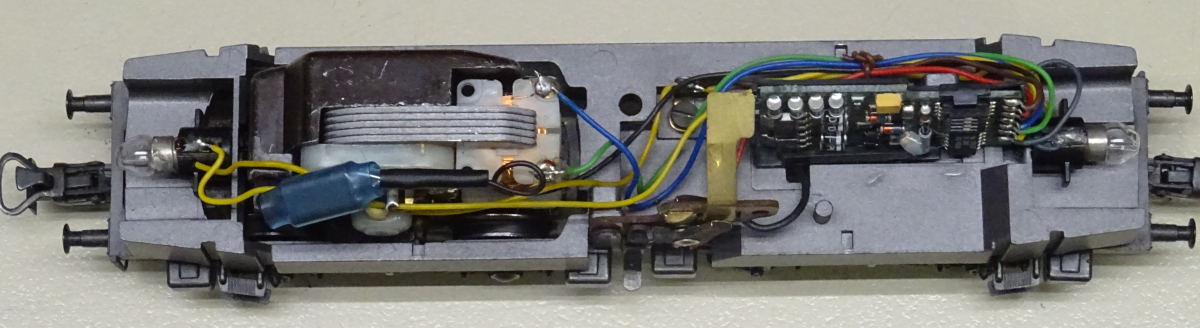

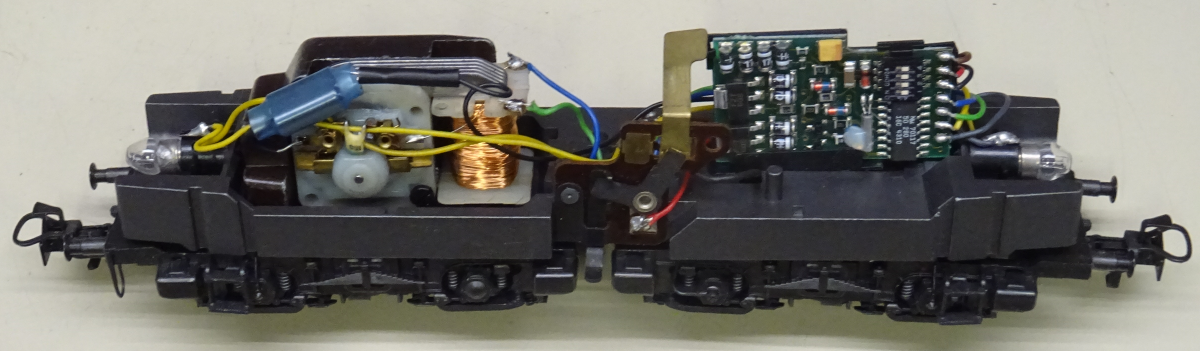

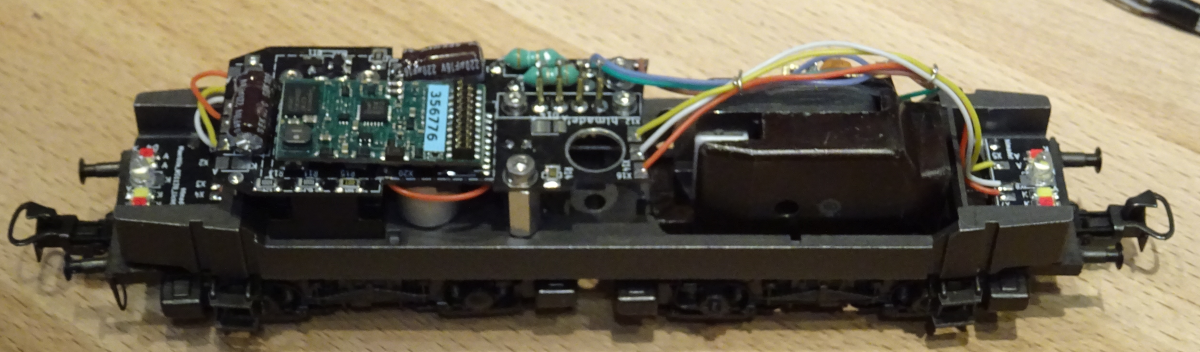

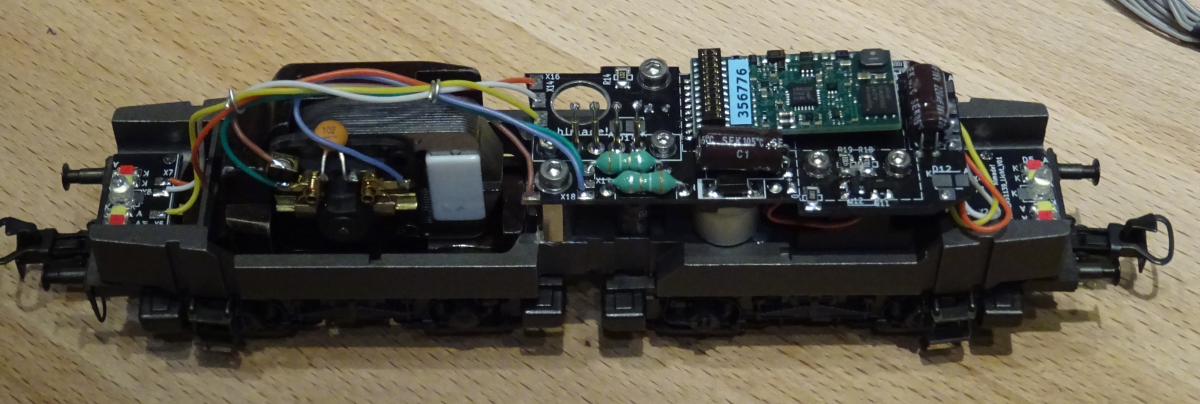

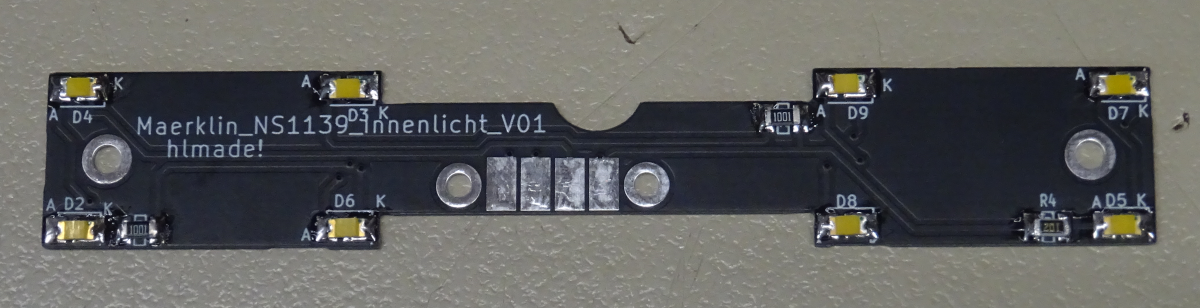

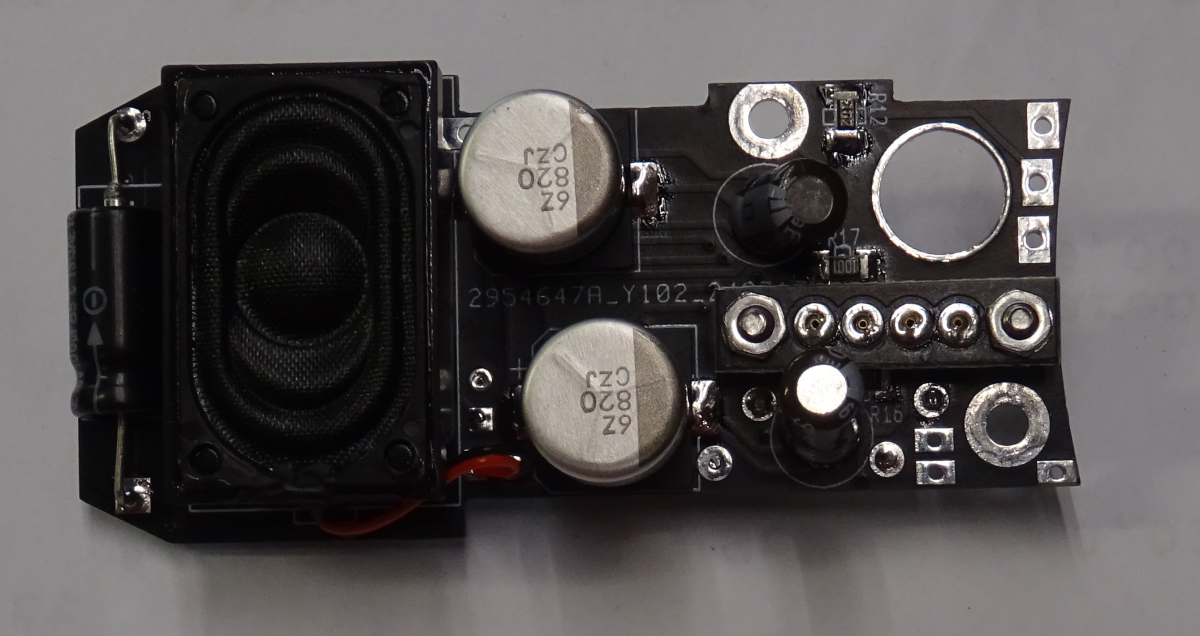

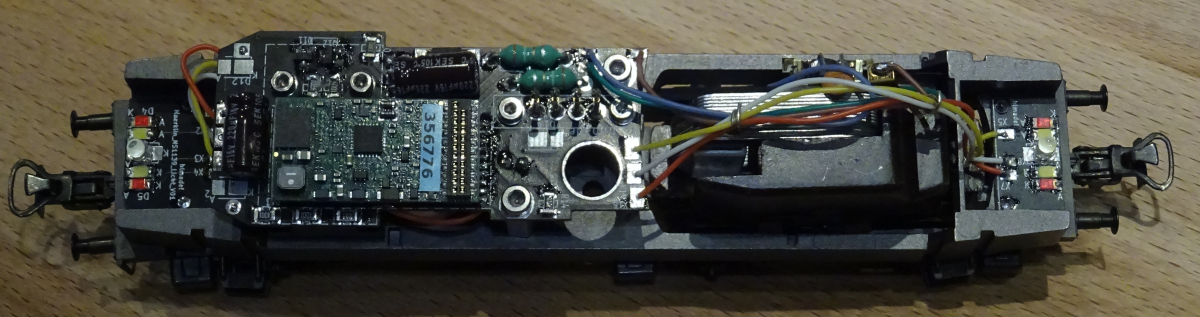

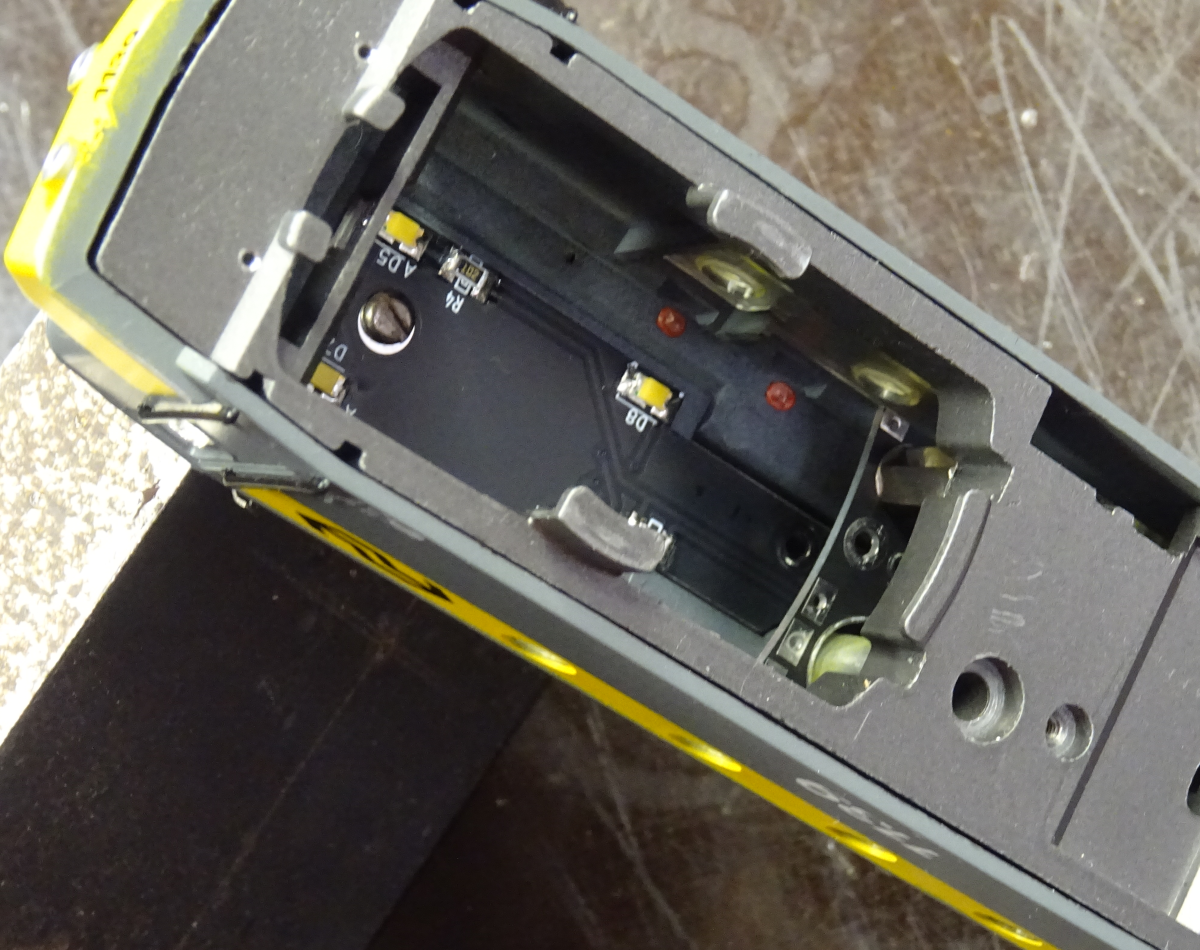

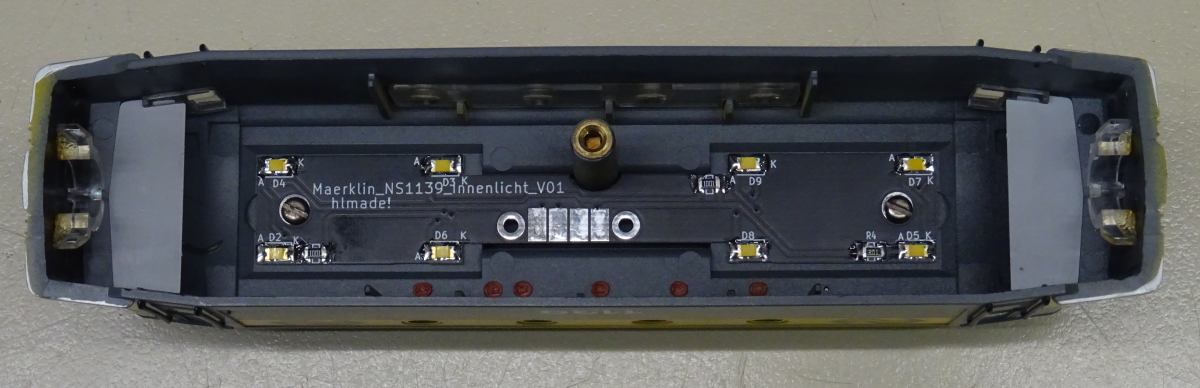

Umbau mit Platine im Gehäuse für Führerstandsbeleuchtung. Die Platine ist über Prüfkontakte mit der Hauptplatine verbunden.
Bemerkung:


Schaltplan: Schaltplan_Maerklin_NS1139_V02.pdf
Schaltplan_Maerklin_NS1139_Licht_V01.pdf
Schaltplan_Maerklin_NS1139_Innenlicht_V01.pdf
kein Bild

Bestückliste: ibom_Maerklin_NS1139_V02.html
ibom_Maerklin_NS1139_Licht_V01.html
ibom_Maerklin_NS1139_Innenlicht_V01.html
kein Bild

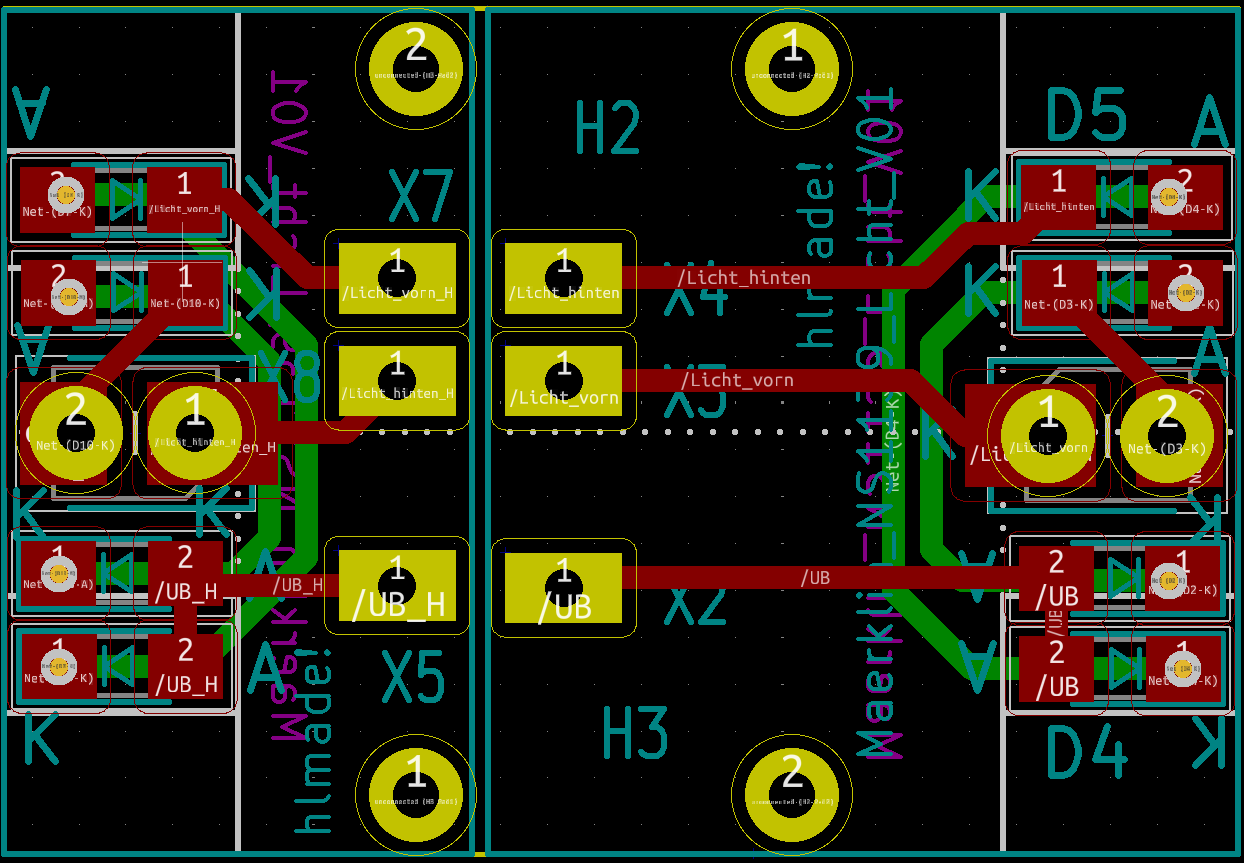

Layout: Layout_Maerklin_NS1139_Licht_V01.png
kein Bild


-

-

-

-

-

-

-

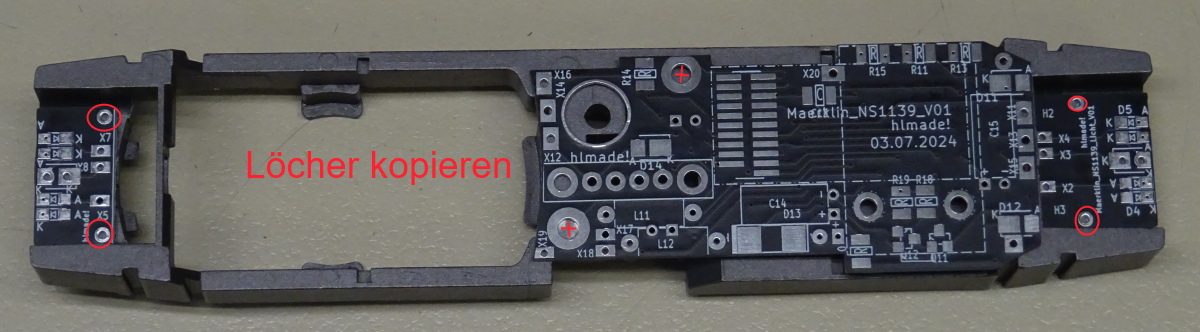

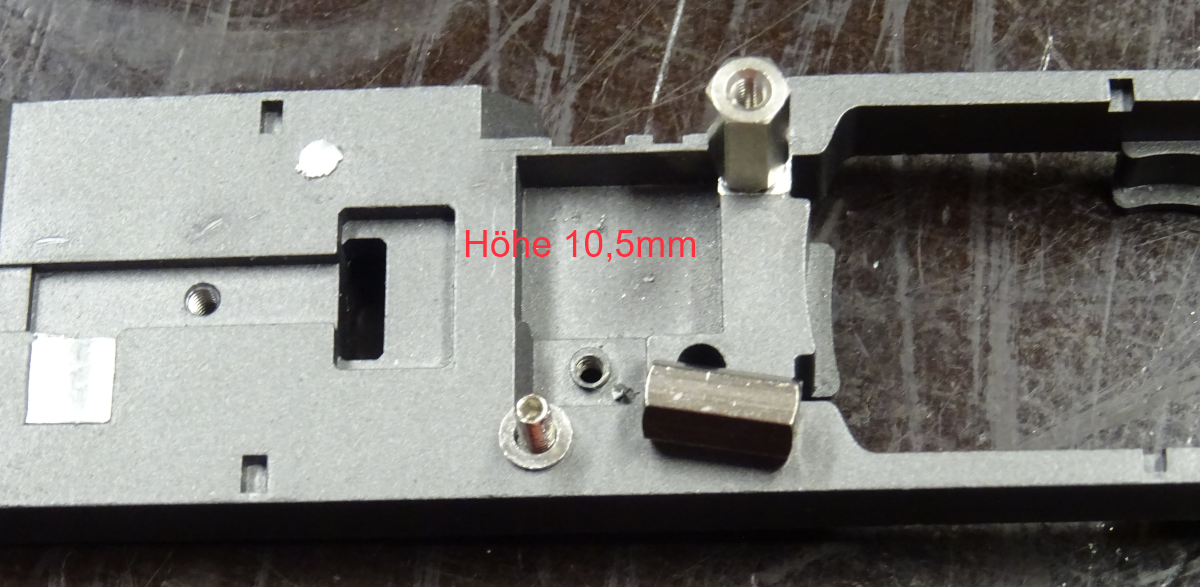

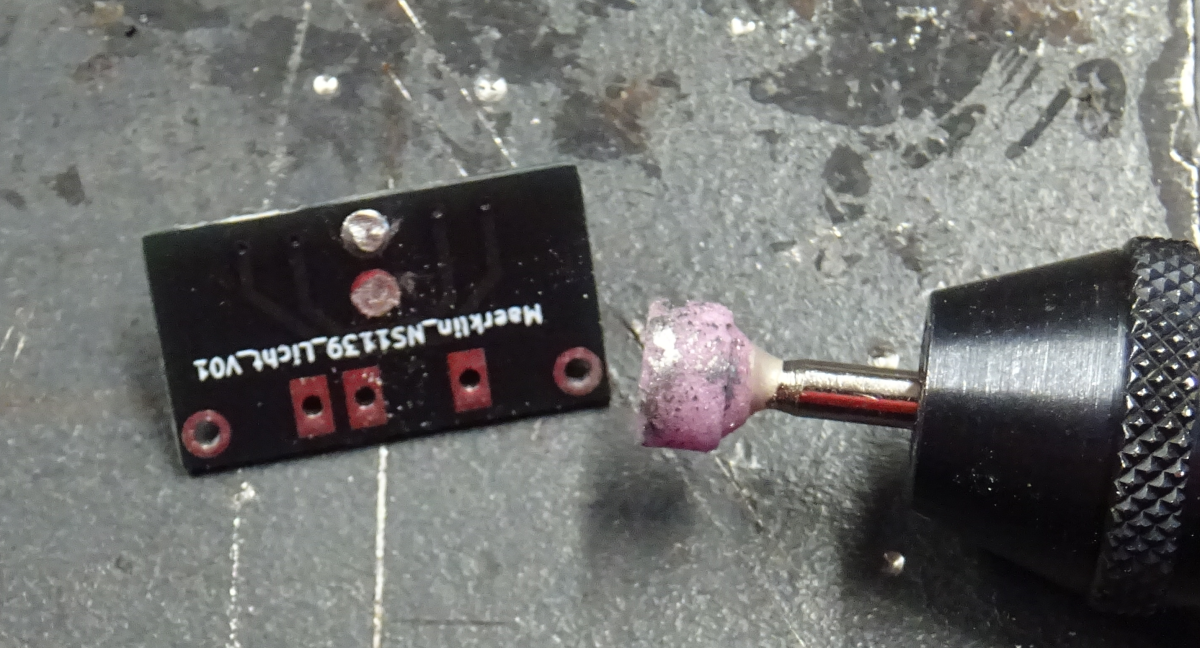

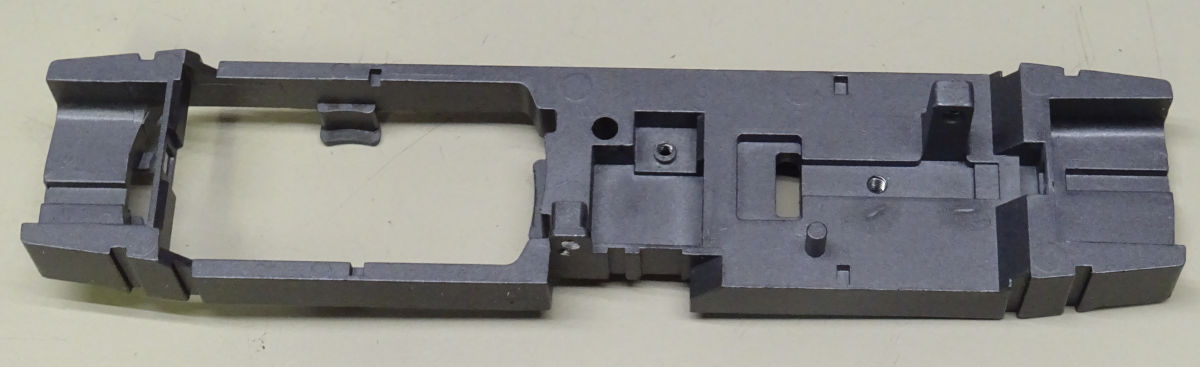

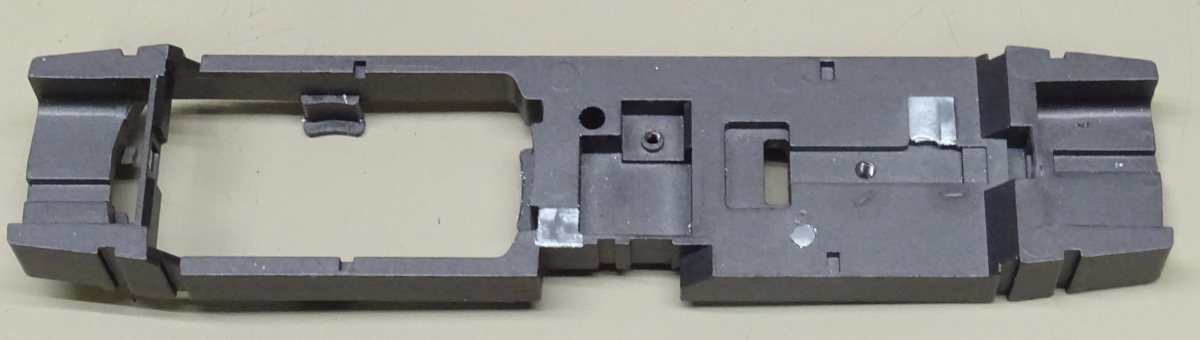

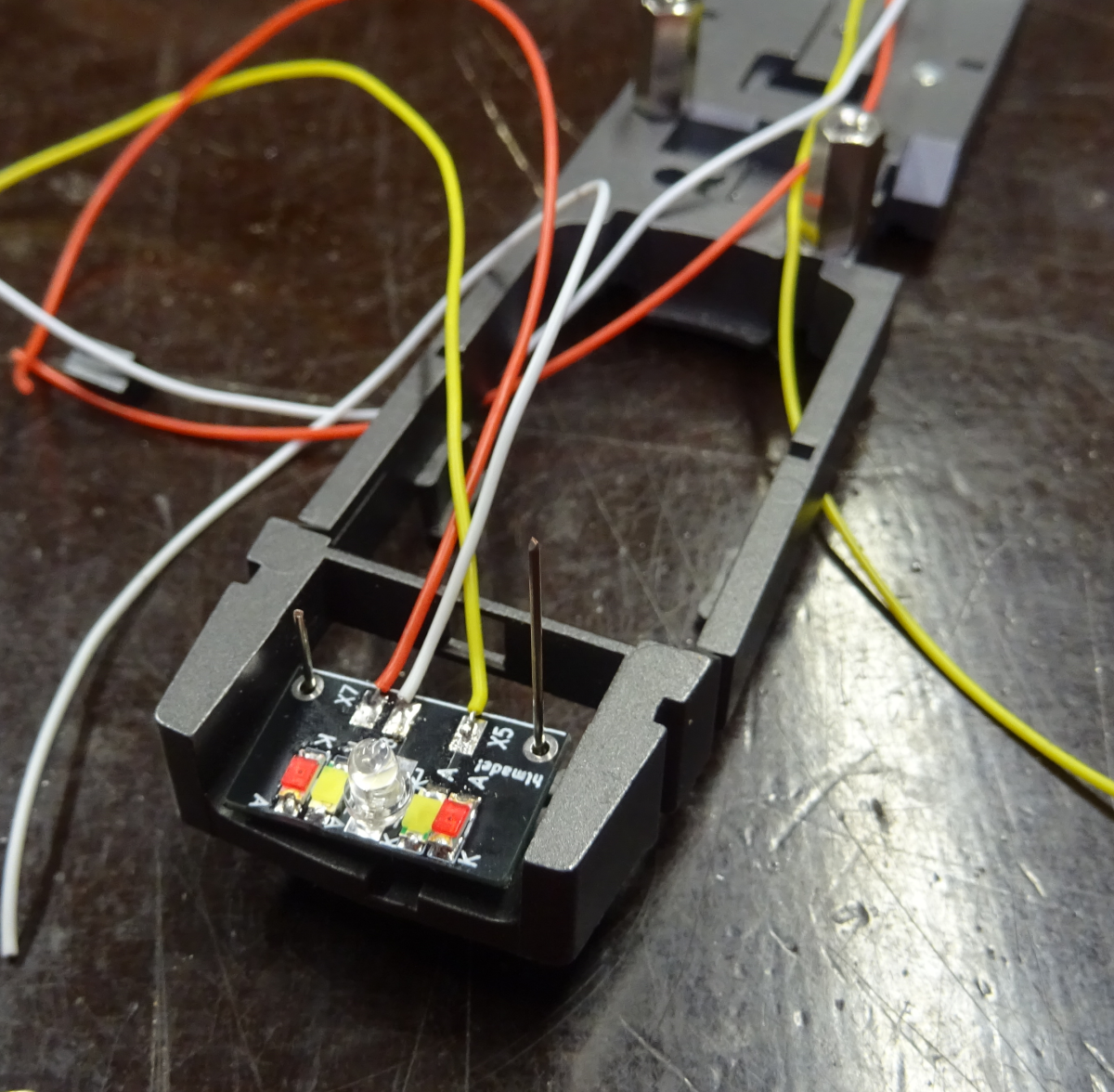

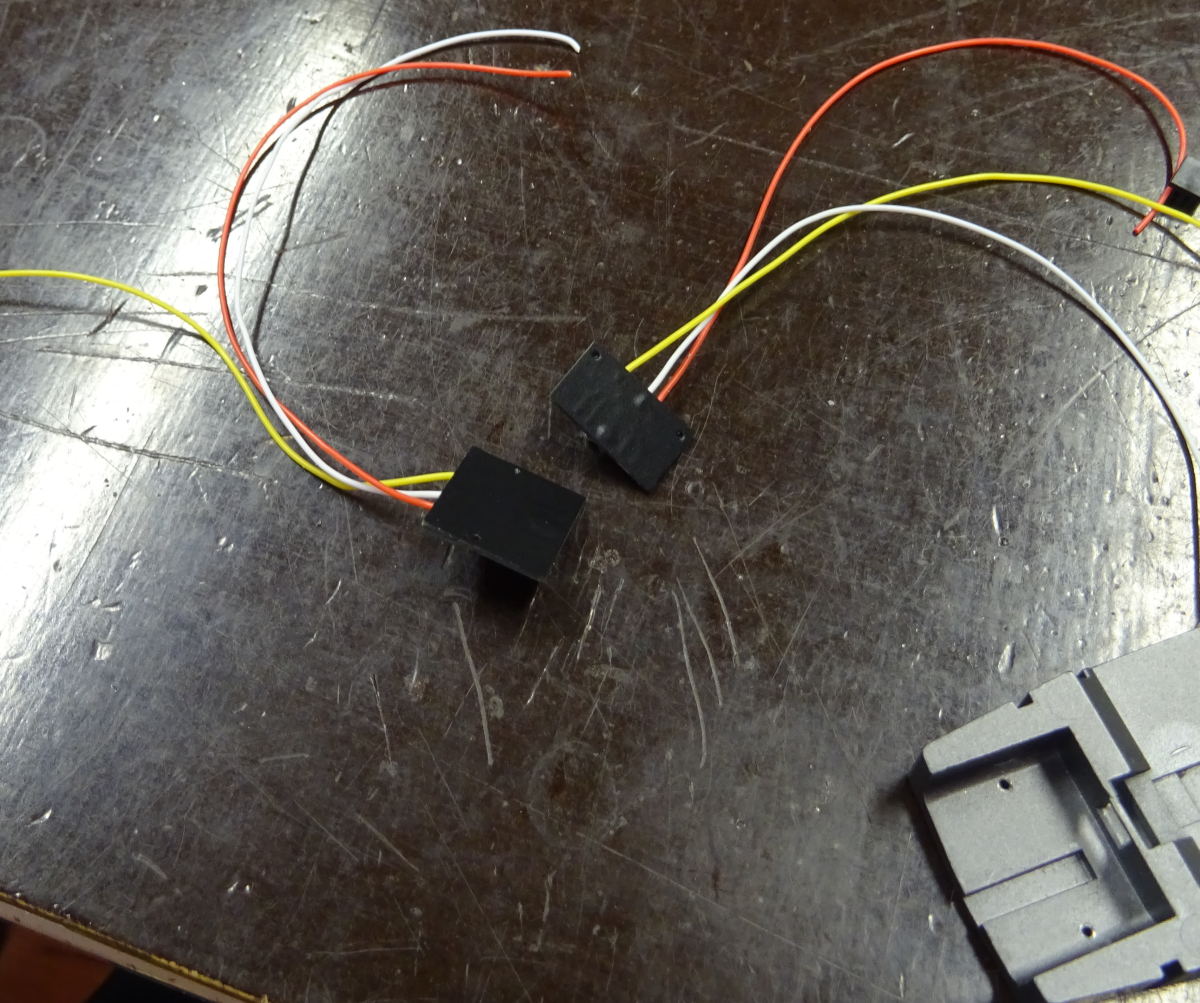

Lötstellen abschleifen oder sehr wenig Lötzinn verwenden. Wenn die Platine zu dick ist, passt sie nicht zwischen das Aluminiumchassis und den Lichtleiter im Gehäuse.
-
Rückseite der Leiterplatte isolieren.
-

-

-




-

-




-

-

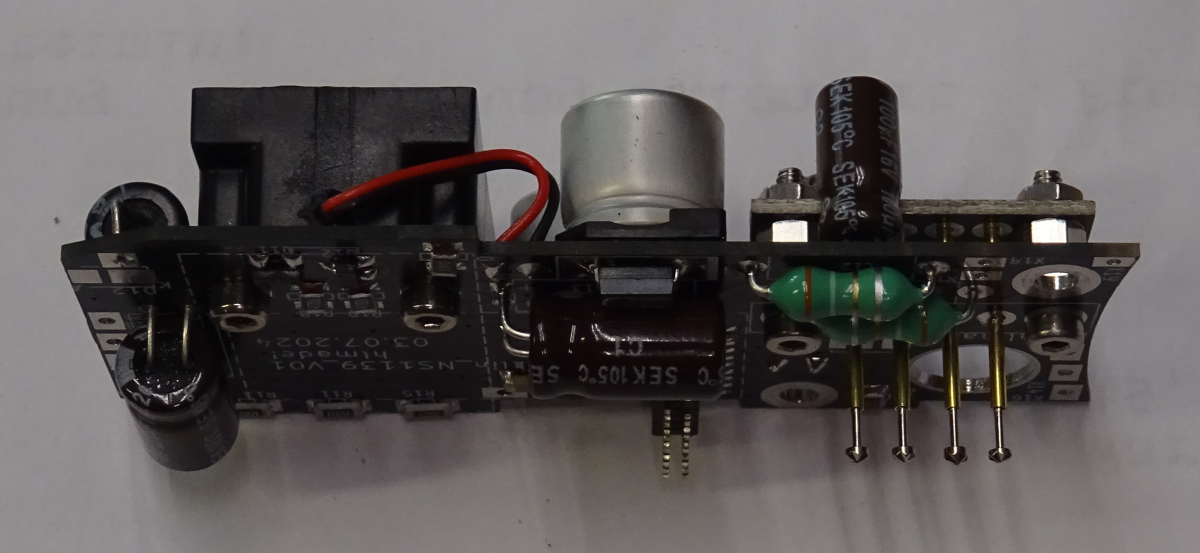

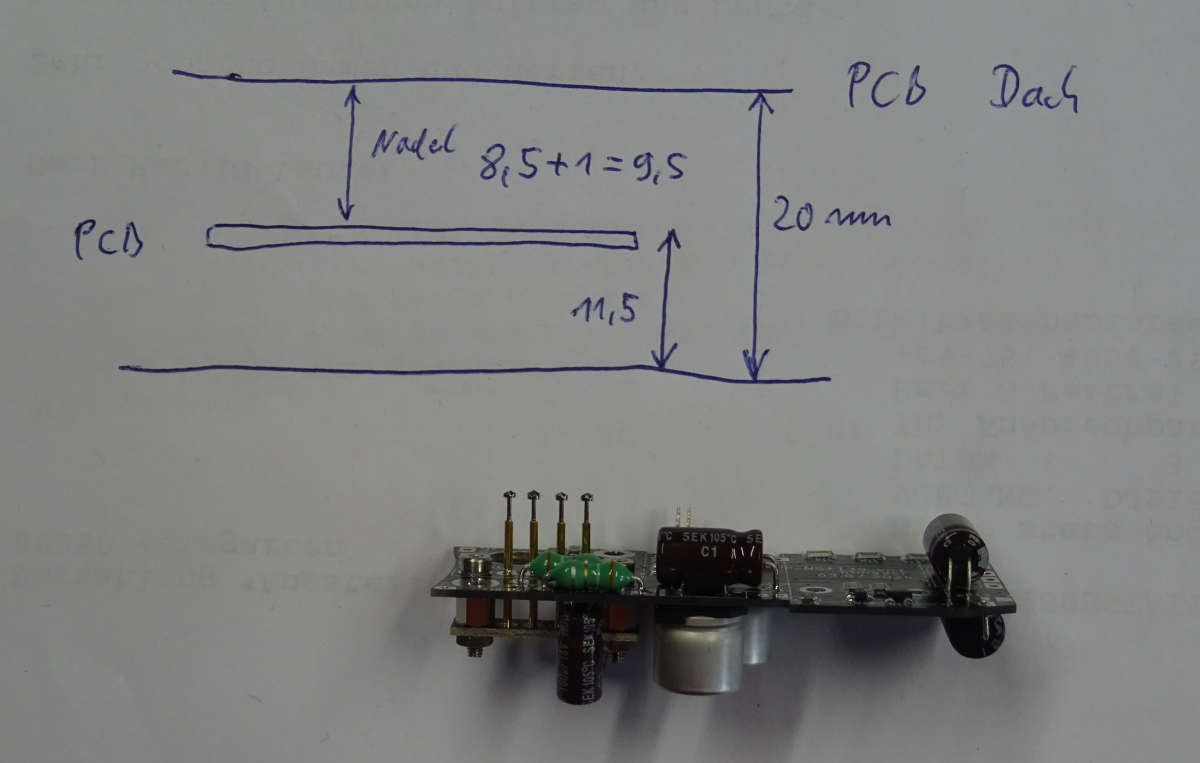

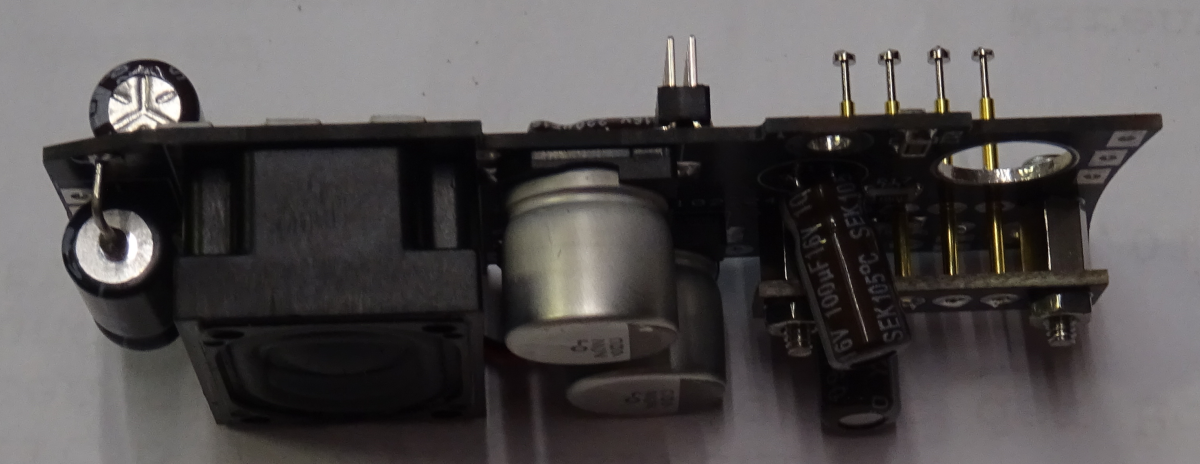

Die bedrahteten Kondensatoren sind ca. 2 mm zu hoch. Sie müssen schräg eingelötet werden, damit sie in die Aussparung des Chassis passen. Die gesamte Platine 2mm höher einzubauen ist bei der Lok wegen der Innenbeleuchtung nicht möglich.
-

-

-

-




-

-

-









Video
