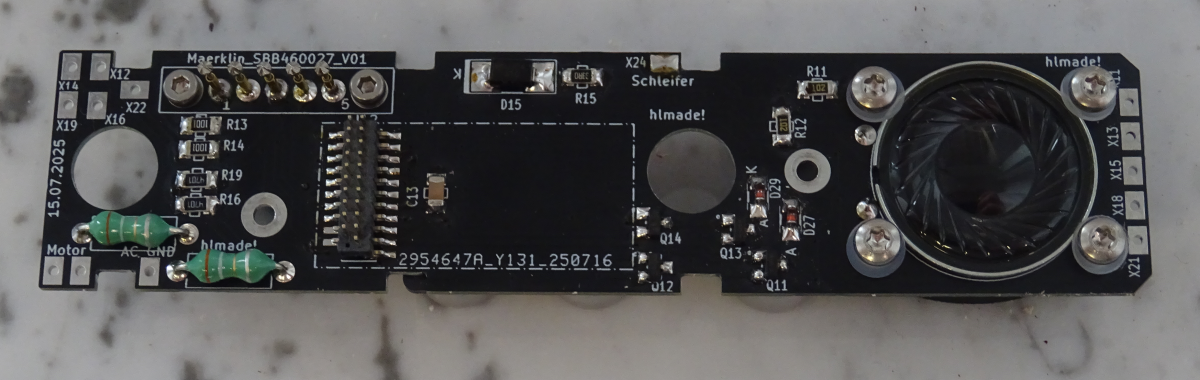

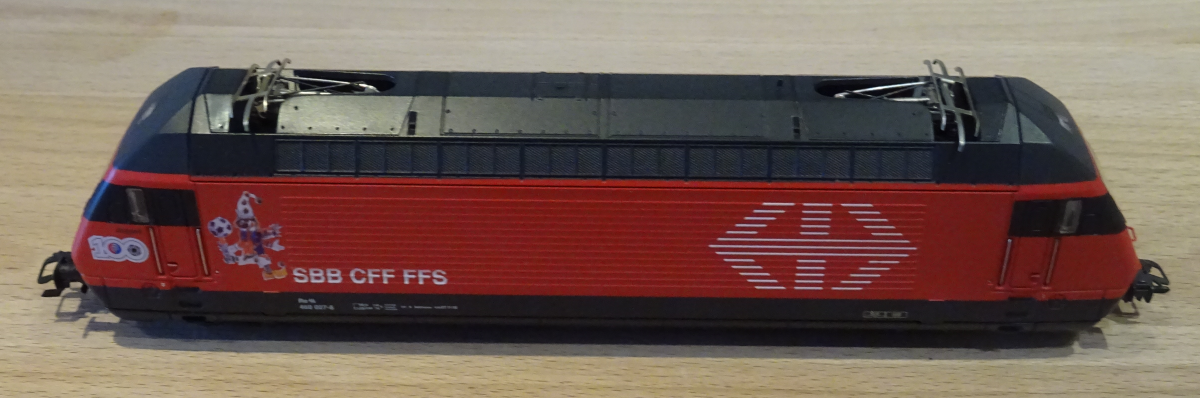

Digitalumbau Märklin Lok DR212 005-3 mit Lockplatine "Maerklin_SBB460027_V01"





Funktionen: Upgrade von originalem Lok Decoder auf Märklin 60977 Decoder.
Funktionen:LED Licht, Schweitzer Lichtwechsel, Sound, Pufferfunktion, Licht Führerstand.
Das rote Schlusslicht ist unabhängig von der Fahrbeleuchtung schaltbar. Es kann auf beiden Seiten nur rotes Licht eingeschaltet werden.

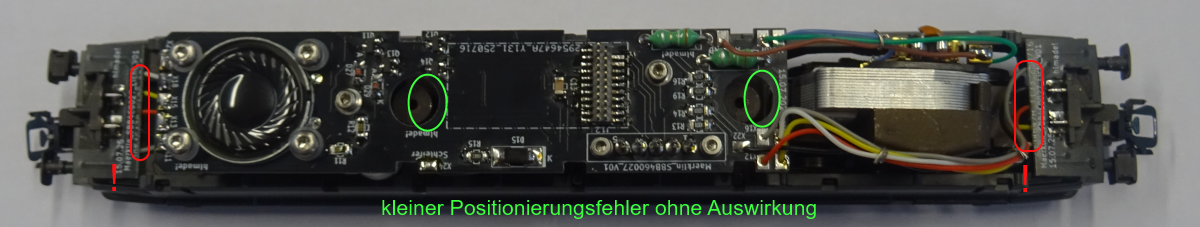

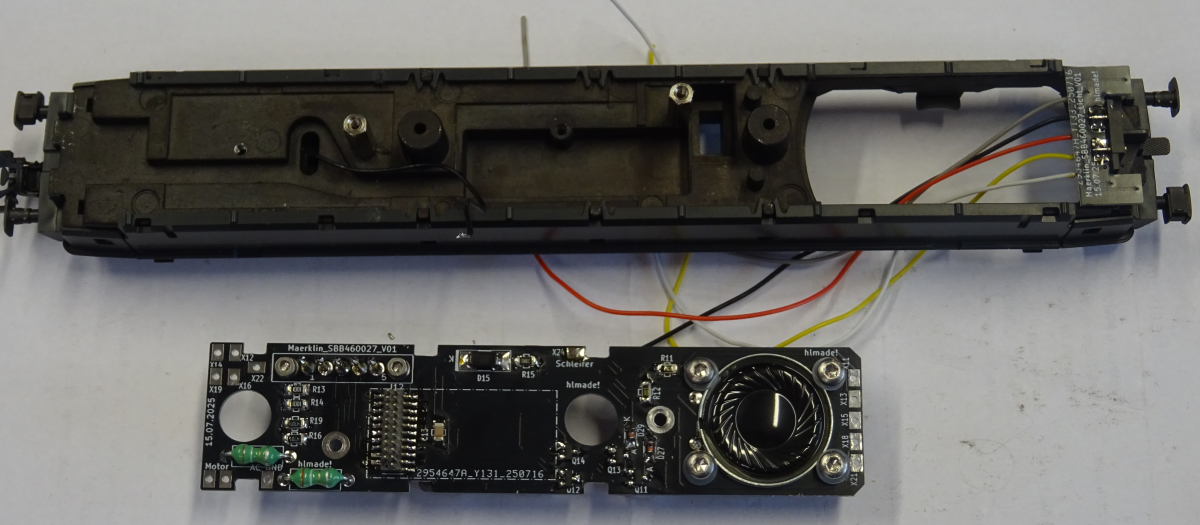

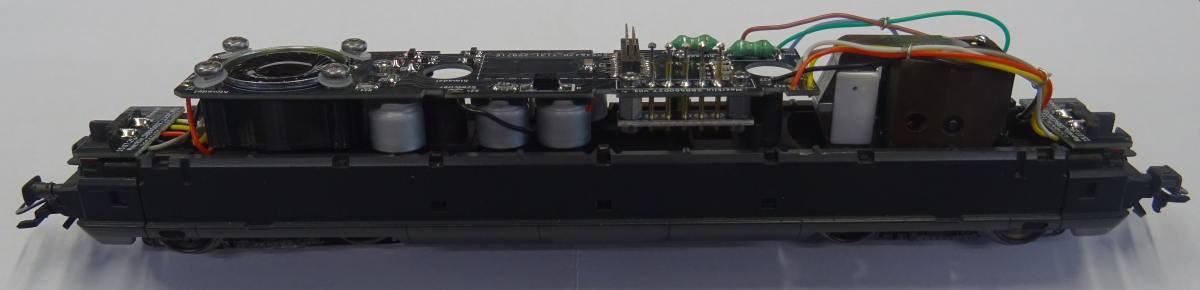

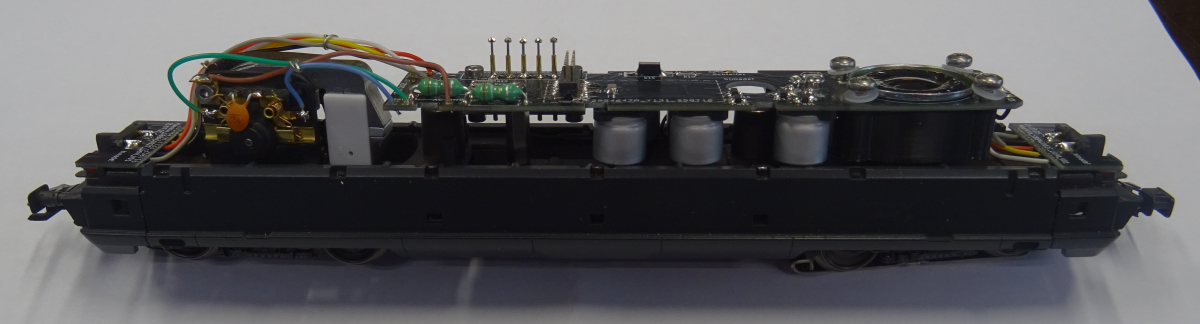

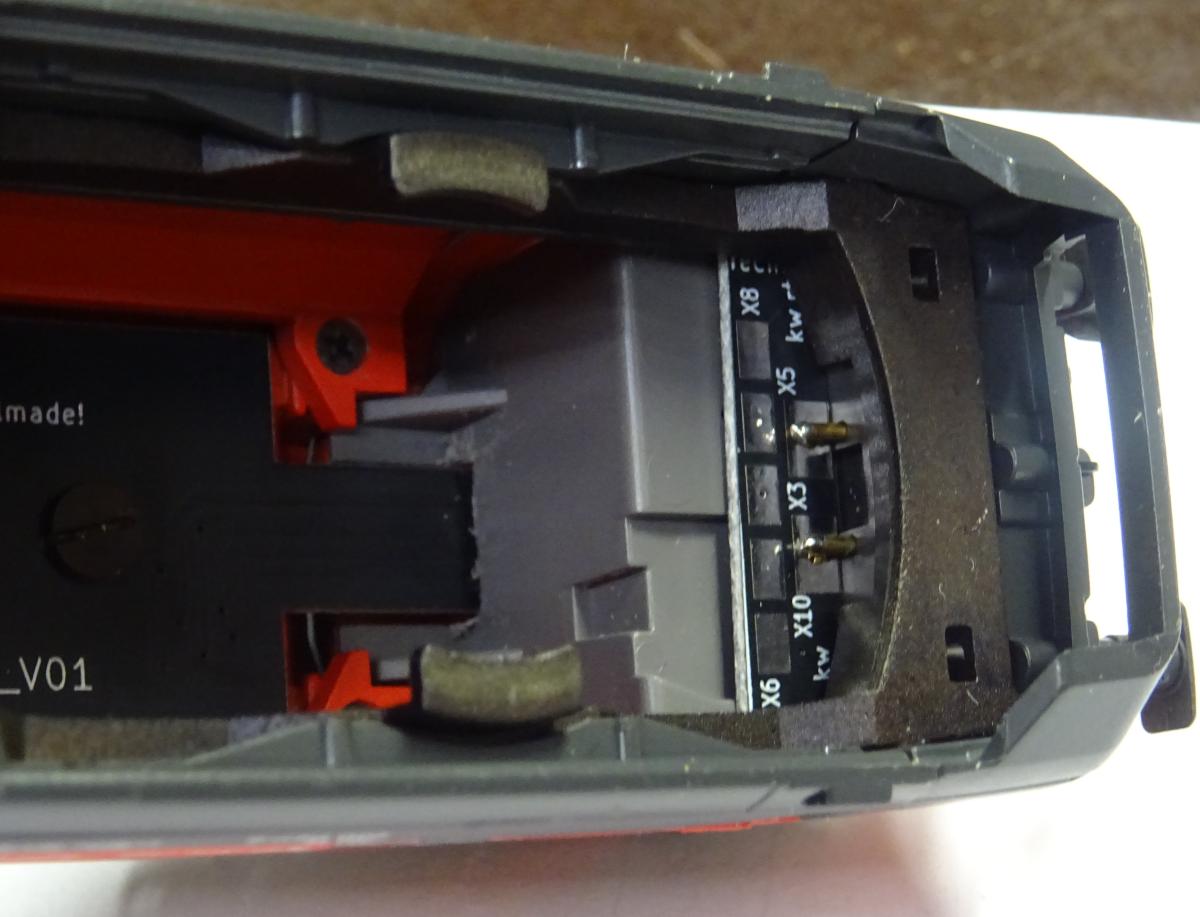

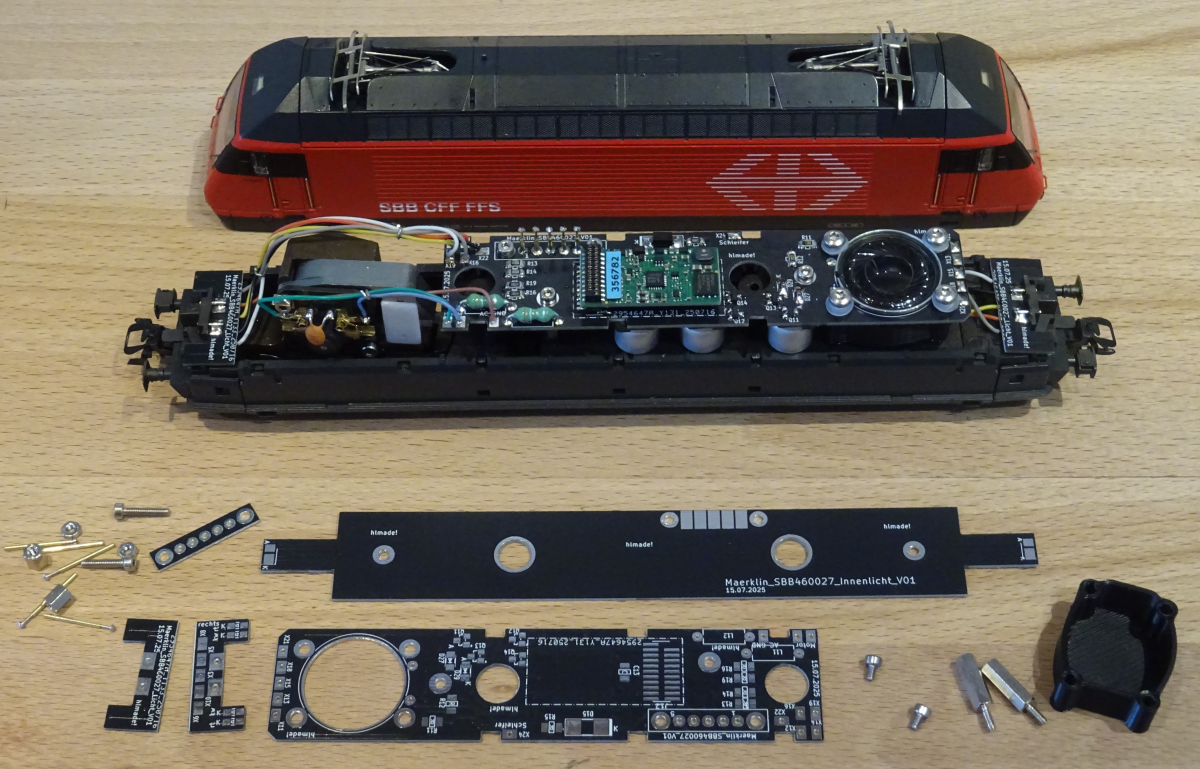

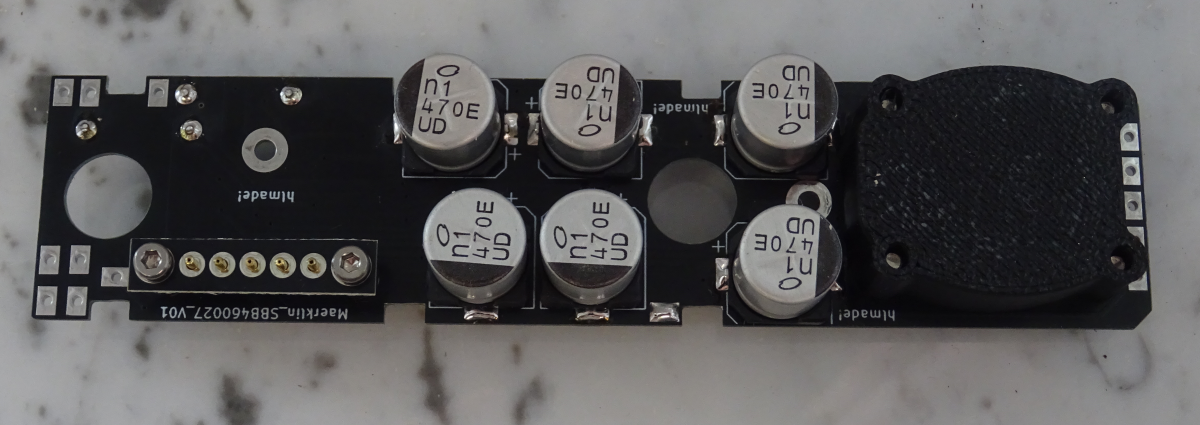

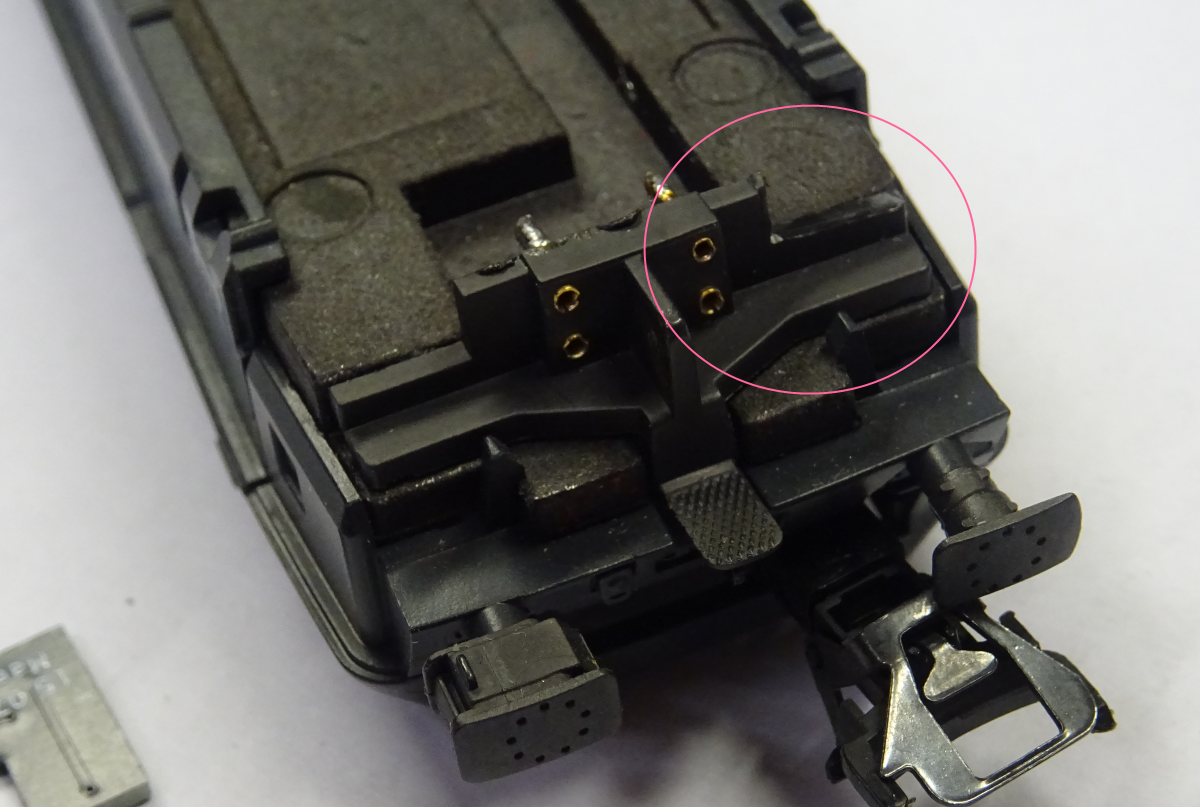

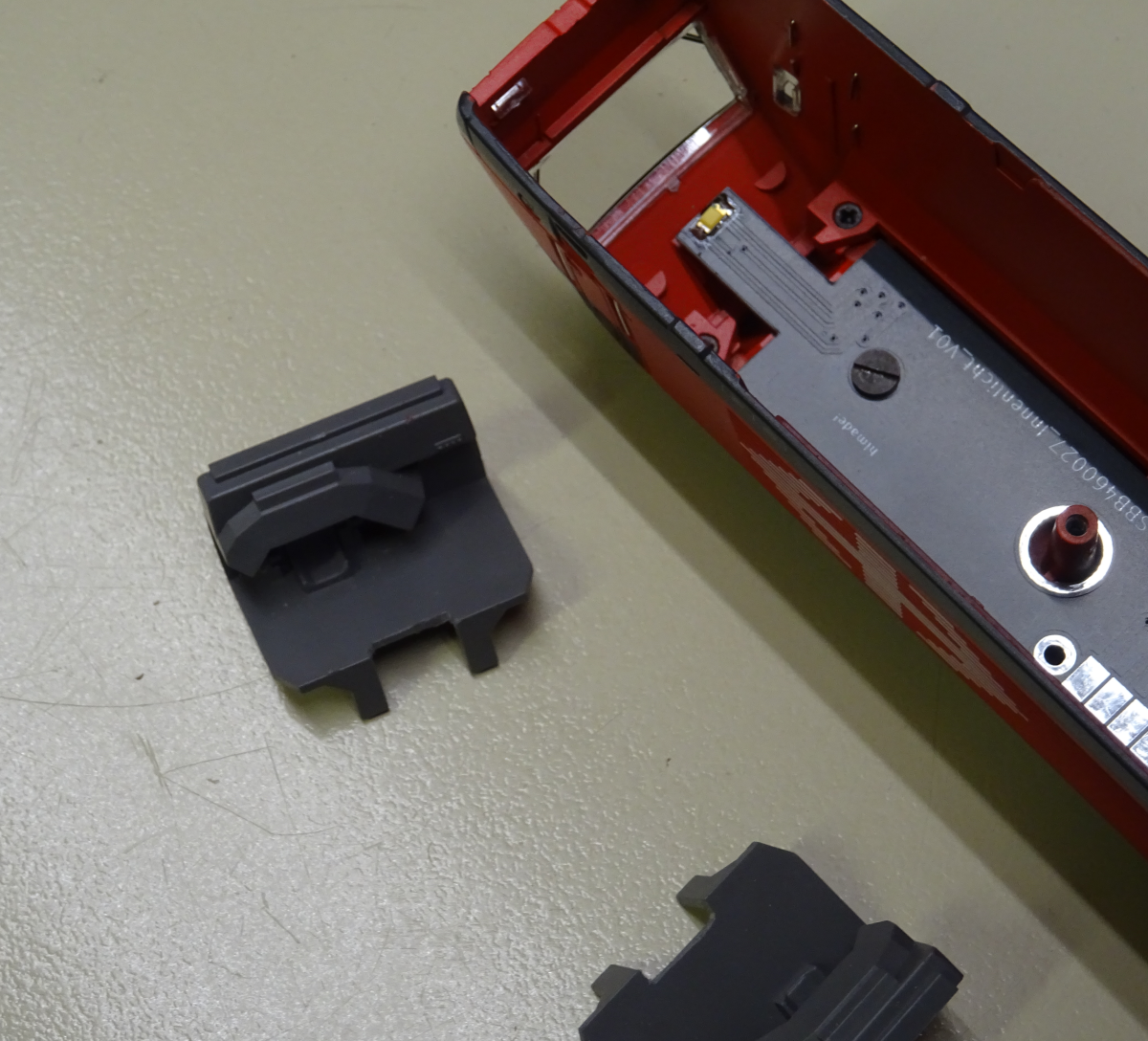

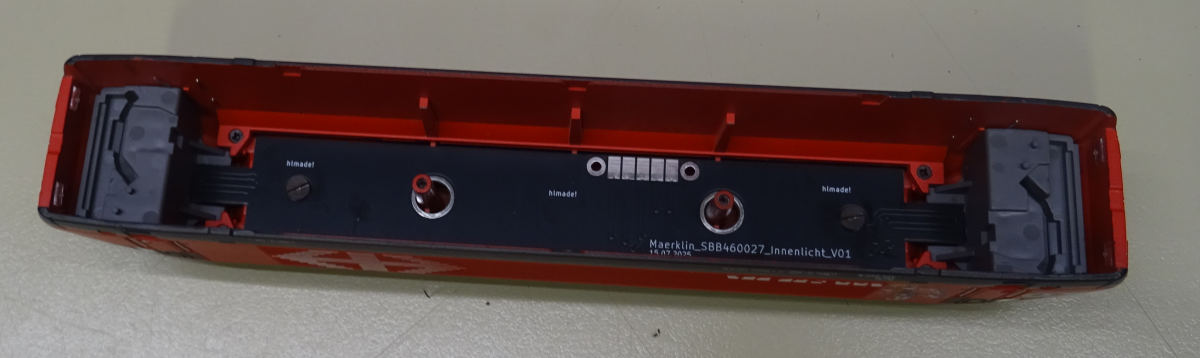

Bemerkung: Umbau mit Platine im Gehäuse für Führerstandsbeleuchtung. Die Platine ist über Prüfkontakte mit der Hauptplatine verbunden.


Schaltplan: Maerklin_SBB460027_V01.pdf
Maerklin_SBB460027_V01.pdf

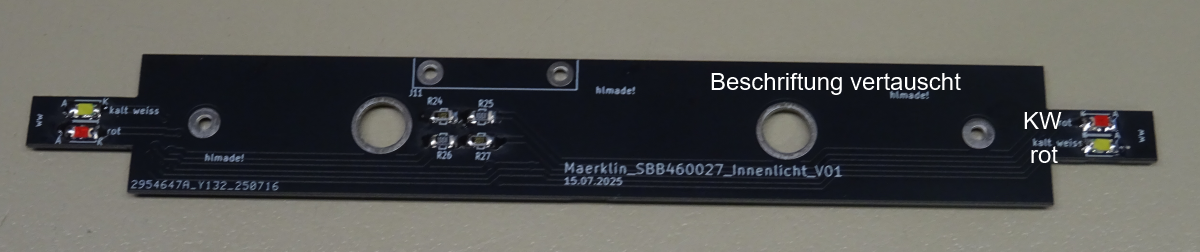

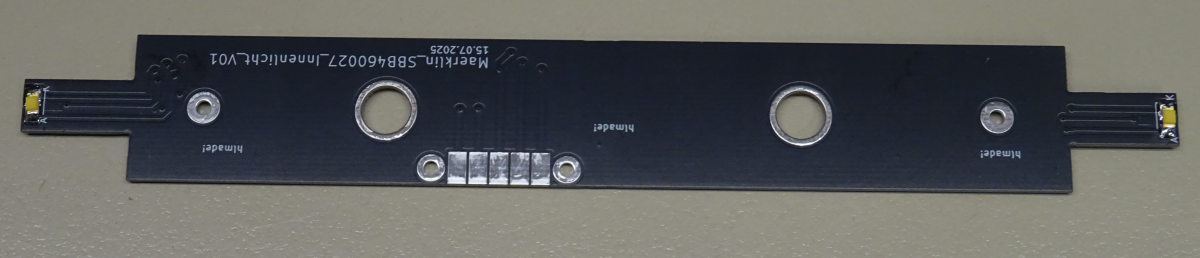

Maerklin_SBB460027_Innenlicht_V01.pdf
kein Bild

Bestückliste: ibom_Maerklin_SBB460027_V01.html
ibom_Maerklin_SBB460027_V01.html
ibom_Maerklin_SBB460027_Innenlicht_V01.html
 kein Bild

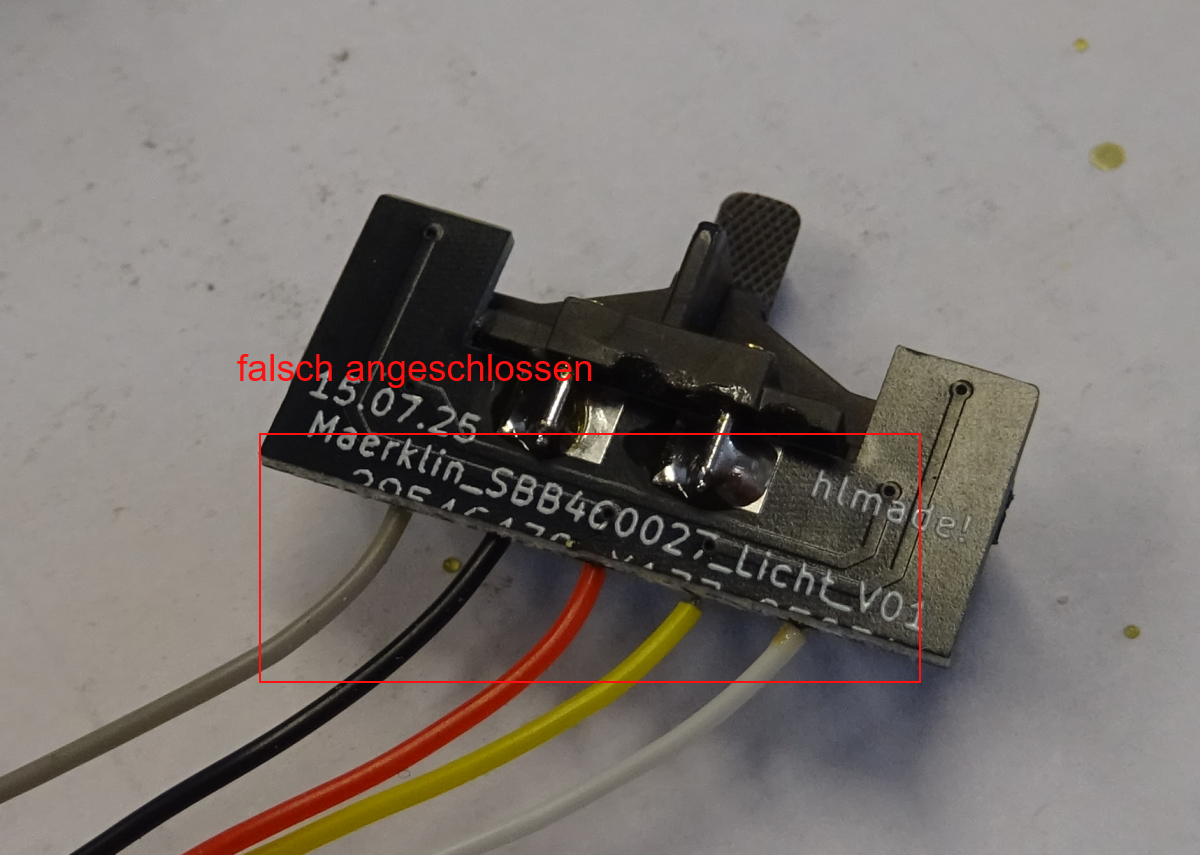

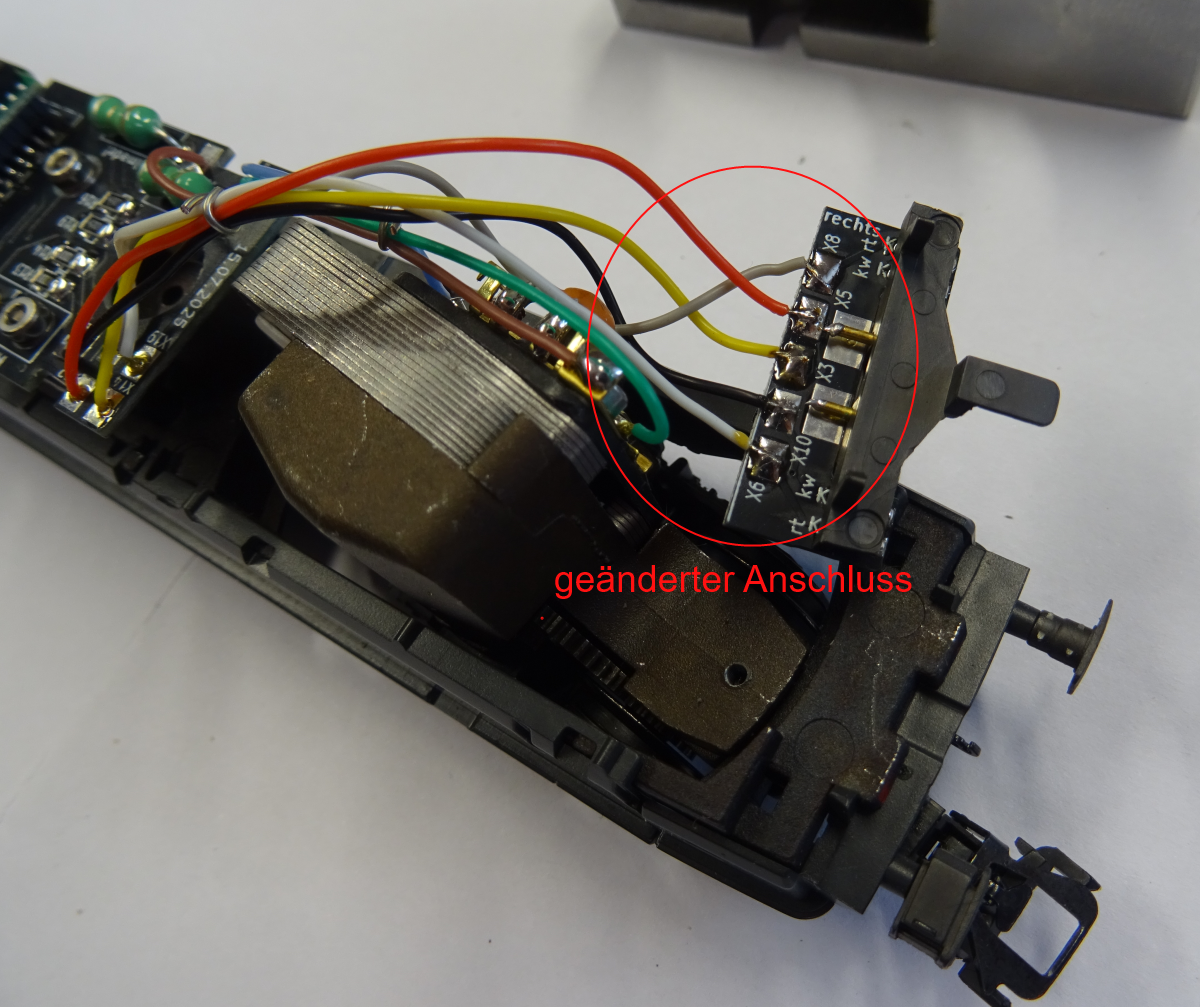

Layout: LED in original Glühlampenhalterung
kein Bild


-


-

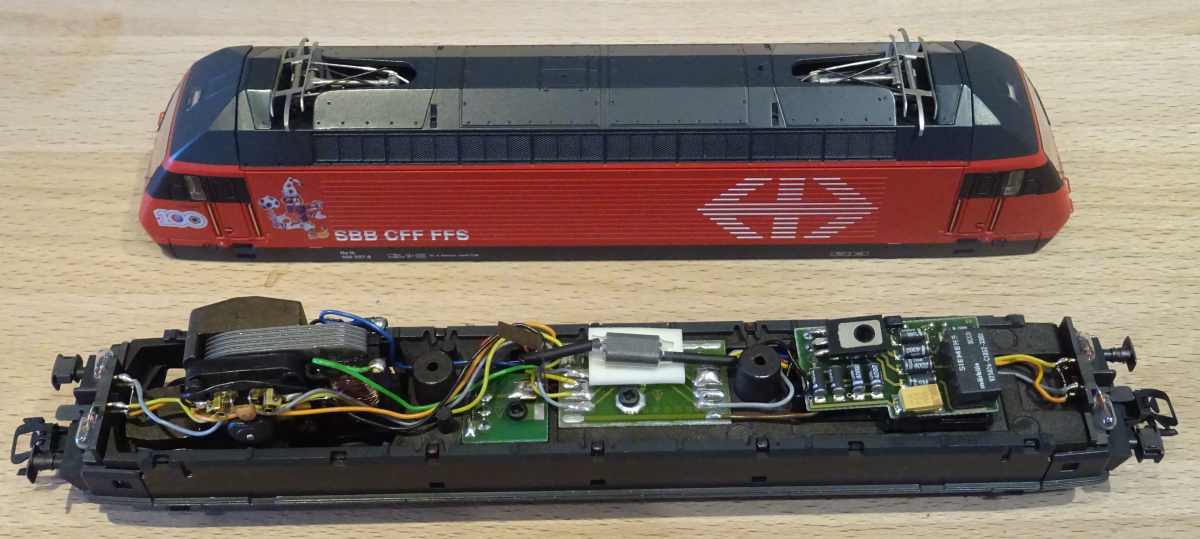

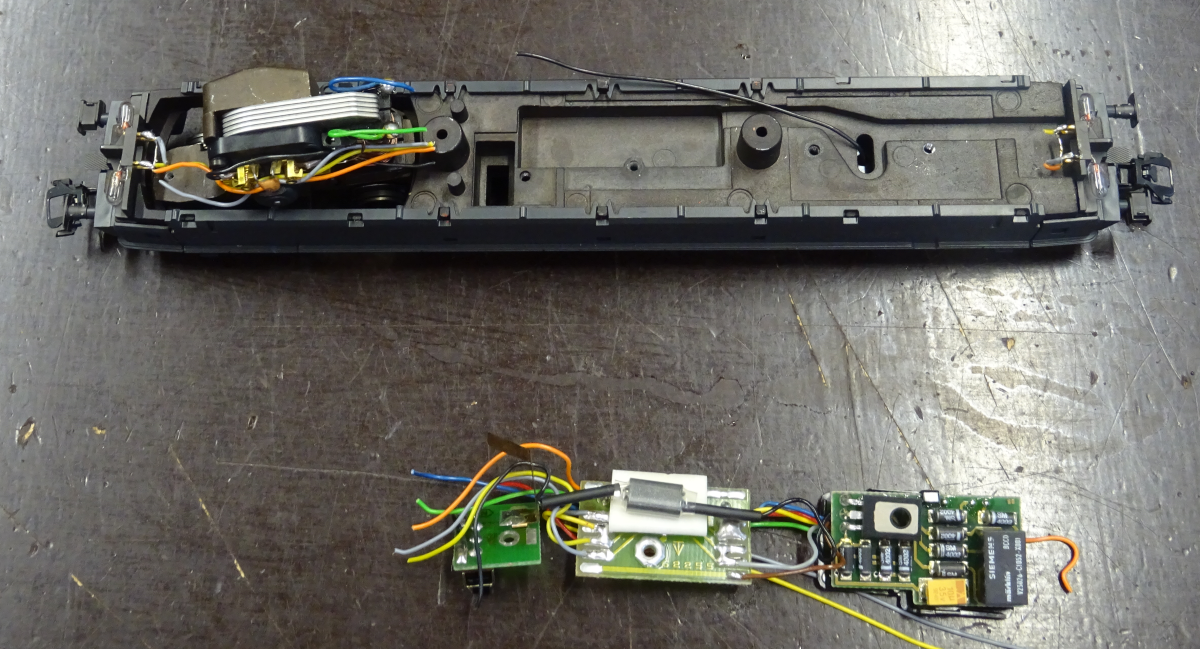

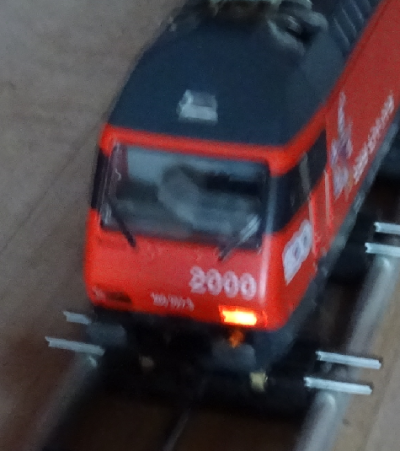

Originalzustand
- -



Schweizer Lichtwechsel Beleuchtungsmöglichkeiten
-

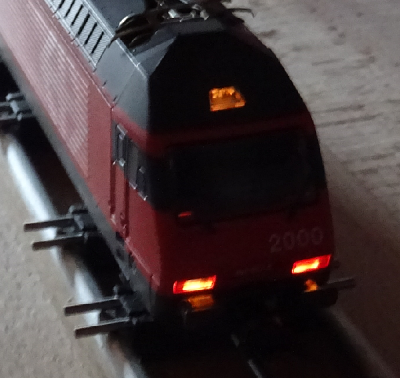

Zug_Vorwaerts
-		 Zug_Vorwaerts_Innenlicht
-		 Zug_Rueckwaerts
-		 Lok_Rueckwaerts
-		 Notsignal
-





-

-

-

-




-

-

-

-

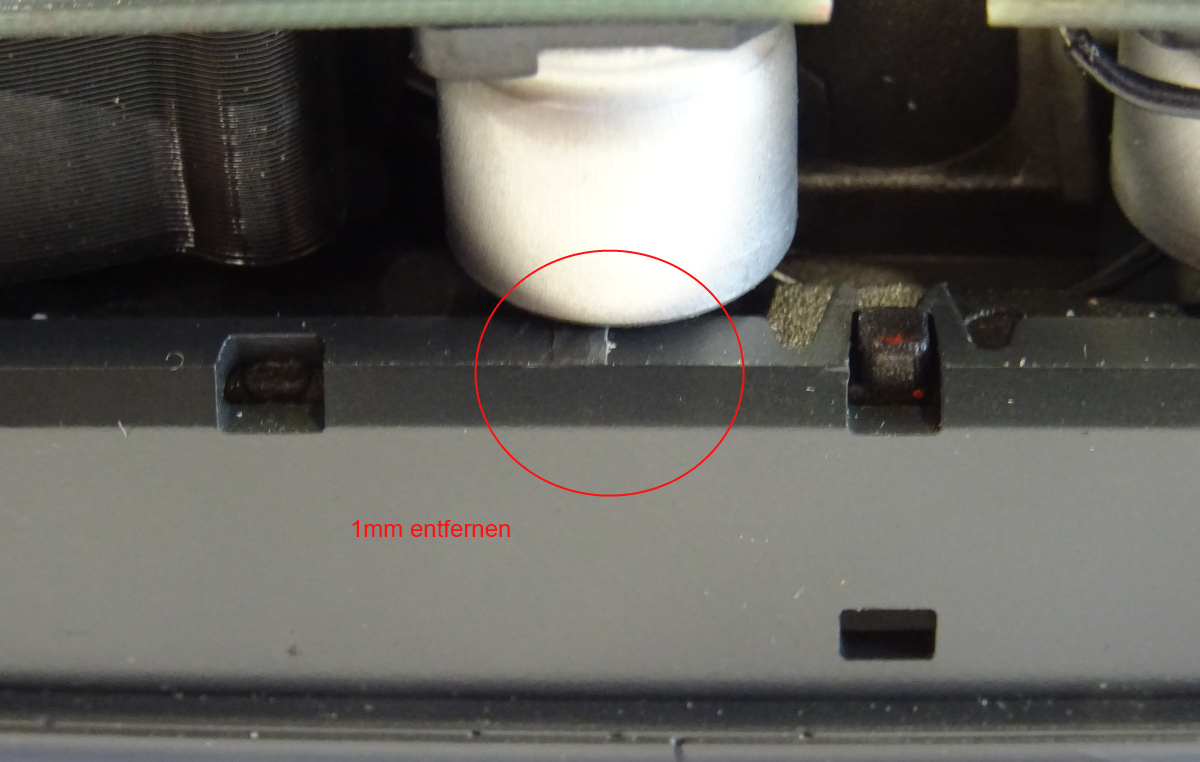

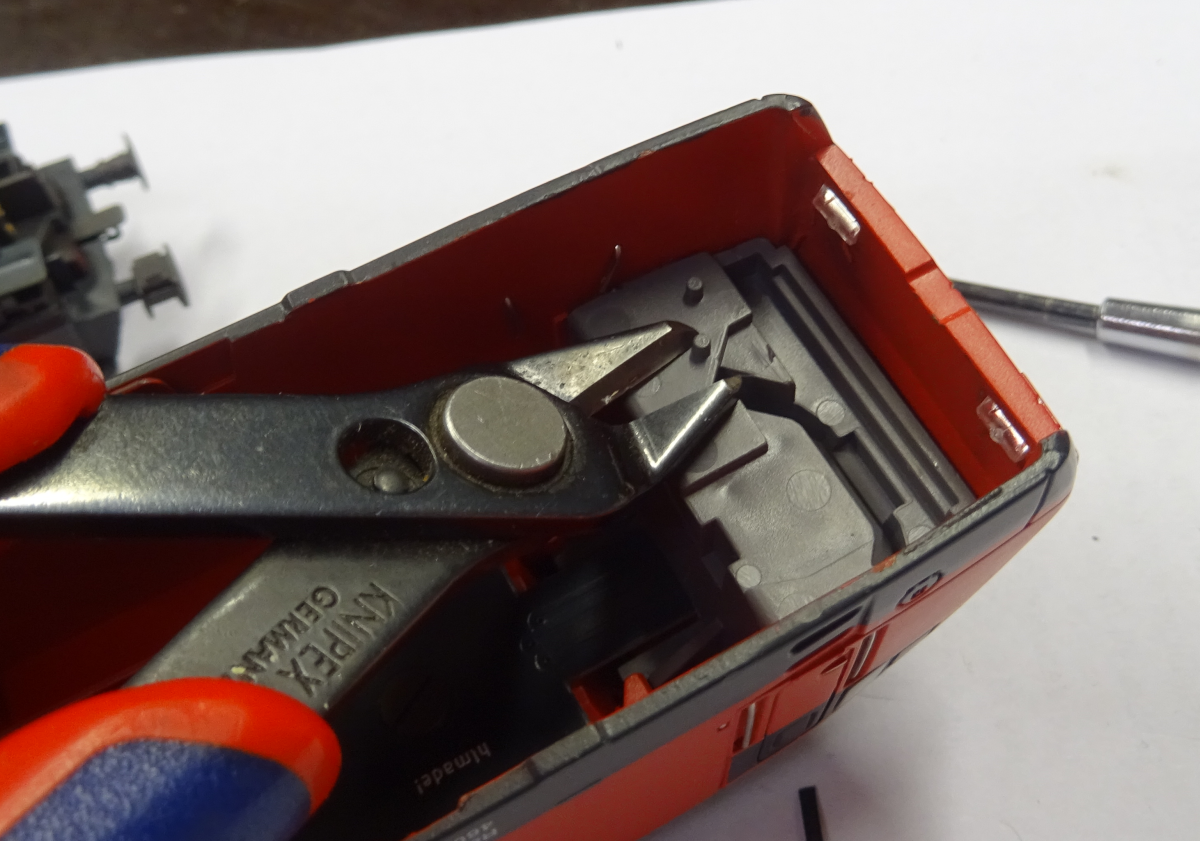

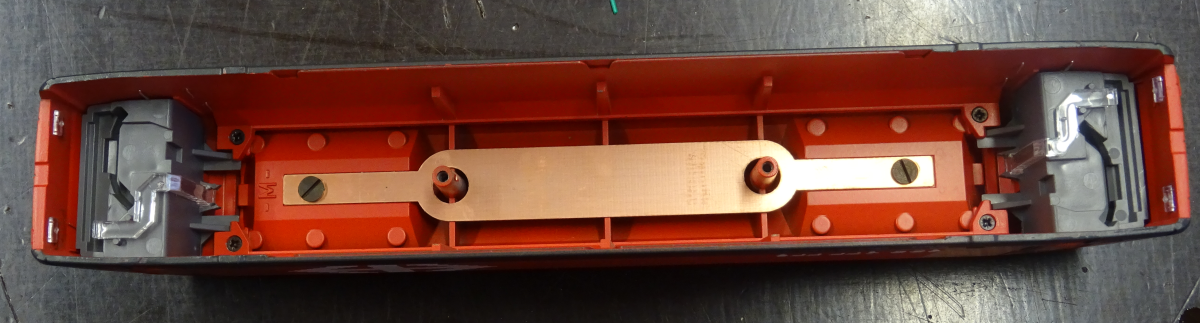

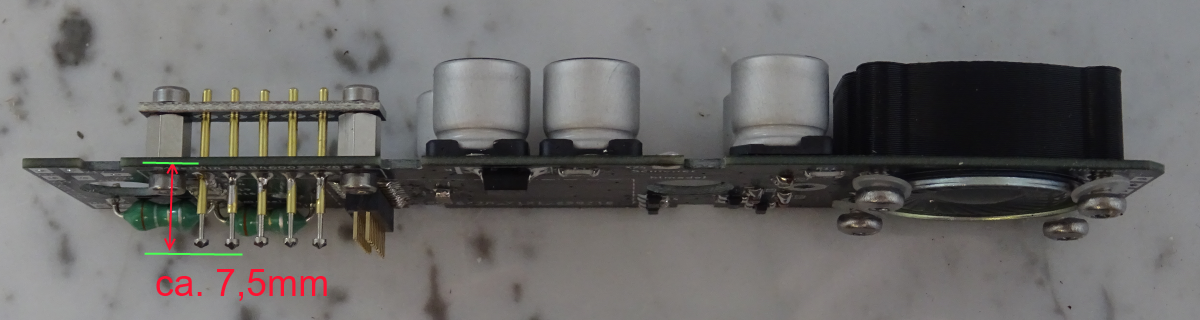

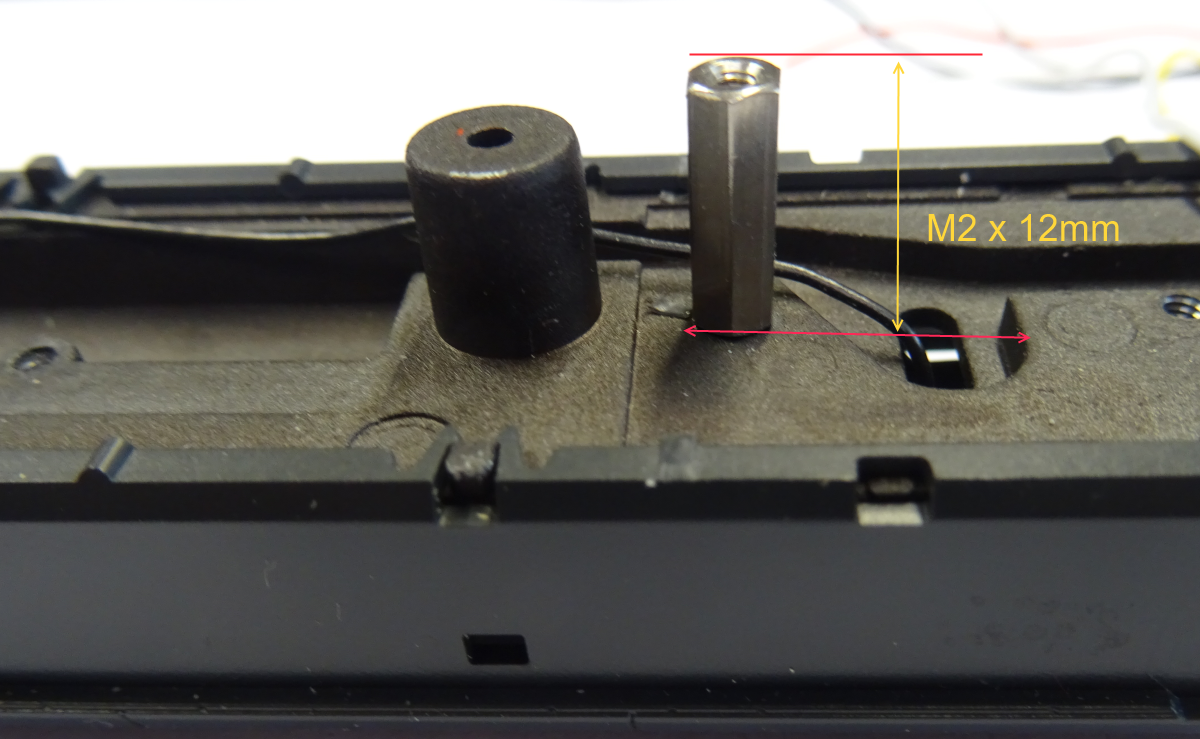

Abhängig davon wie tief die Gewinde in Chassis der Lok sind, müssen die Gewinde an den Abstandsbolzen etwas gekürzt werden.
-

-

-




-

-
Abhängig davon wie tief die Gewinde in Chassis der Lok sind, müssen die Gewinde an den Abstandsbolzen etwas gekürzt werden.
-

-

-

-

-

-

-

-

-









Video
