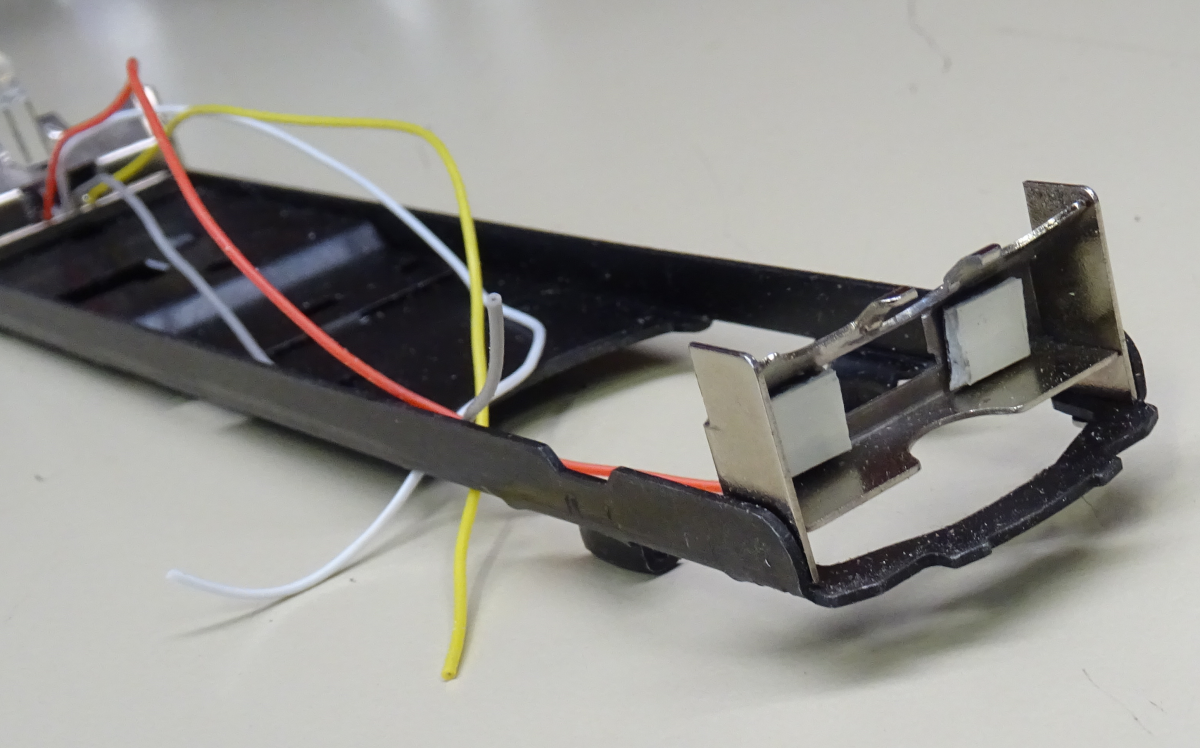

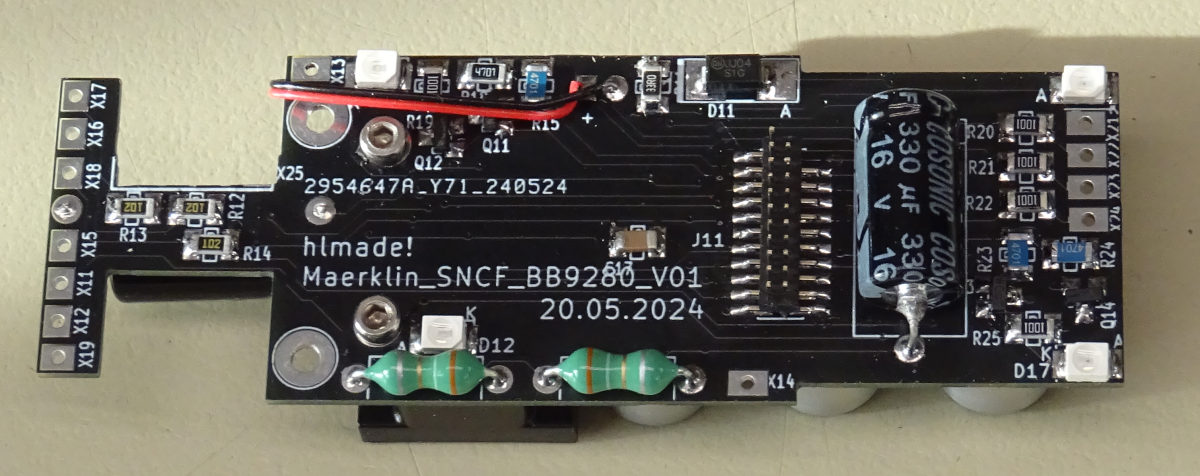

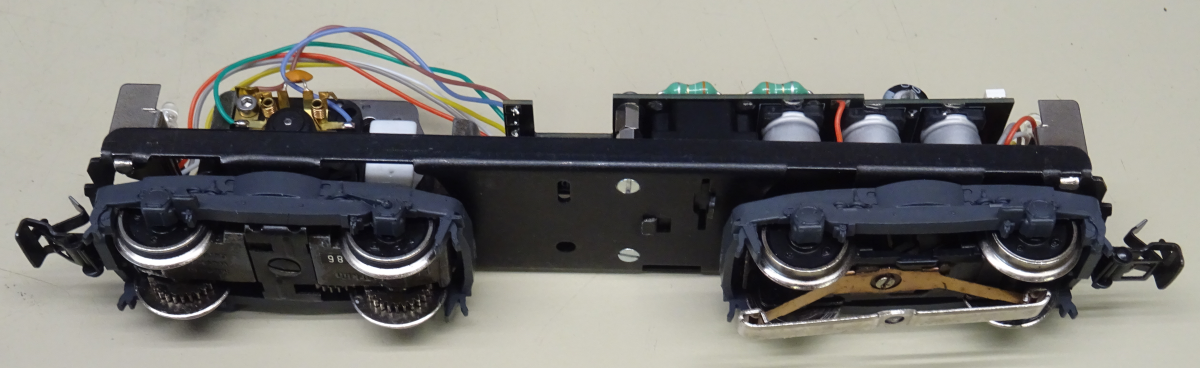

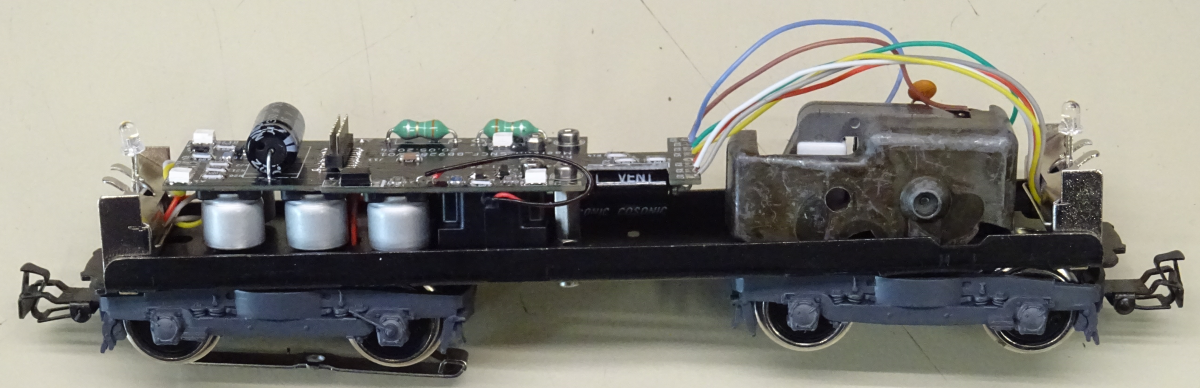

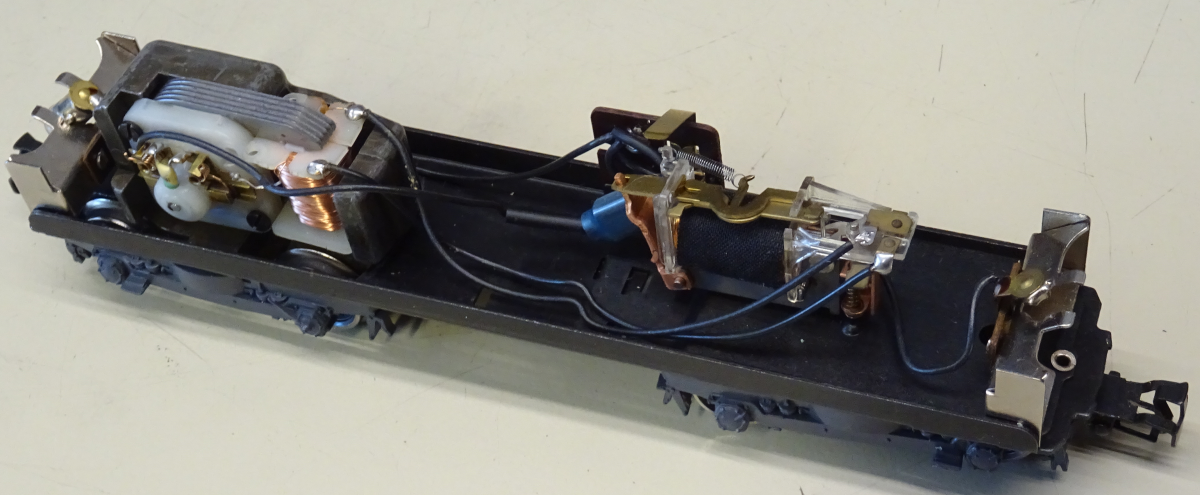

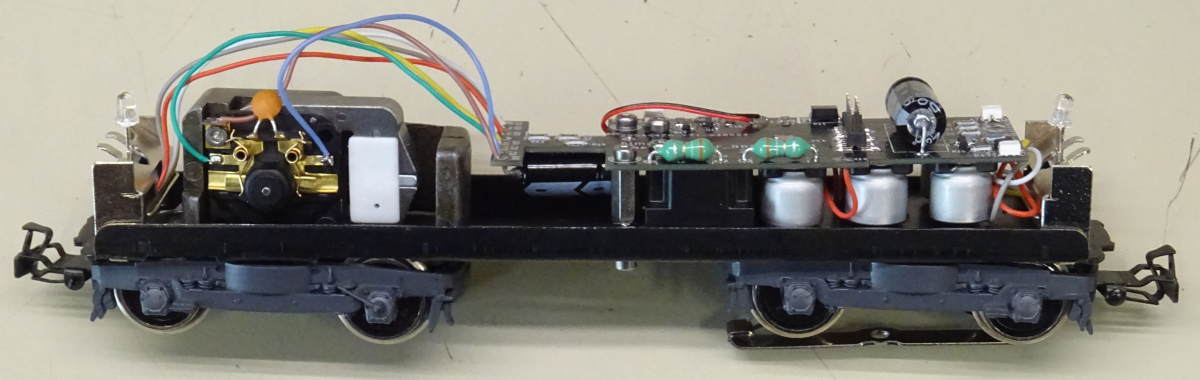

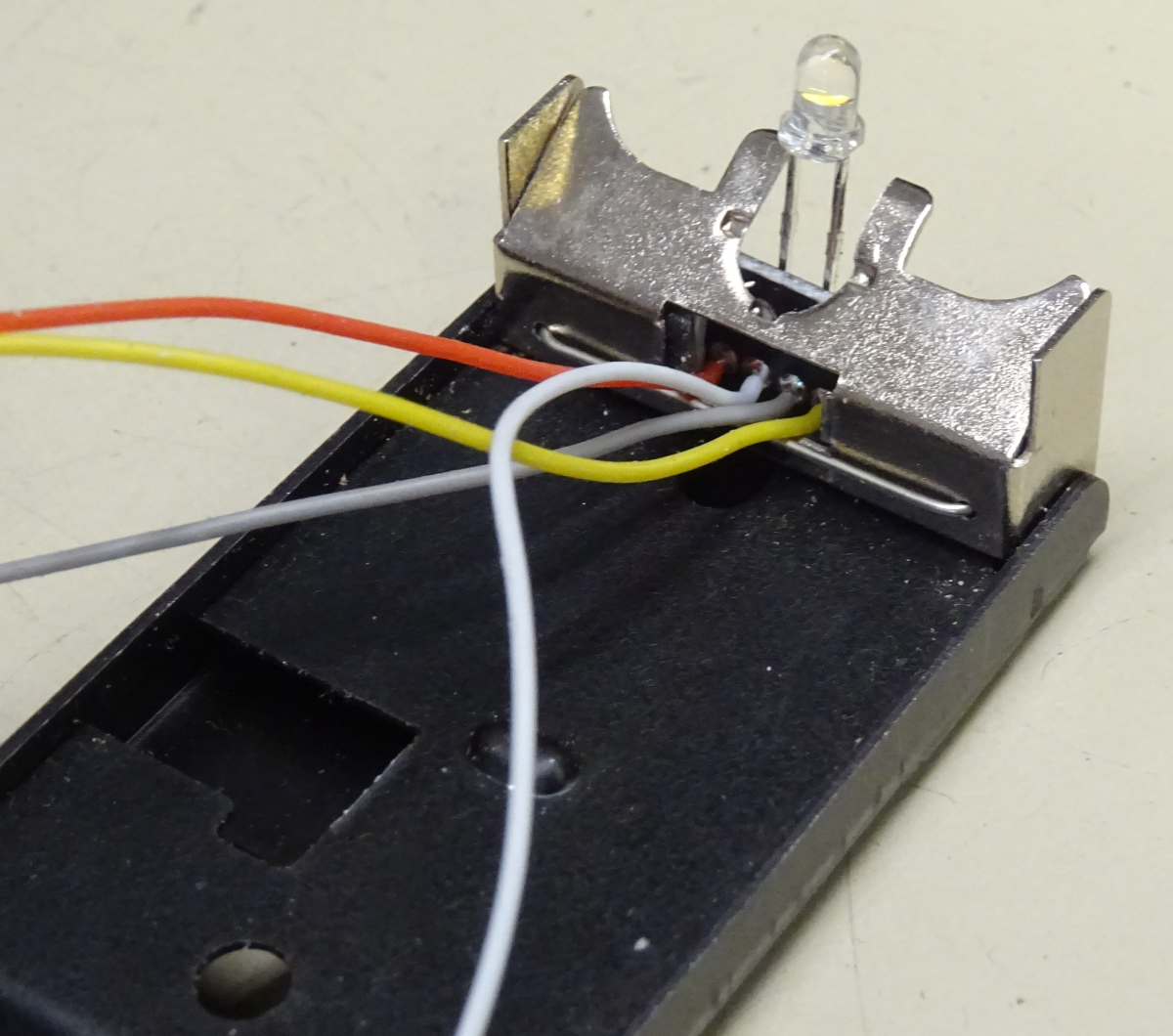

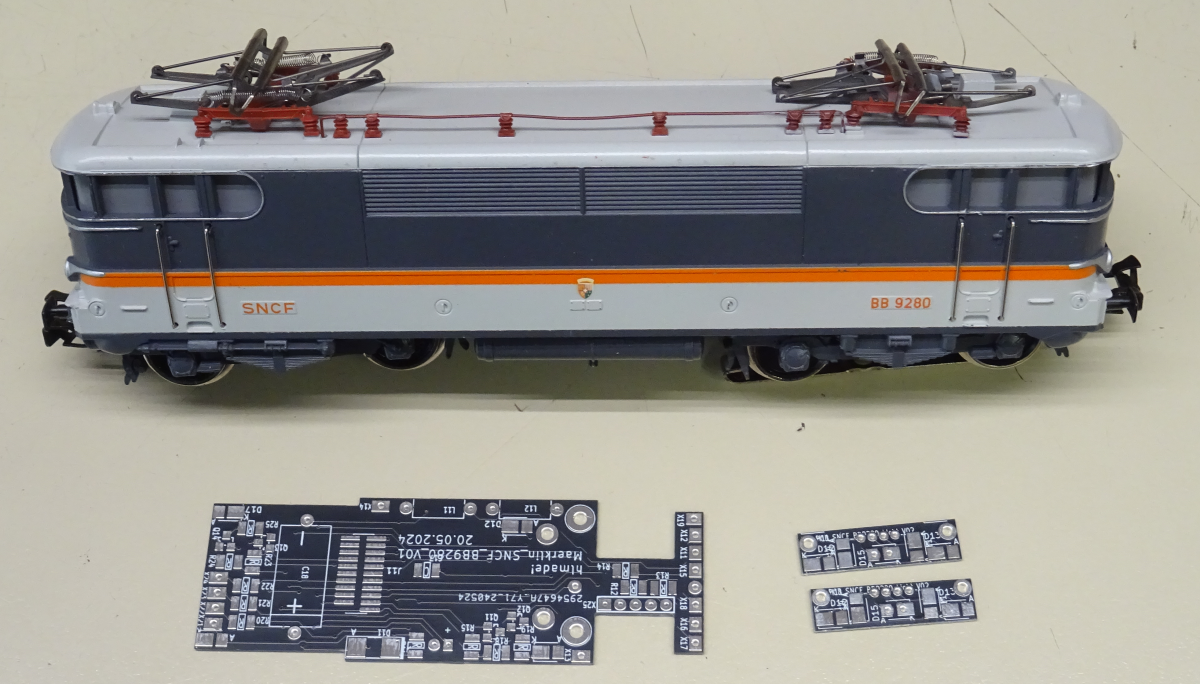

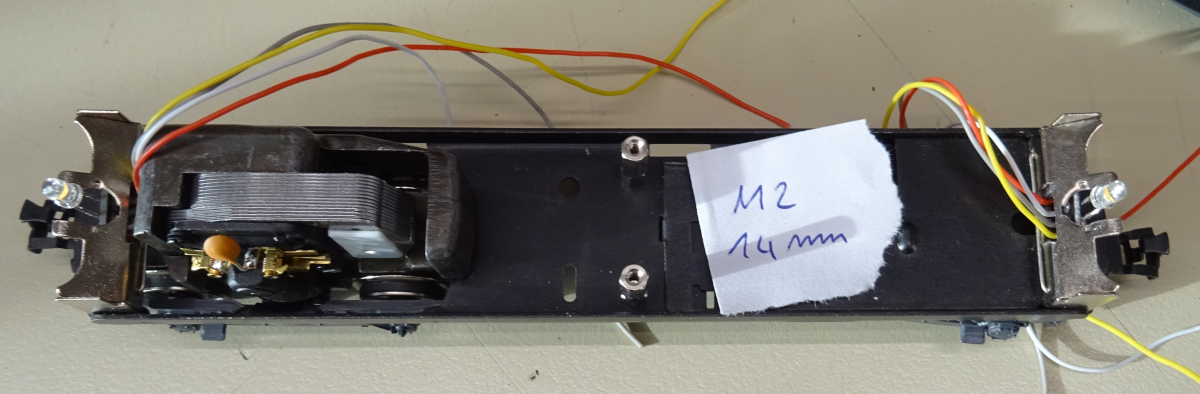

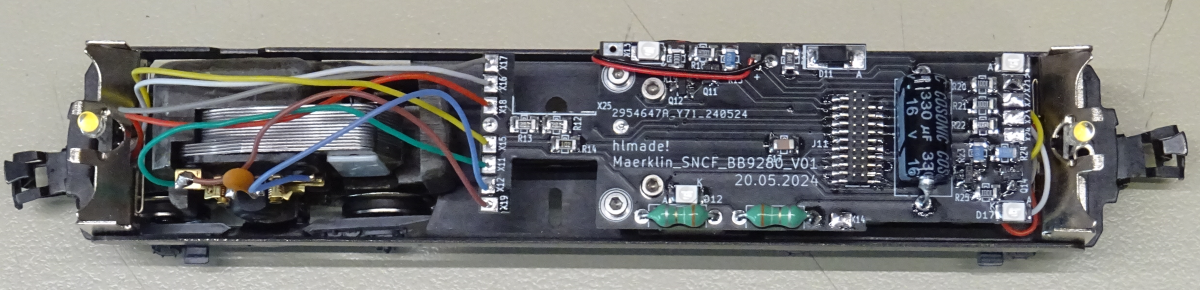

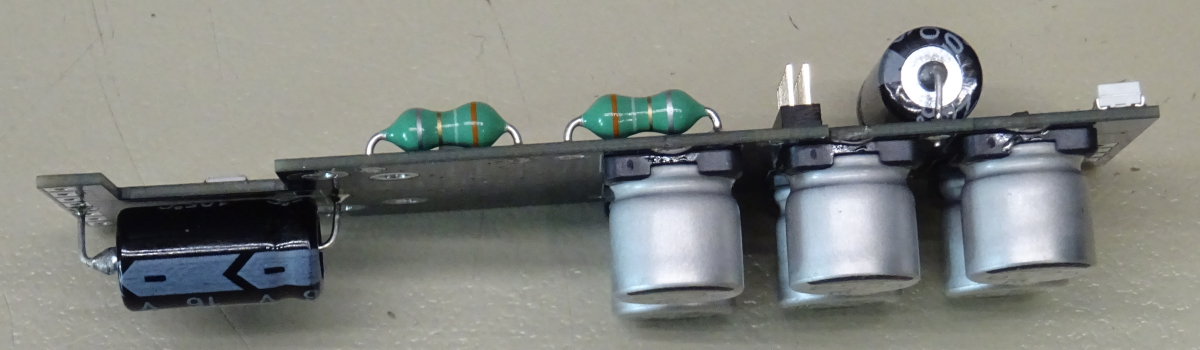

Digitalumbau Märklin Lok BR111 mit Lockplatine "Maerklin_SNCF_BB9280_V01"

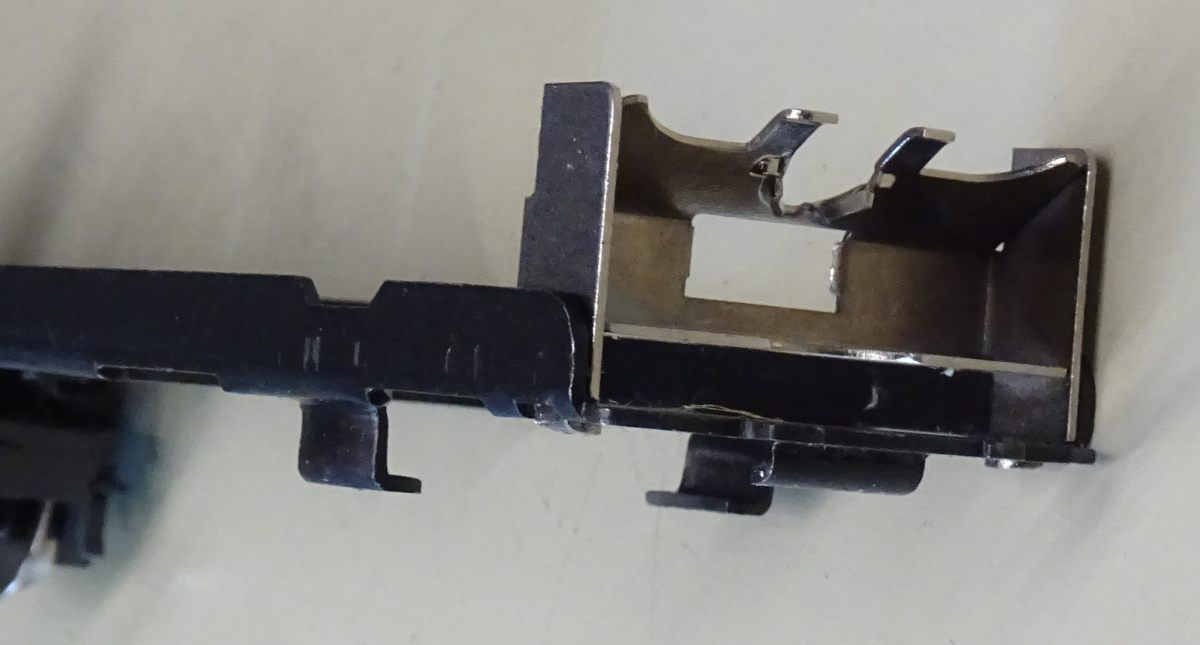

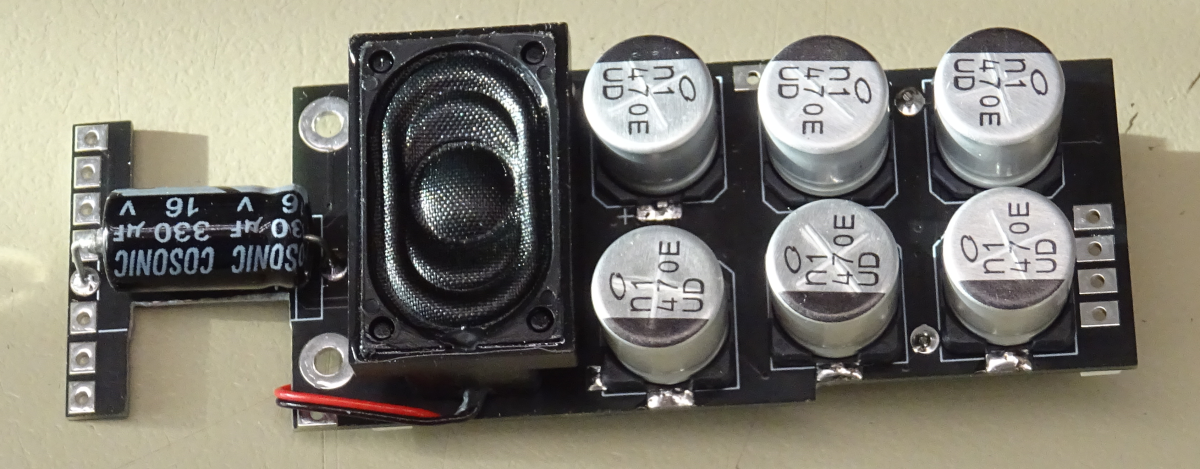

Funktionen:	Märklin Hochleistungsmotor, LED Licht, rotes Schlusslicht, Sound, Pufferfunktion, (Licht Führerstand)
Bemerkung:	Scheiben sind lichtundurchlässig, Führerstandsbeleuchtung macht nur mit anderen Frontscheiben Sinn. An der Platine muss leicht nachbearbeitet (gefeilt) werden.

Schaltplan:	Schaltplan_Maerklin_SNCF_BB9280_V01.pdf Schaltplan_Maerklin_SNCF_BB9280_Beleuchtung_V02.pdf

Bestückliste:	ibom_Maerklin_SNCF_BB9280_V01.html ibom_Maerklin_SNCF_BB9280_Beleuchtung_V02.html

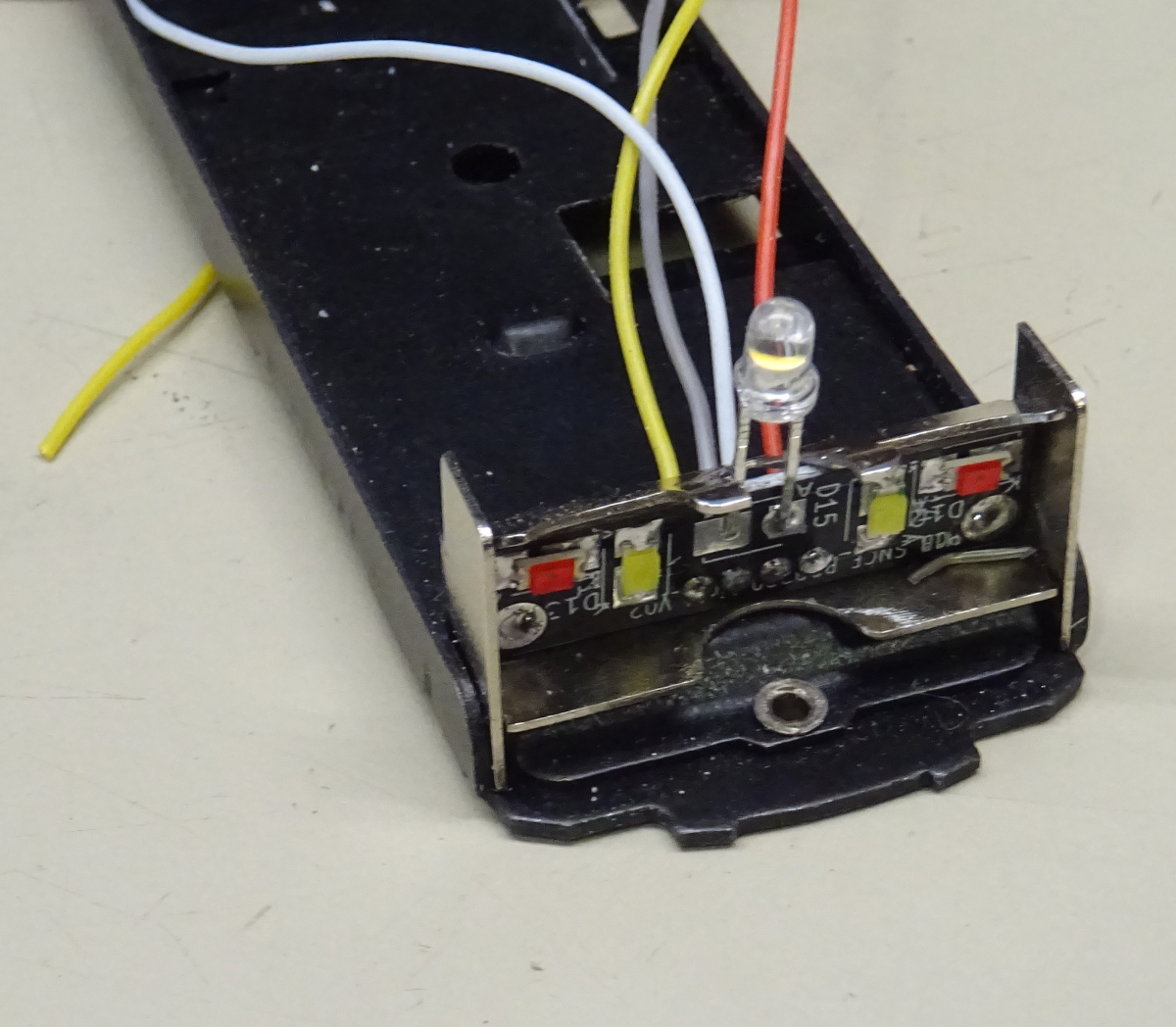

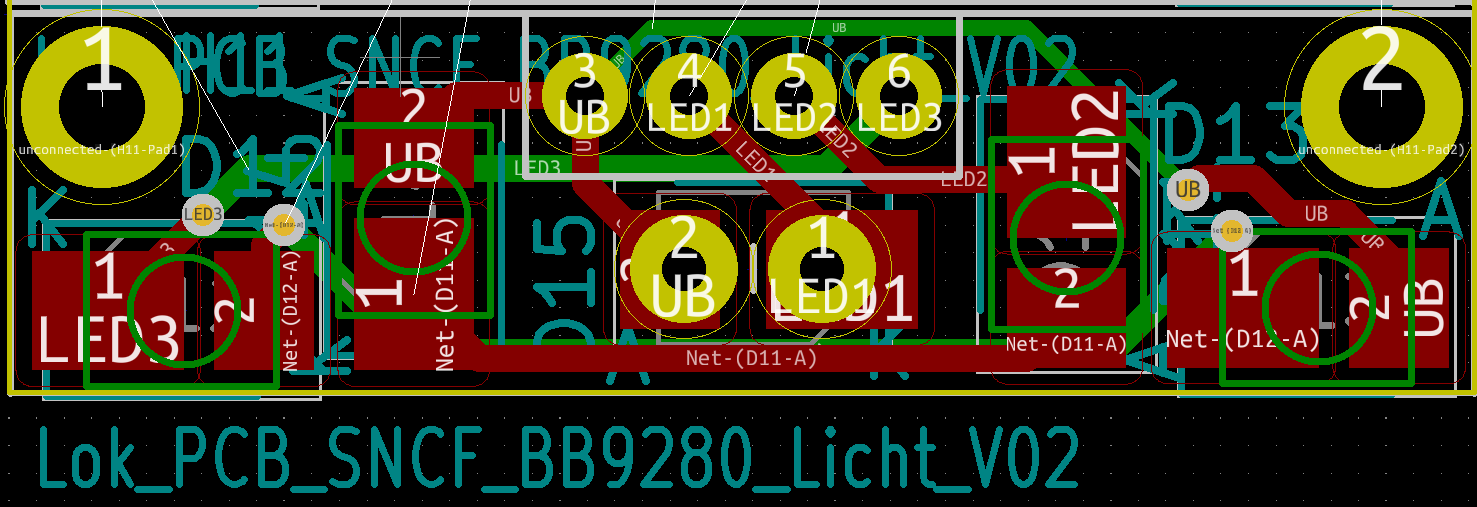

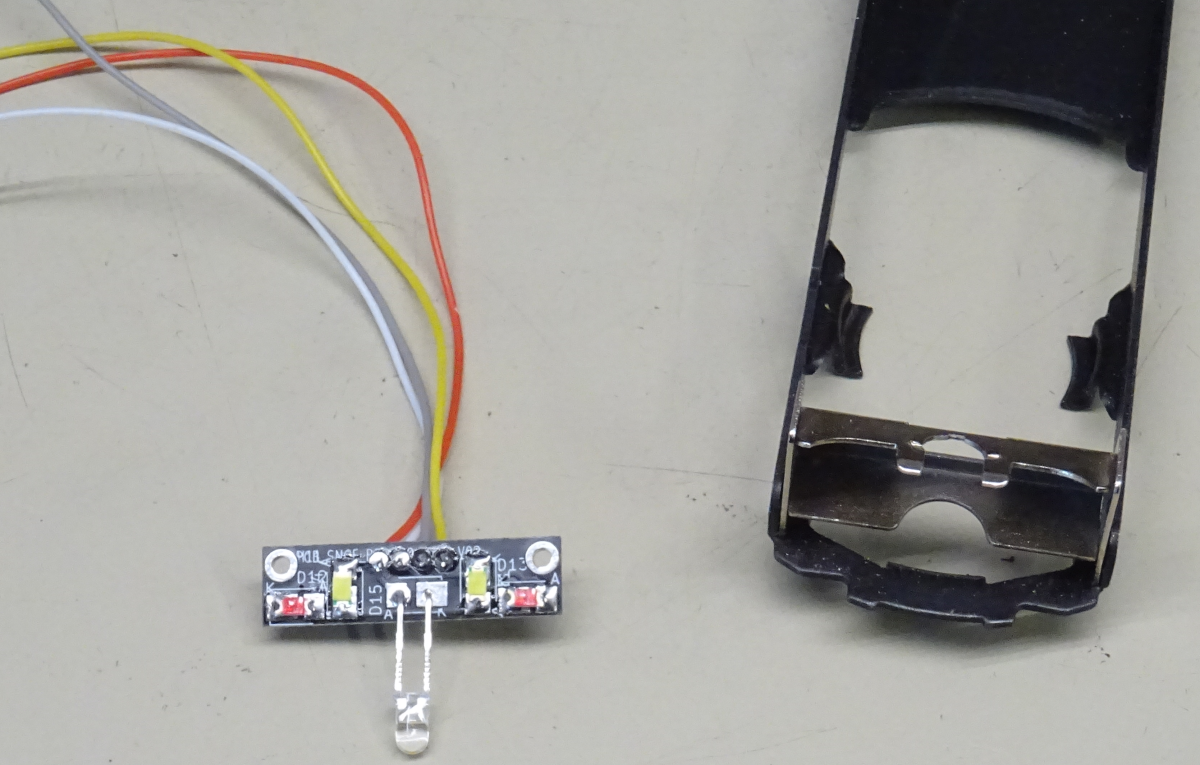

Layout:	Layout_Maerklin_SNCF_BB9280_Beleuchtung_V02.png

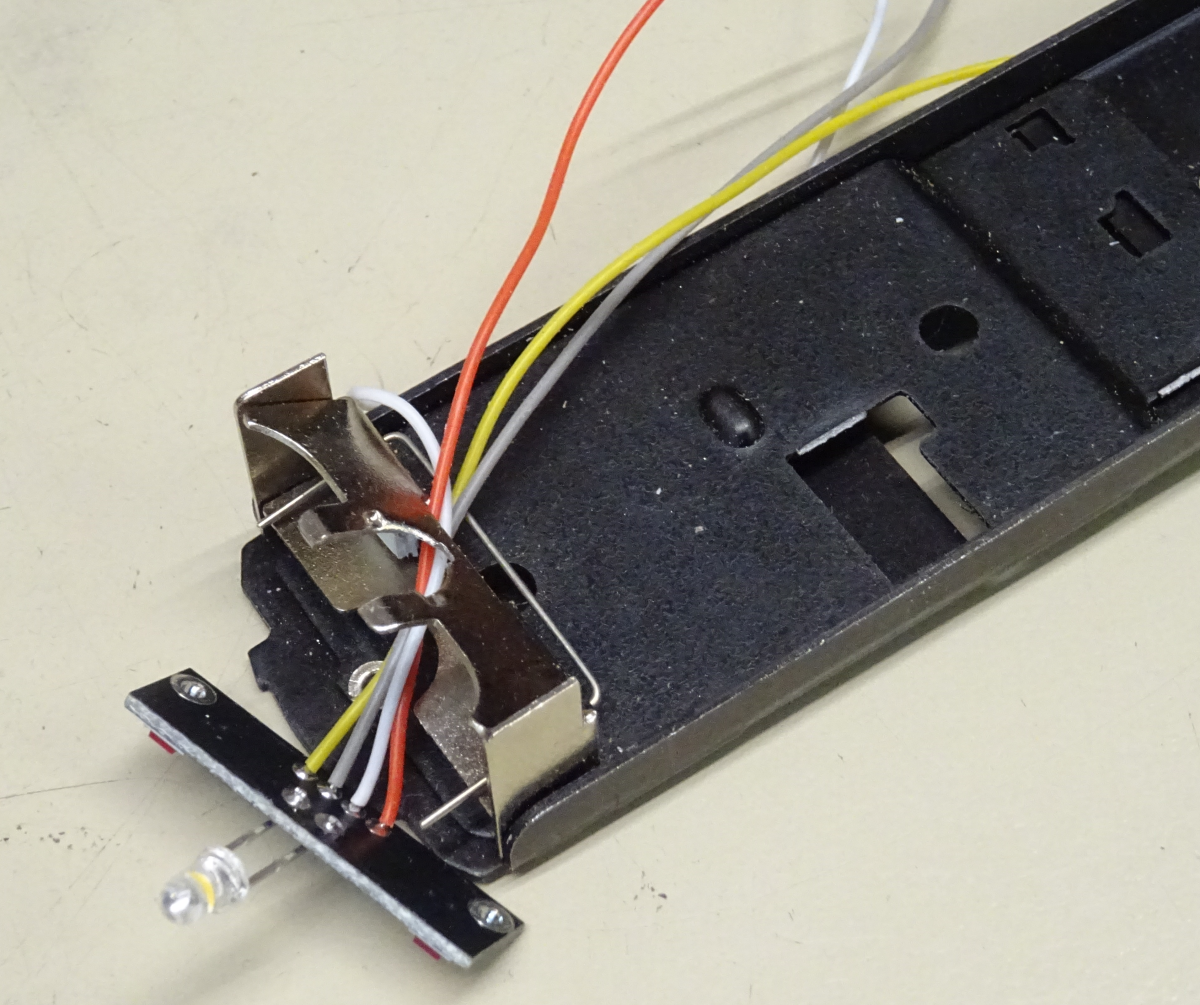

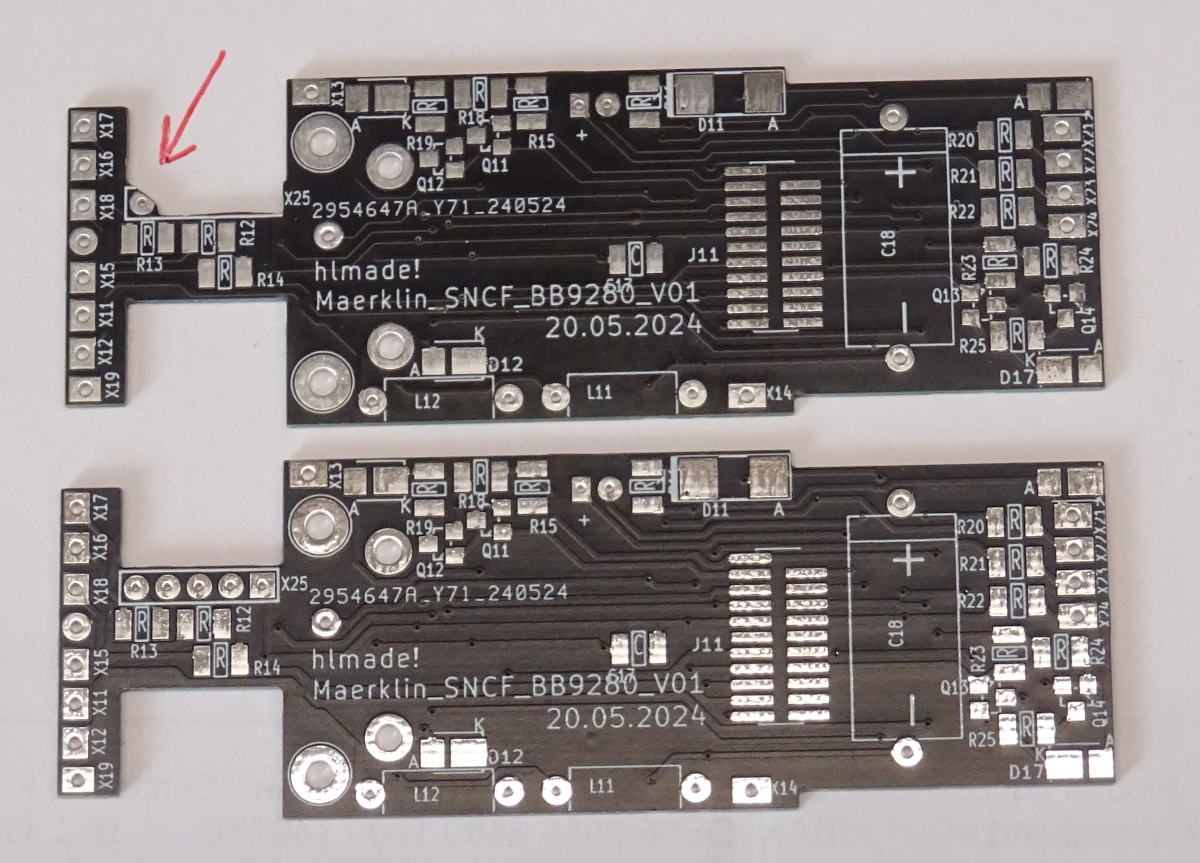

Aufgrund eines Konstruktionsfehlers müssen nicht benötigte Pads entfernt werden. Die erste Durchkontaktierung muss bleiben, da sonst ein Signal unterbrochen wird.
