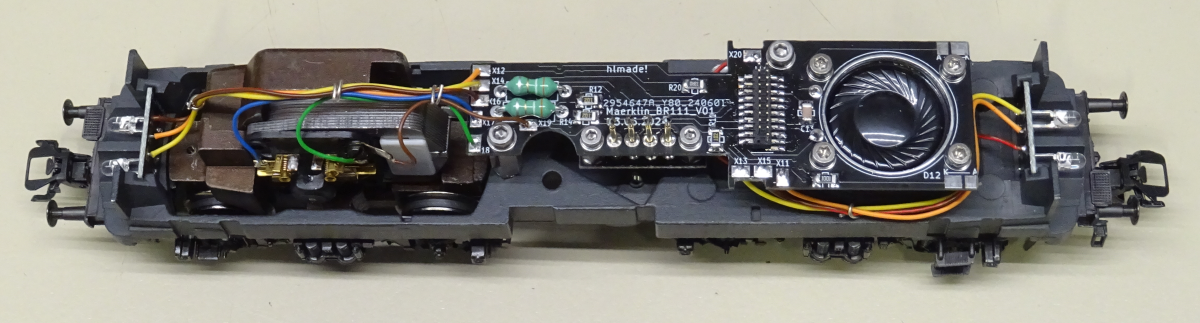

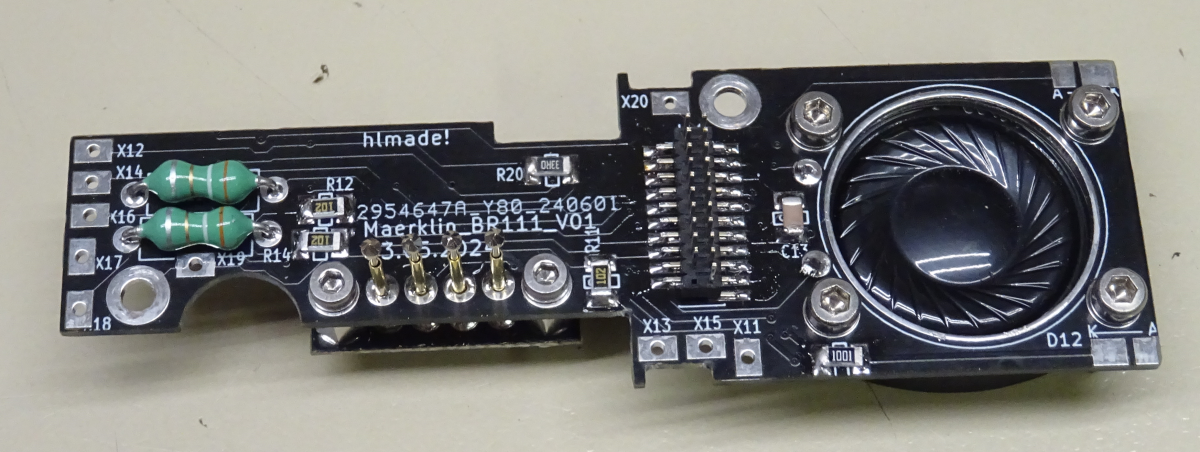

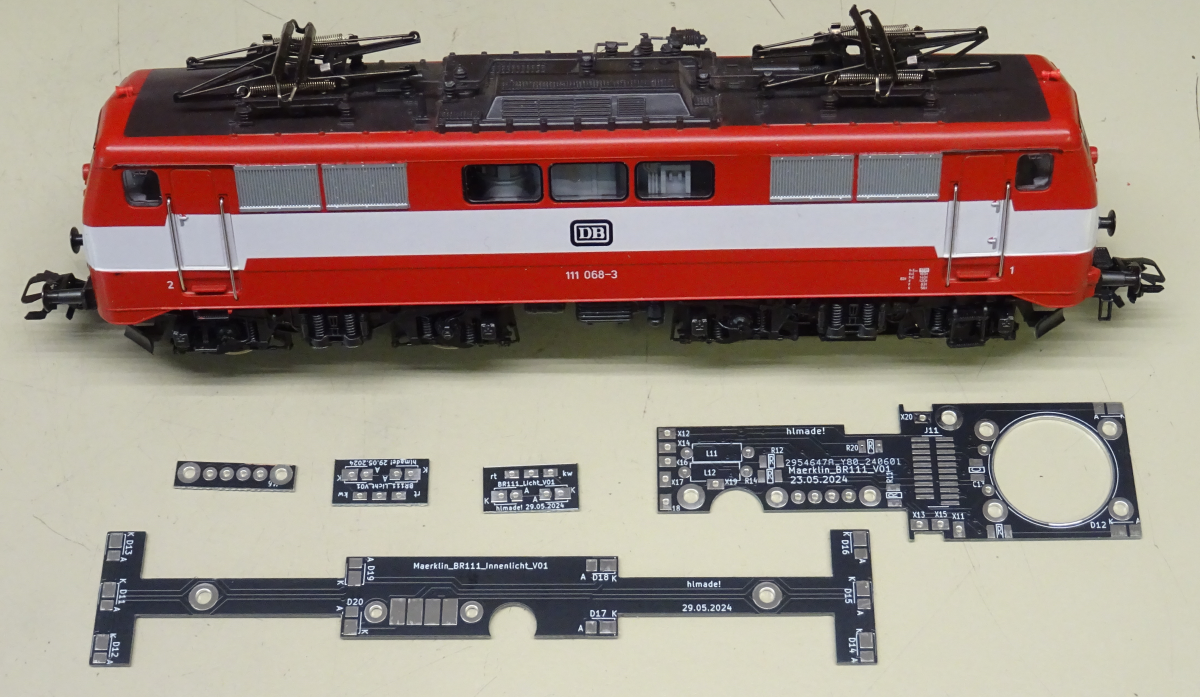

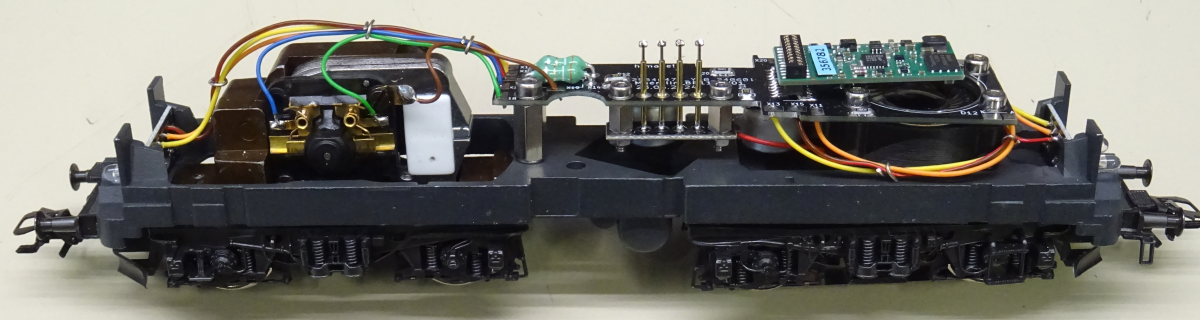

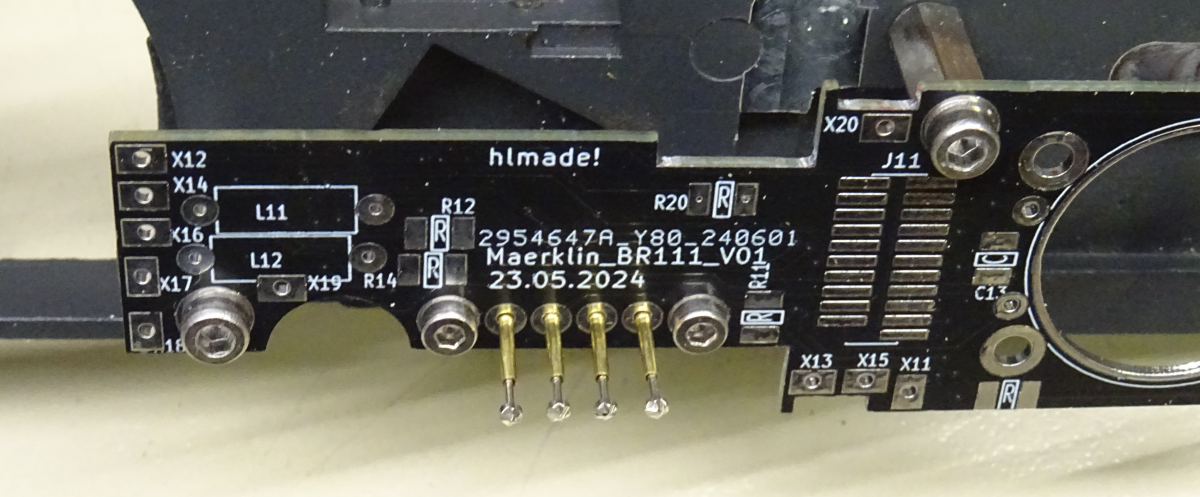

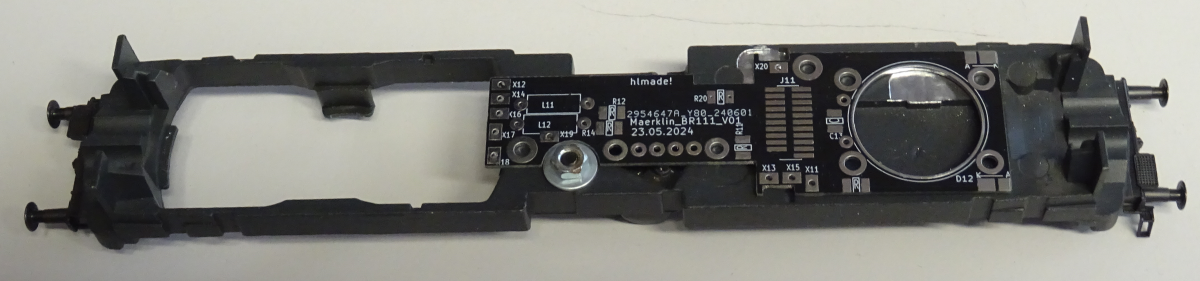

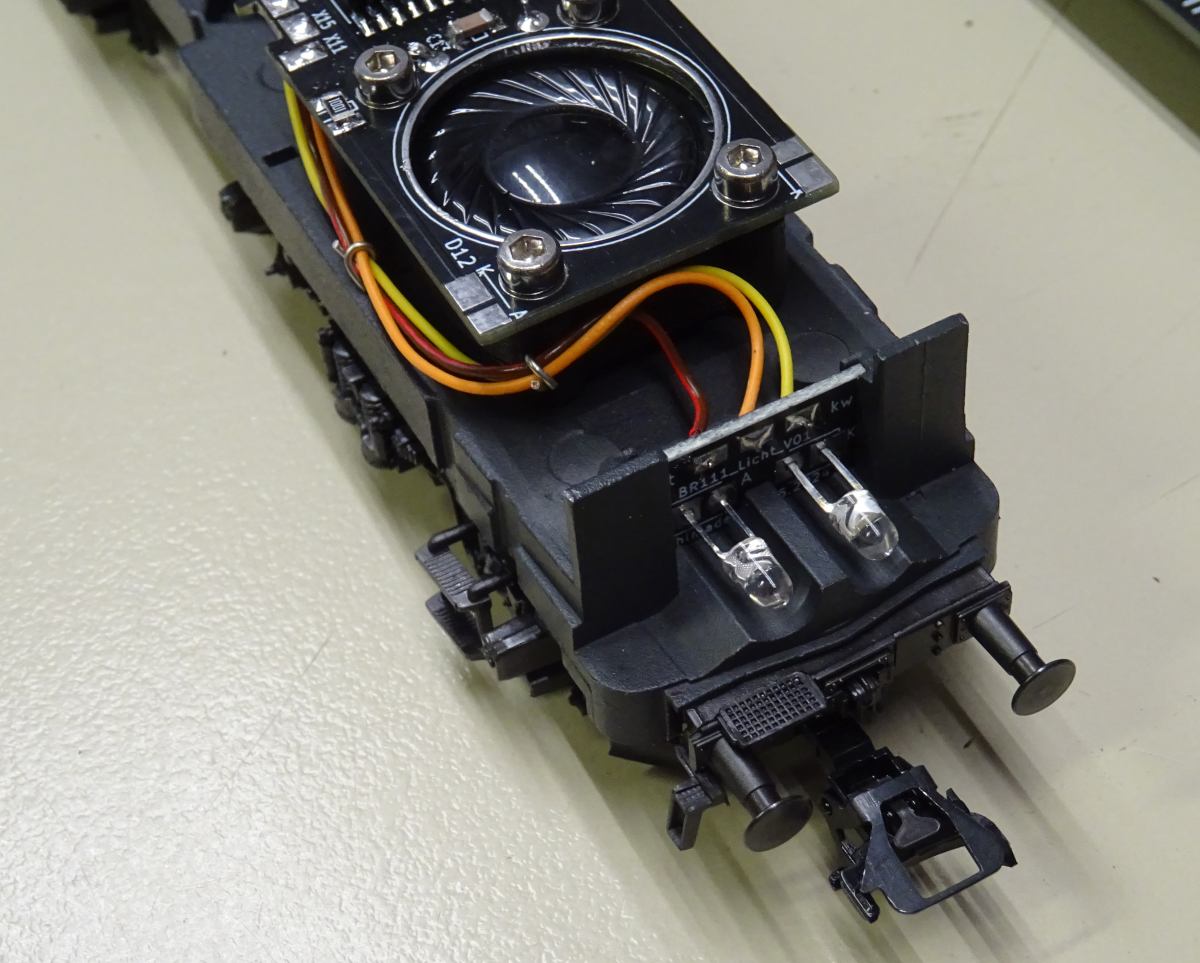

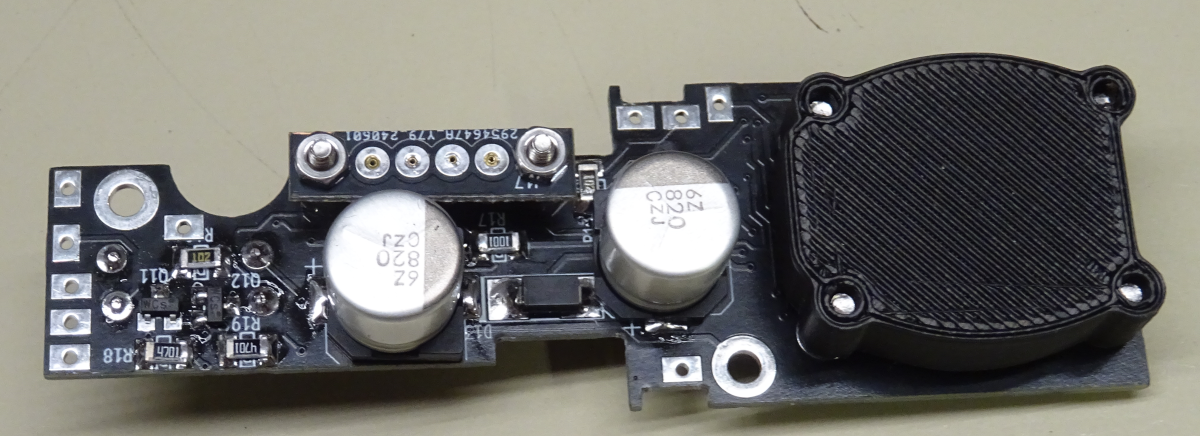

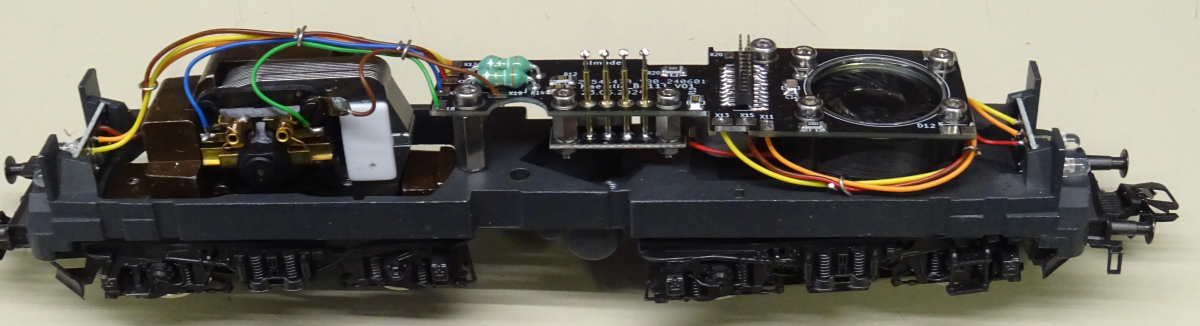

Digitalumbau Märklin Lok BR111 mit Lockplatine "Maerklin_BR111_V01"

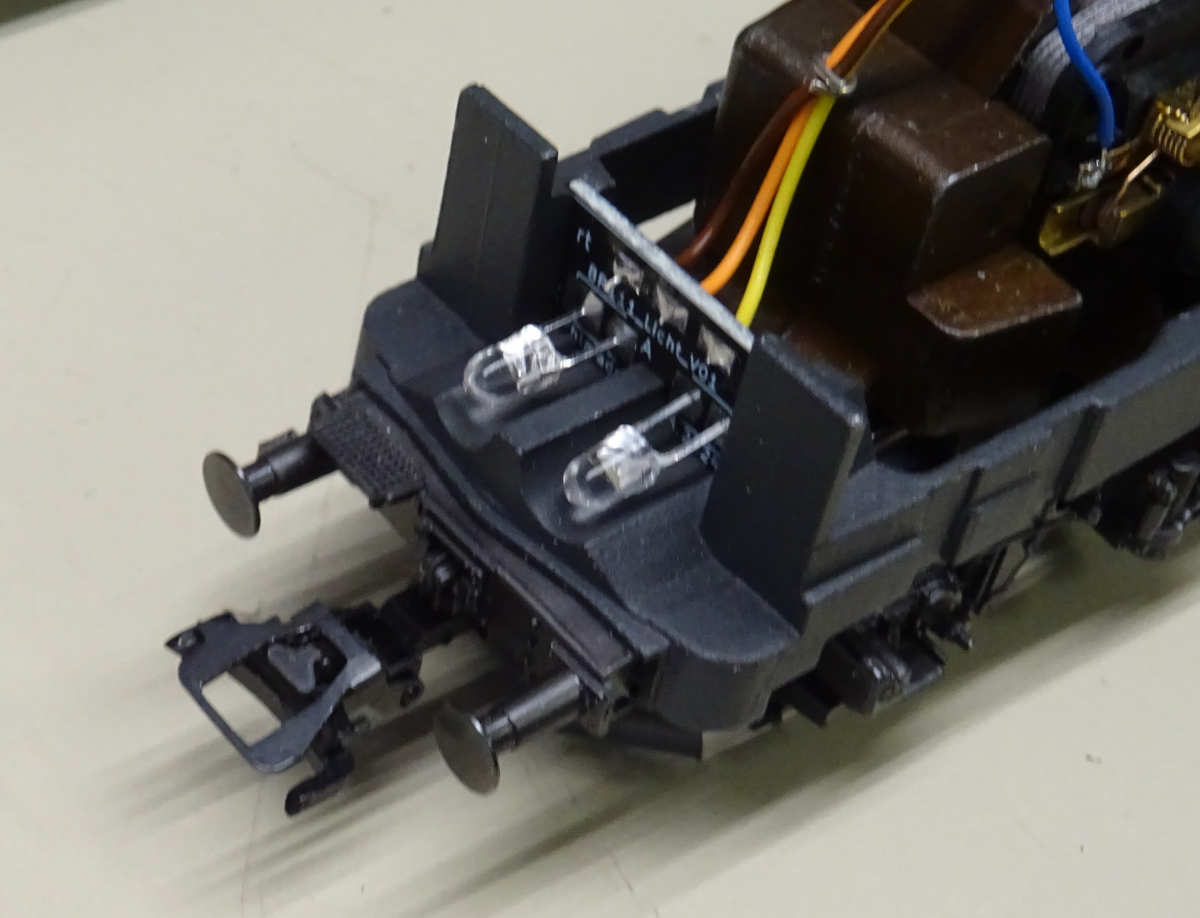

Funktionen:	Märklin Hochleistungsmotor, LED Licht, rotes Schlusslicht, Sound, Pufferfunktion, Licht Mitte , Licht Führerstand

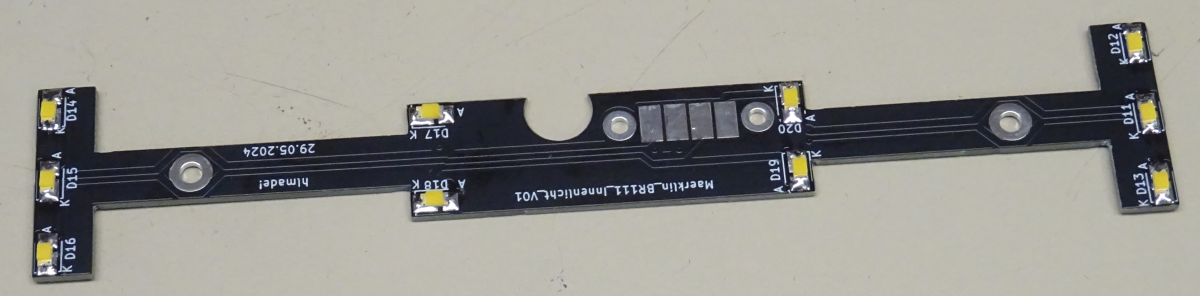

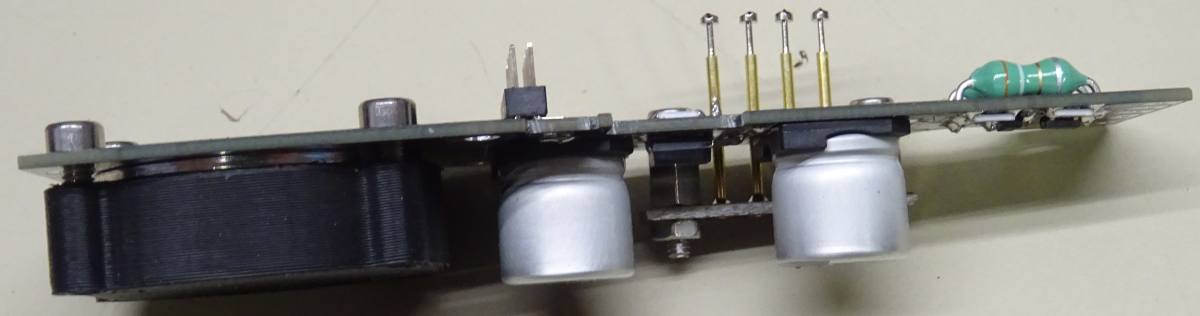

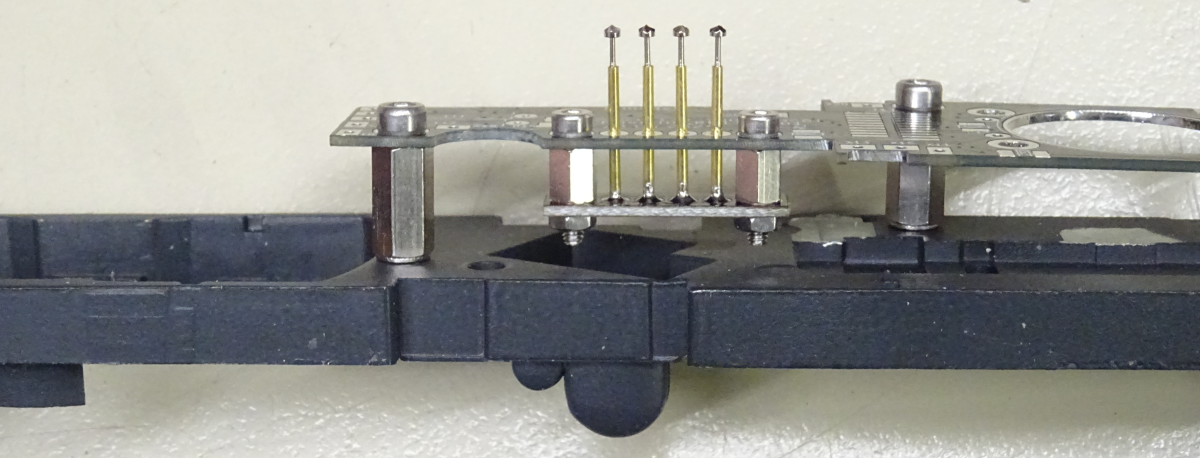

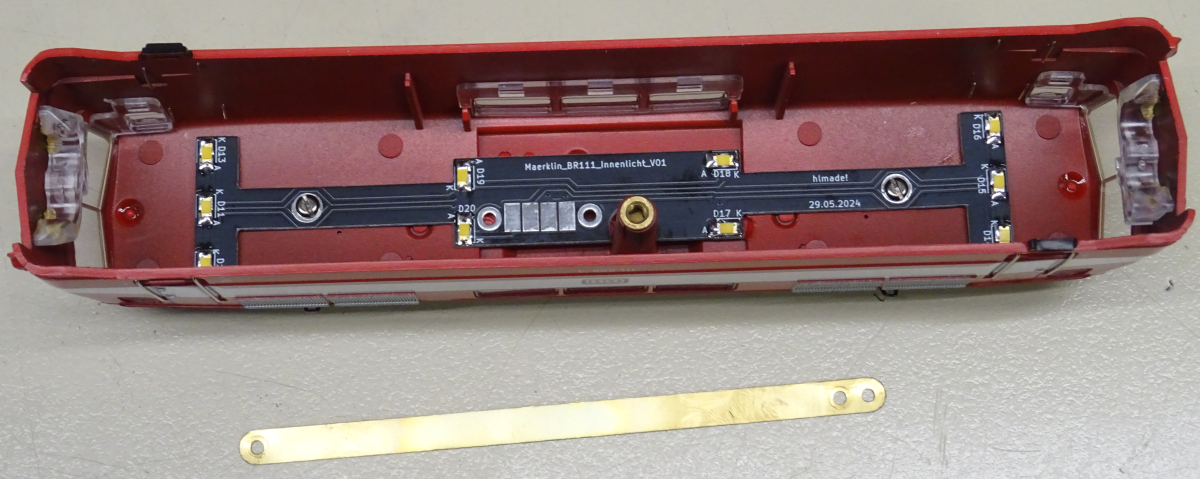

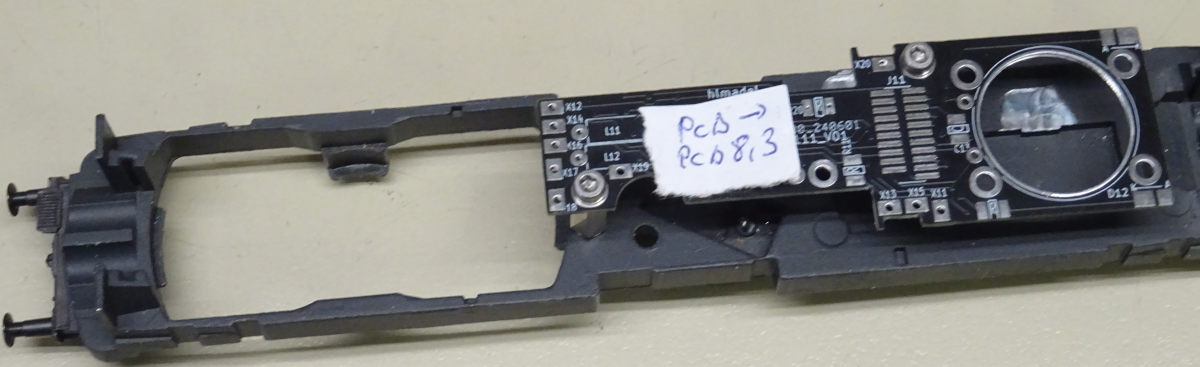

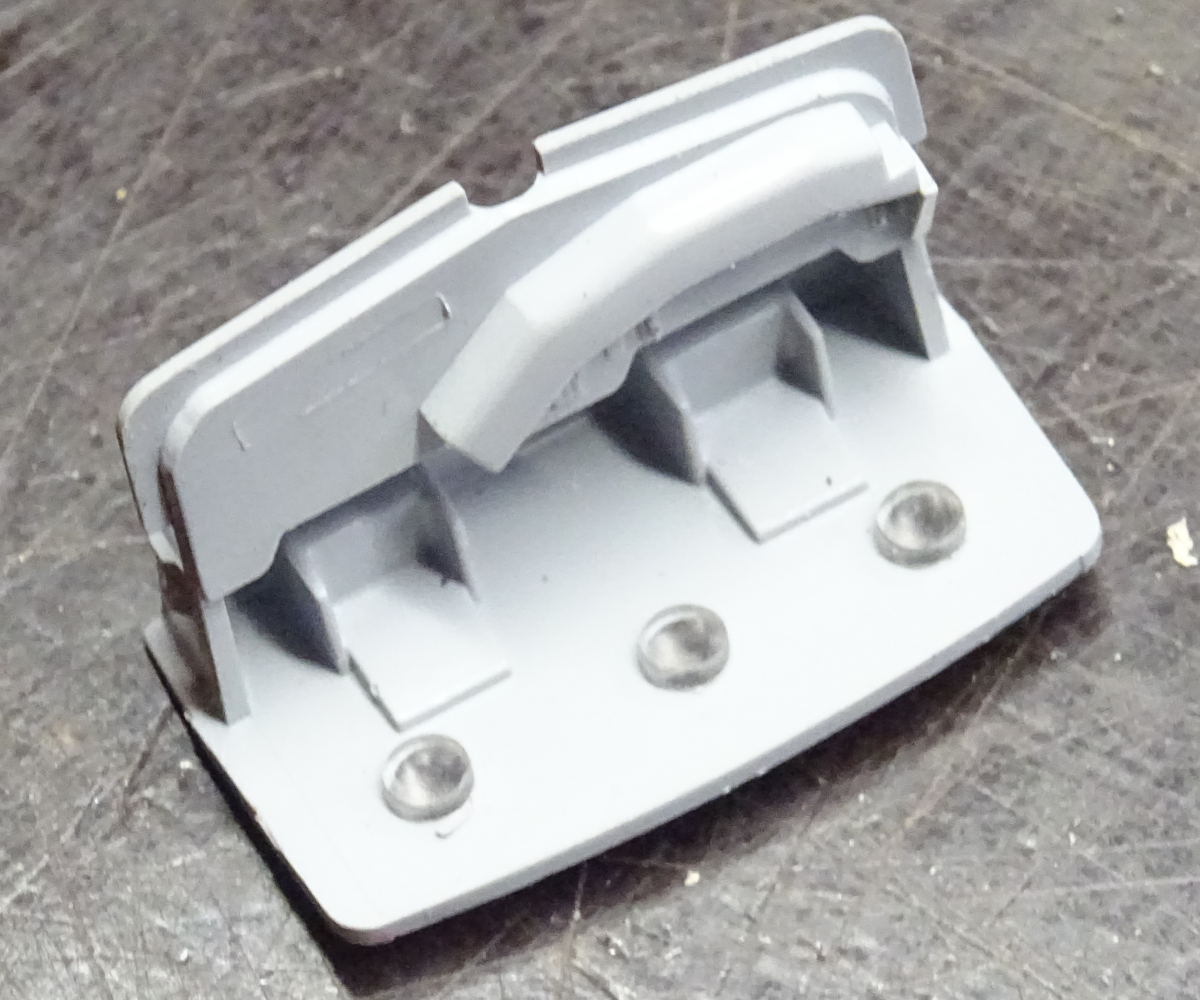

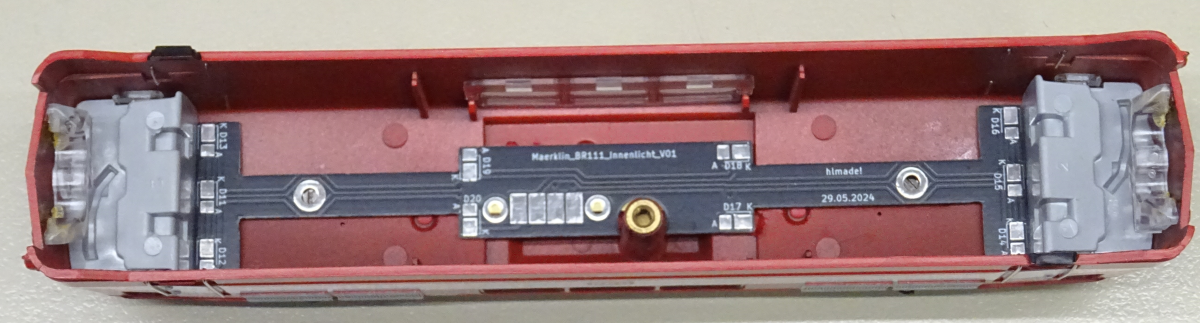

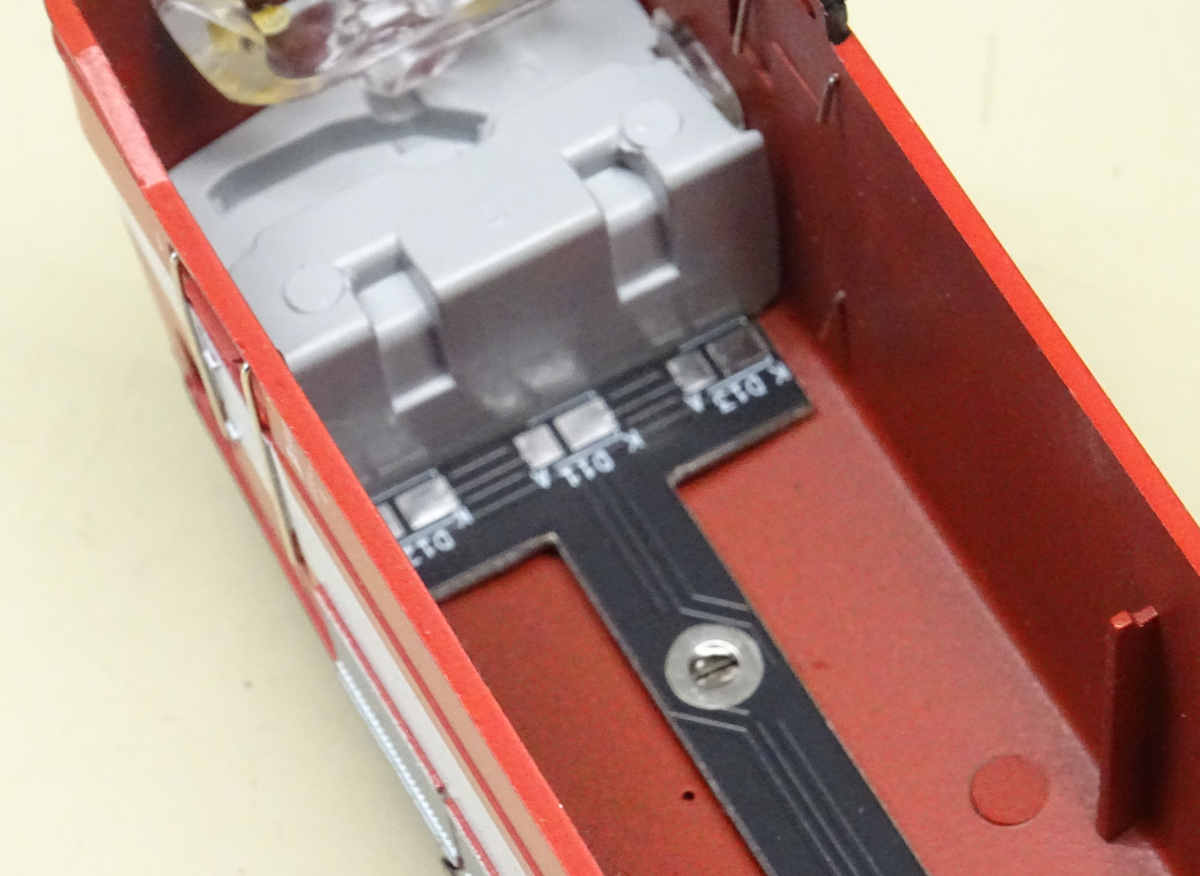

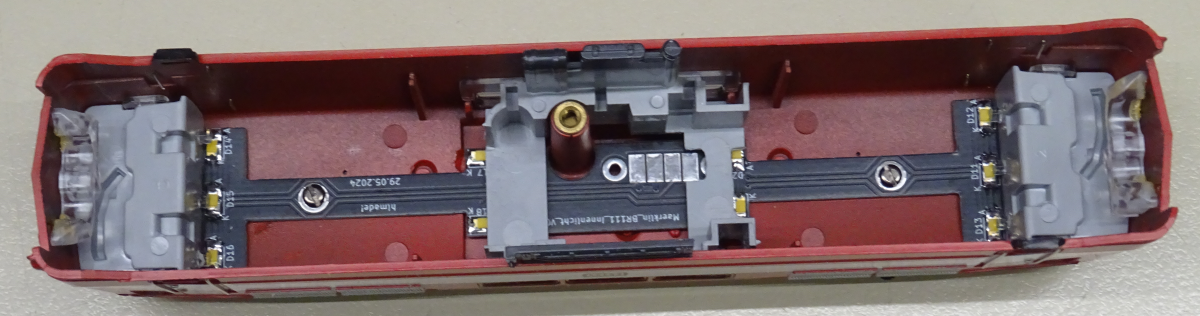

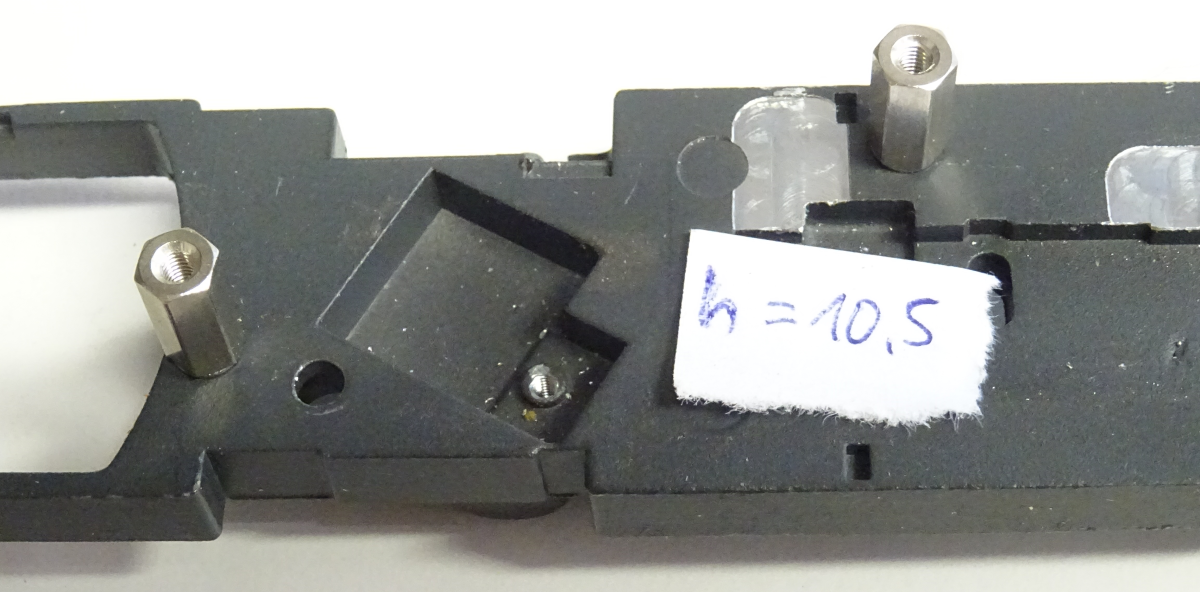

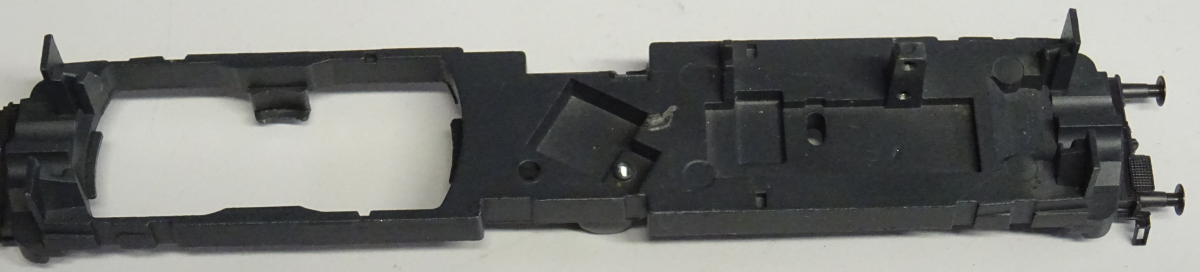

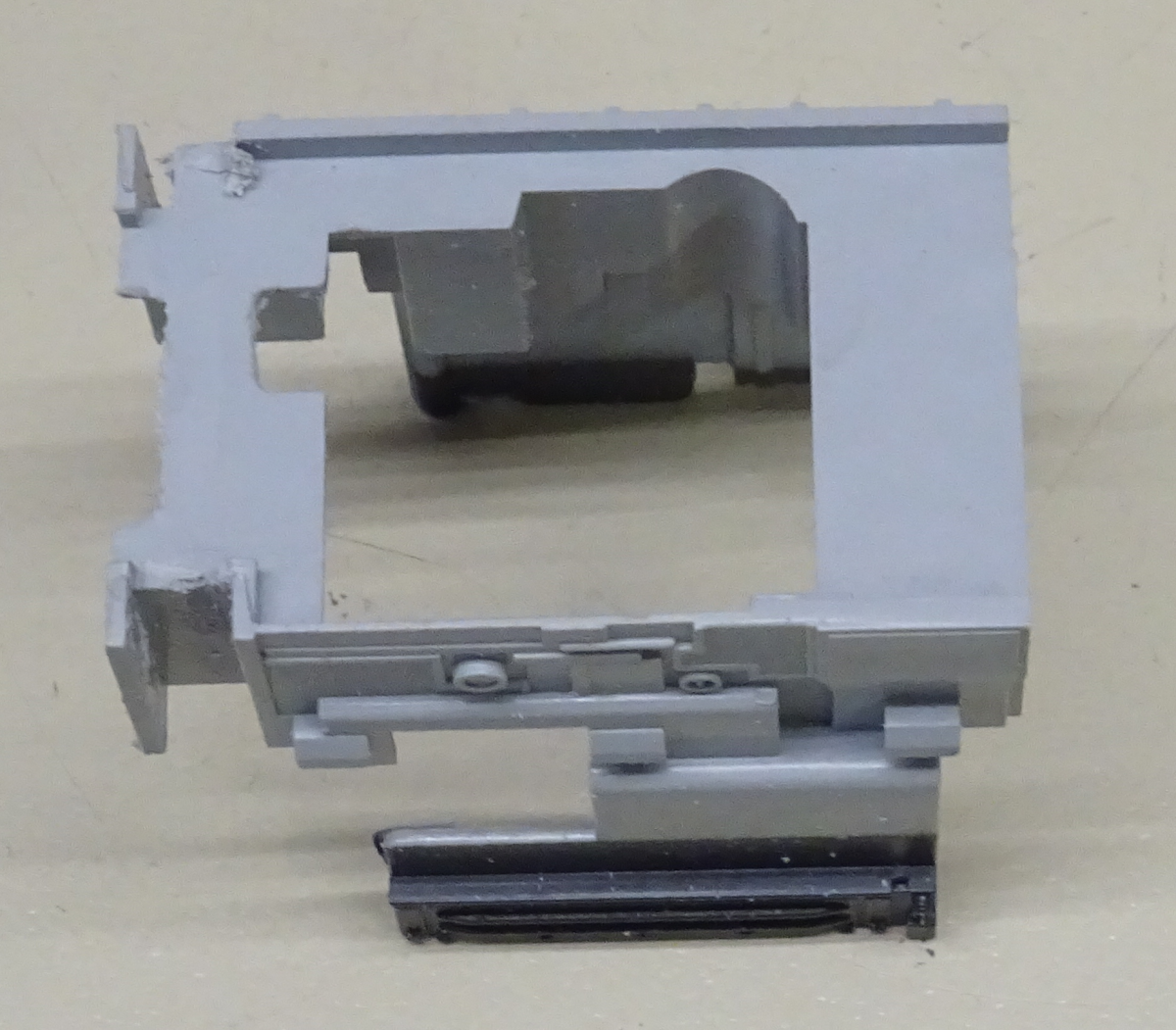

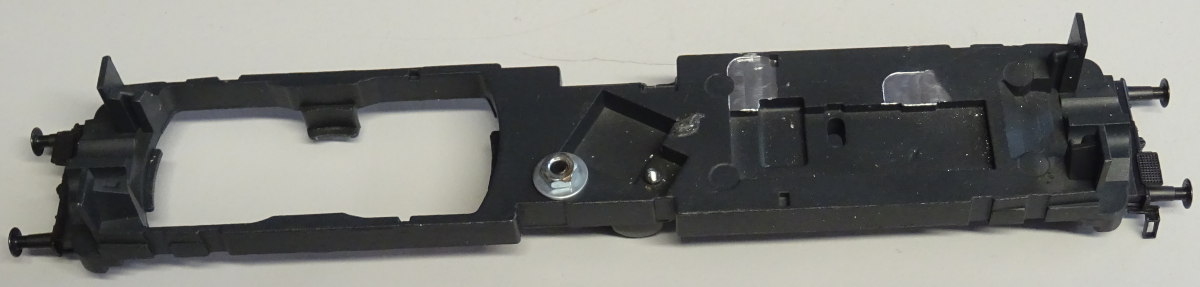

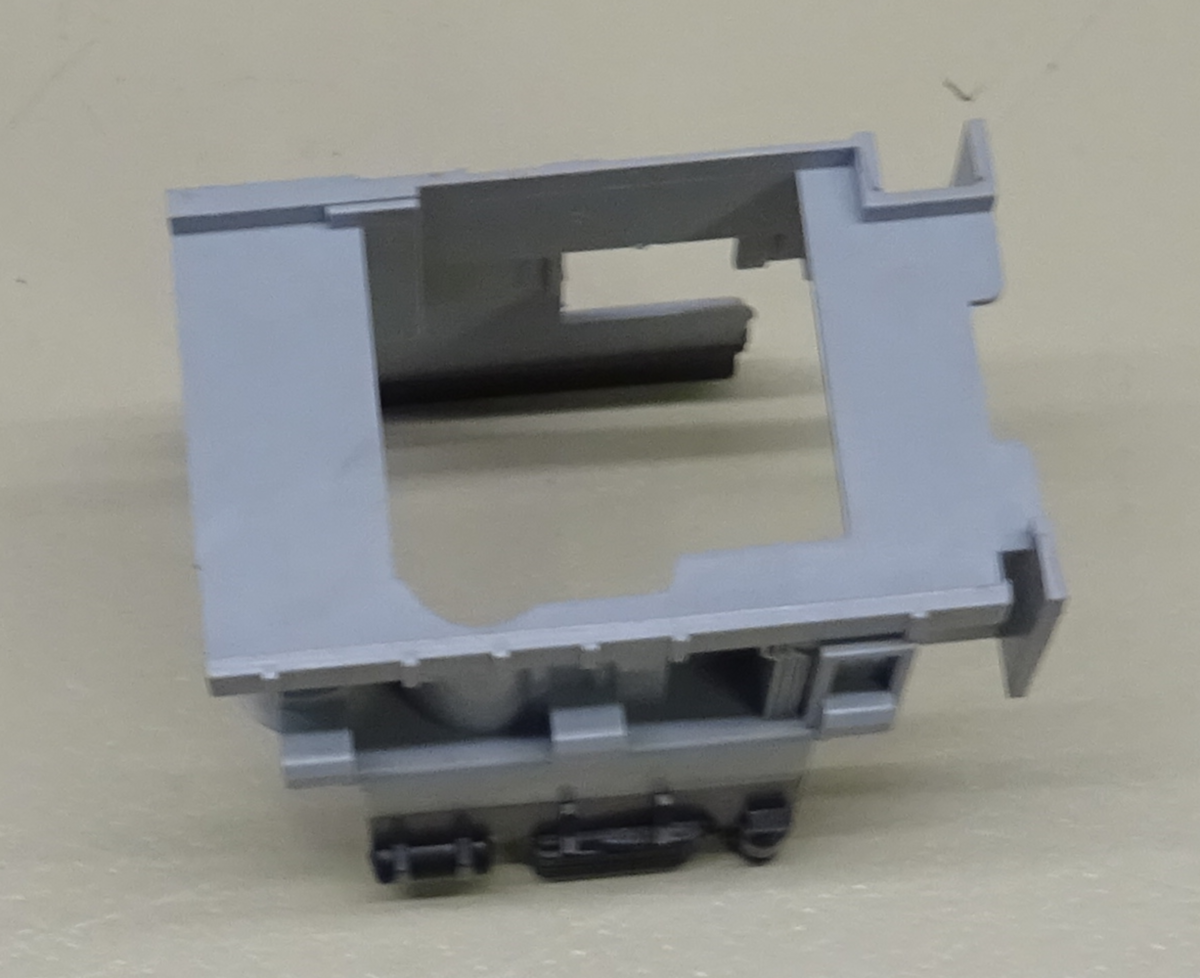

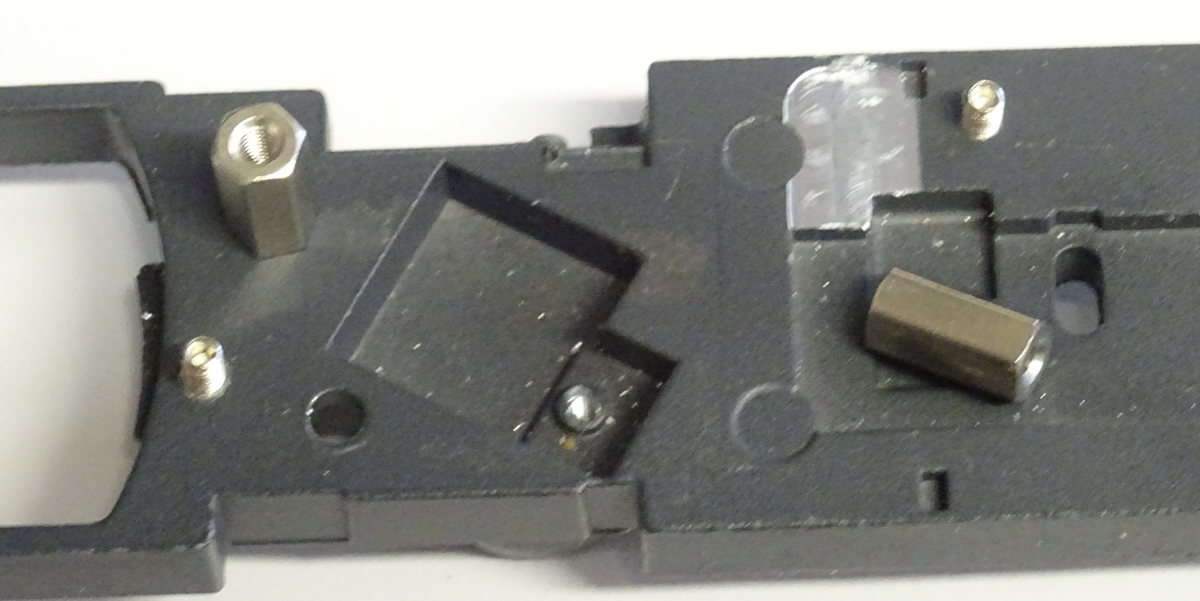

Bemerkung:	Umbau mit Platine im Gehäuse für Führerstandsbeleuchtung. Die Platine ist über Prüfkontakte mit der Hauptplatine verbunden. Die Innenbeleuchtung mit Lichtleiter ist keine optimale Lösung, aus diesem Grund gibt es für die Platine Maerklin_BR111_Innenlicht_V01 eine neue Version. Für die neue Platine gibt es kein Einbaubeispiel, und es ist auch nicht geprüft ob alles passt (keine 2. BR111 verfügbar). Die Machart ist gleich wie bei der Maerklin_SBB10102_V01

Schaltplan:	Schaltplan_Maerklin_BR111_V01.pdf Schaltplan_Maerklin_BR111_Licht_V01.pdf Schaltplan_Maerklin_BR111_Innenlicht_V01.pdf Schaltplan_Maerklin_BR111_Innenlicht_V02.pdf Schaltpaln_Maerklin_BR111_Nadelstuetze_V01.pdf

Bestückliste:	ibom_Schaltplan_Maerklin_BR111_V01.html ibom_Maerklin_BR111_Licht_V01.html ibom_Maerklin_BR111_Innenlicht_V01.html ibom_Maerklin_BR111_Innenlicht_V02.html ibom_Maerklin_BR111_Nadelstuetze_V01.html

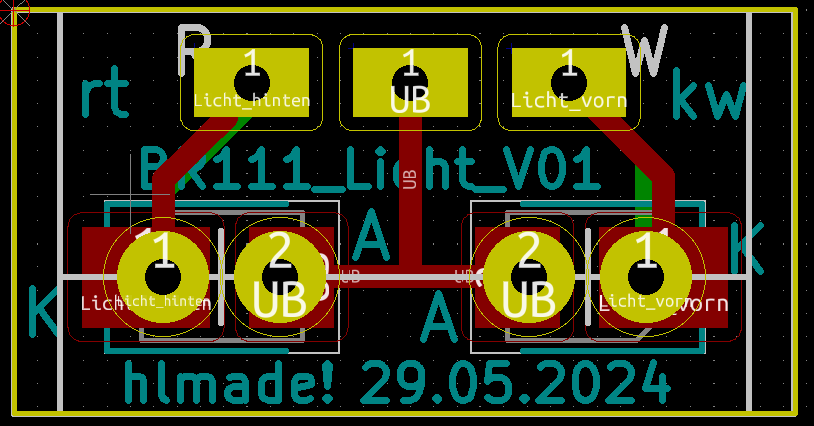

Layout:	Layout_Maerklin_BR111_Licht_V01.png

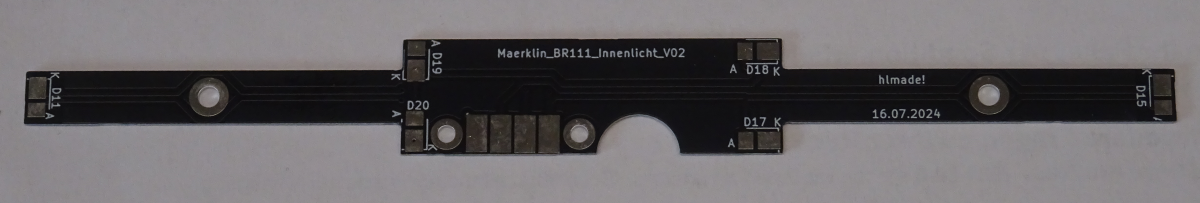

Bei der Maerklin_BR111_Innenlicht_V02 leuchtet das Innenlicht von oben, sieht besser aus als die Lichtleiter an der Rückwand des Führerhauses.
Der Einbau dieser Platine ist nicht geprüft!

Video
