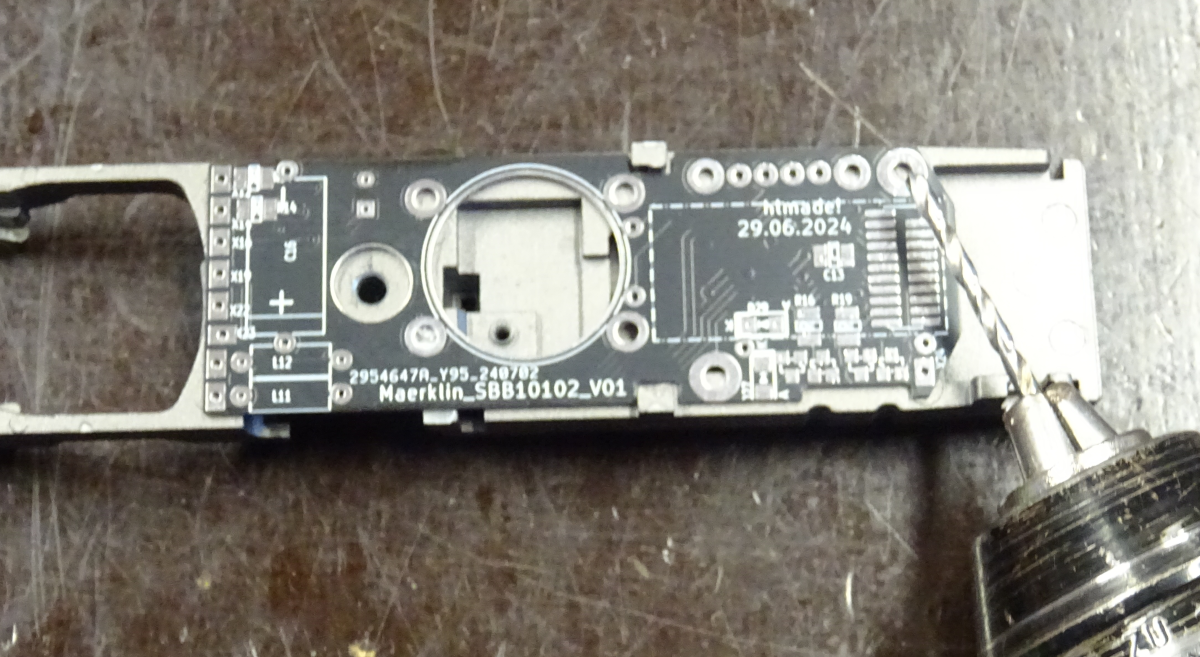

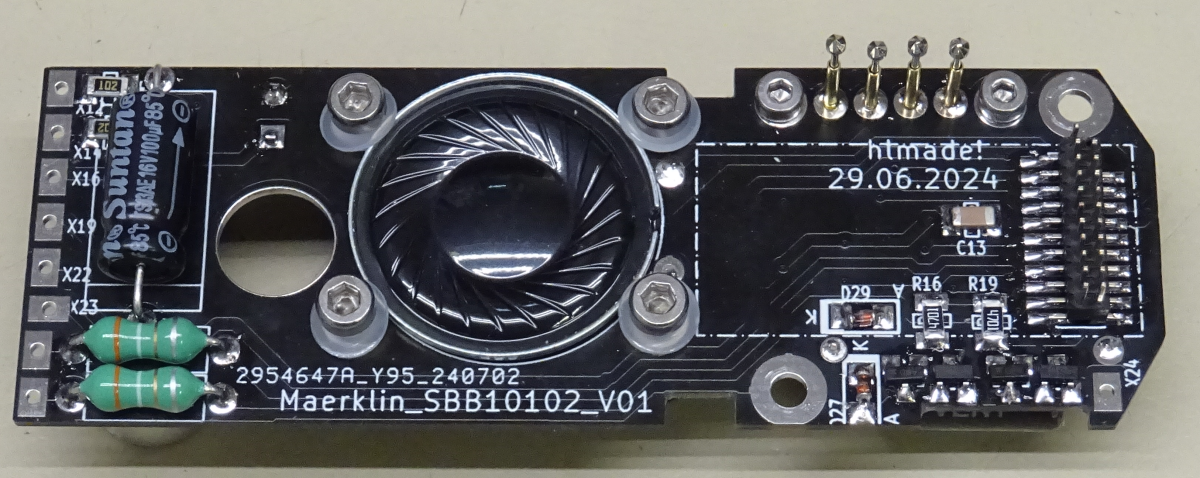

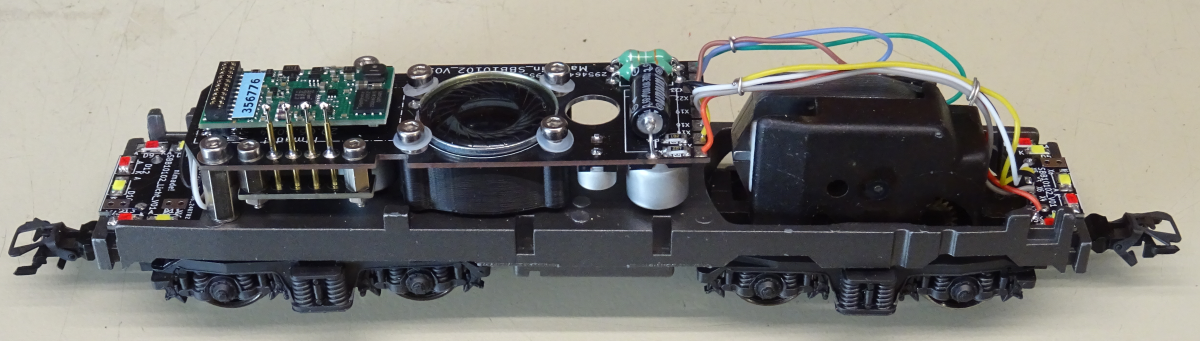

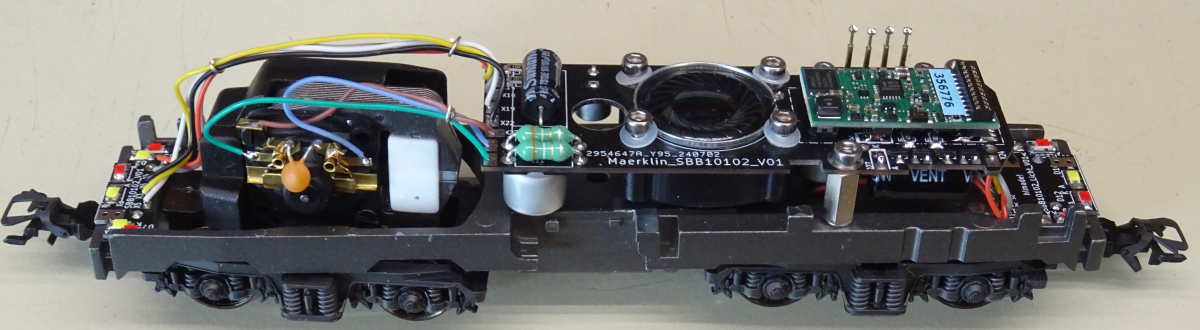

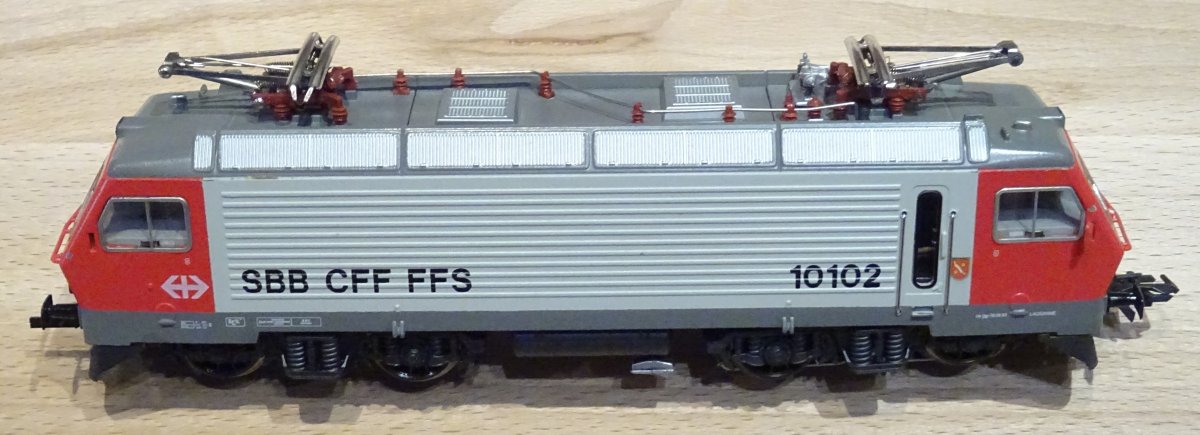

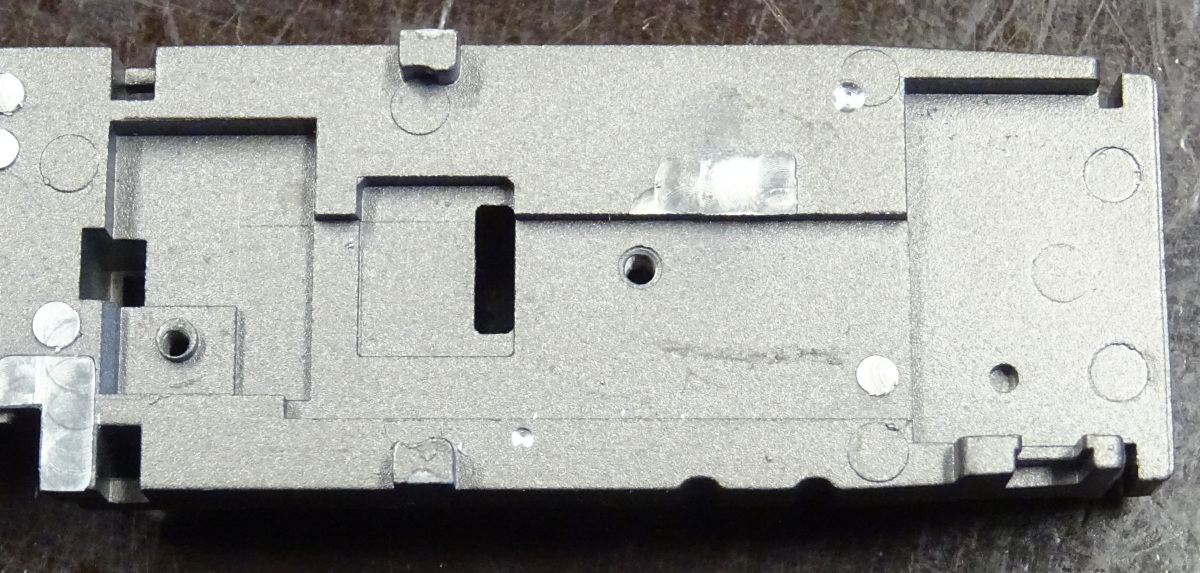

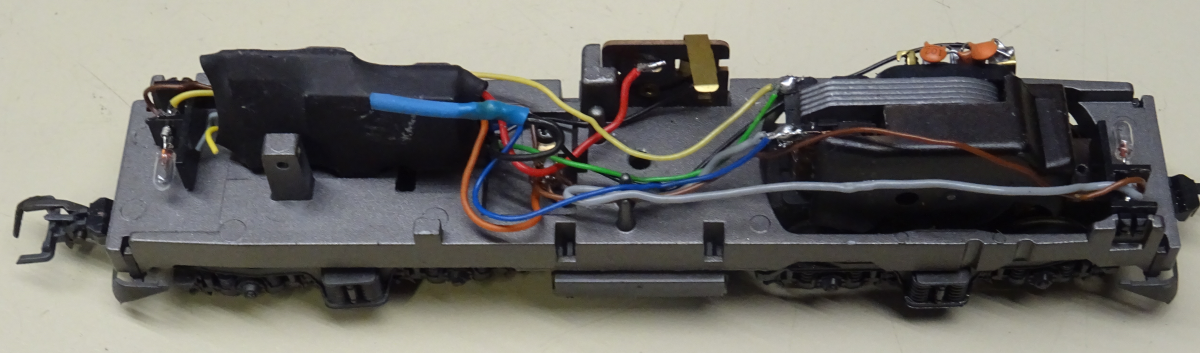

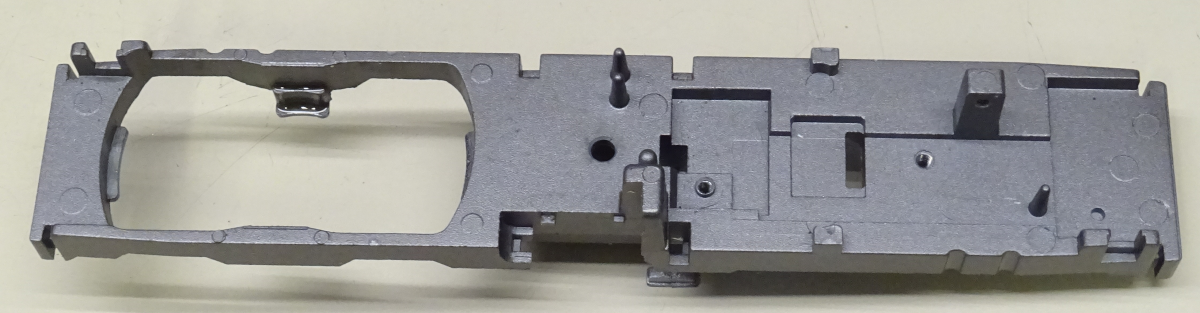

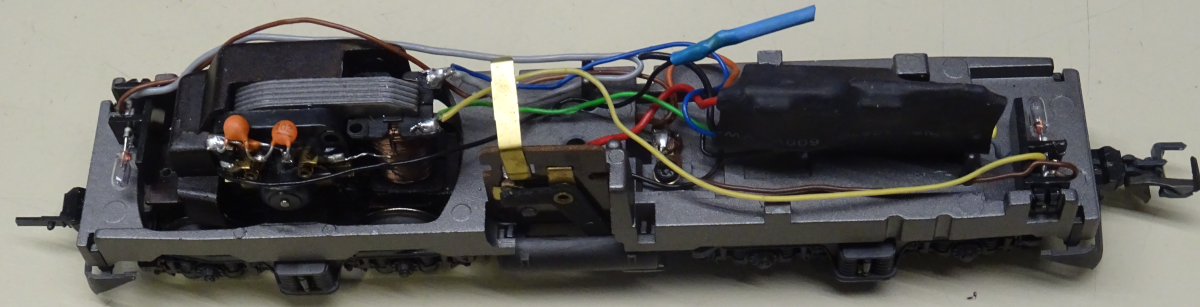

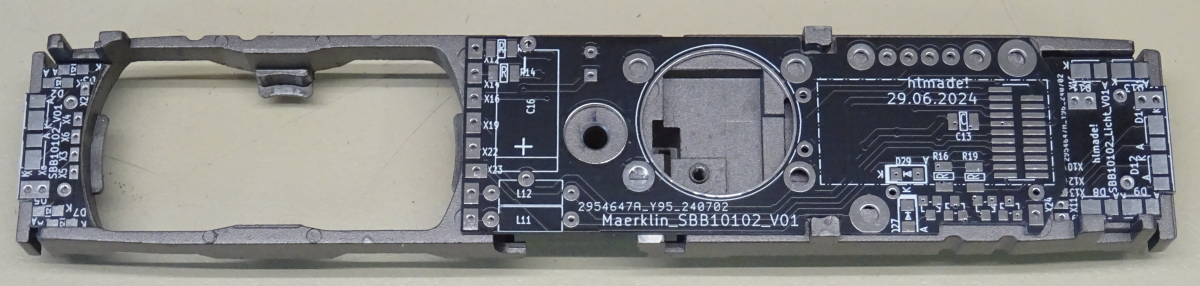

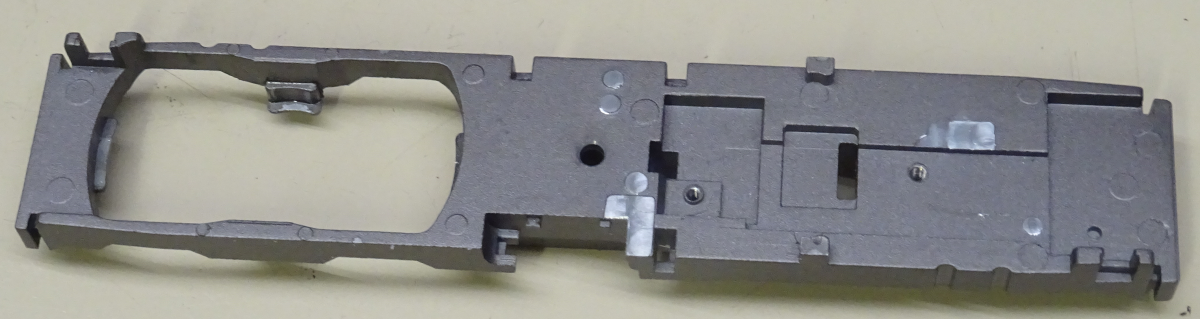

Digitalumbau Märklin Lok SBB10102 mit Lockplatine "Maerklin_SBB10102_V01"

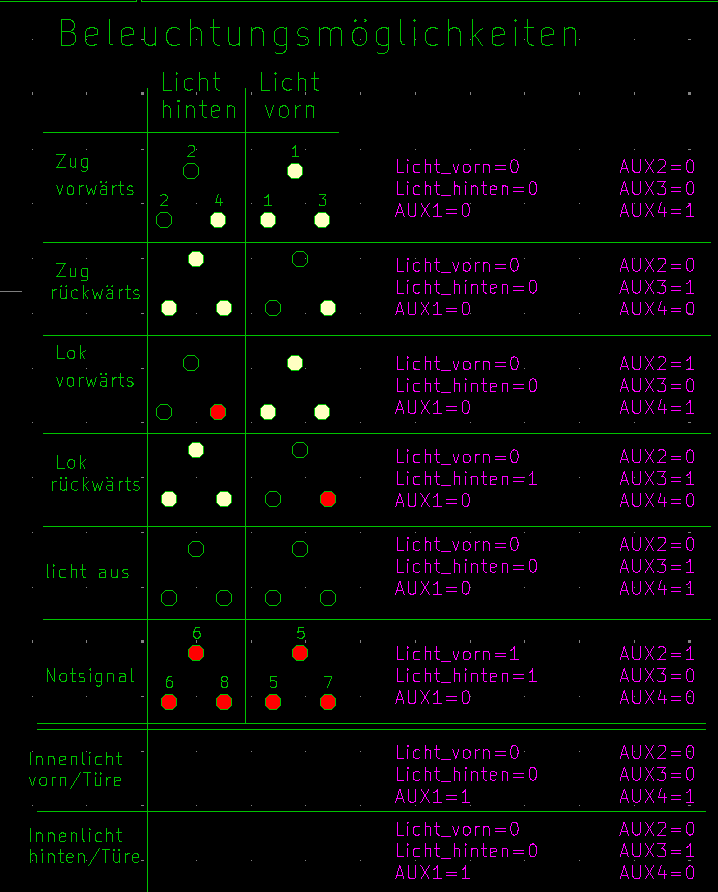

Funktionen:	Märklin Hochleistungsmotor, LED Licht mit schweizer Lichtwechsel, Sound, Pufferfunktion, Licht Türen, Licht Führerstand

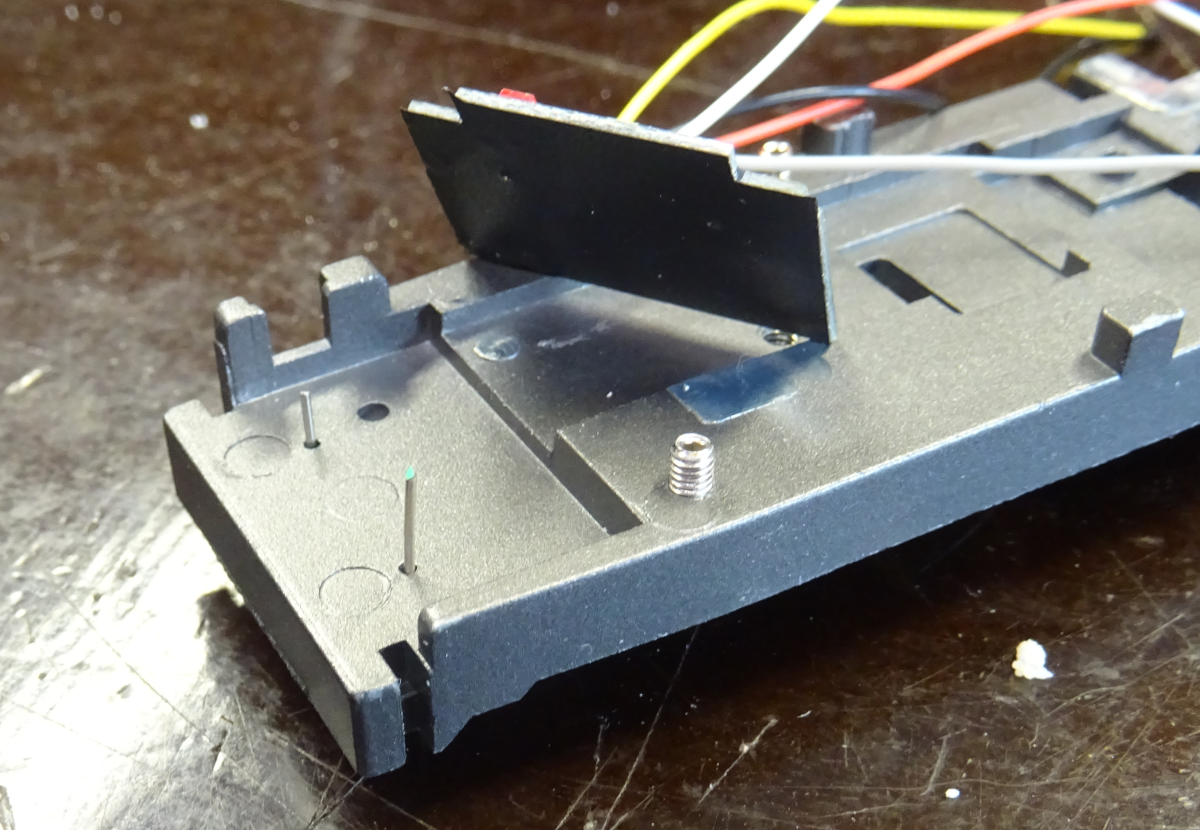

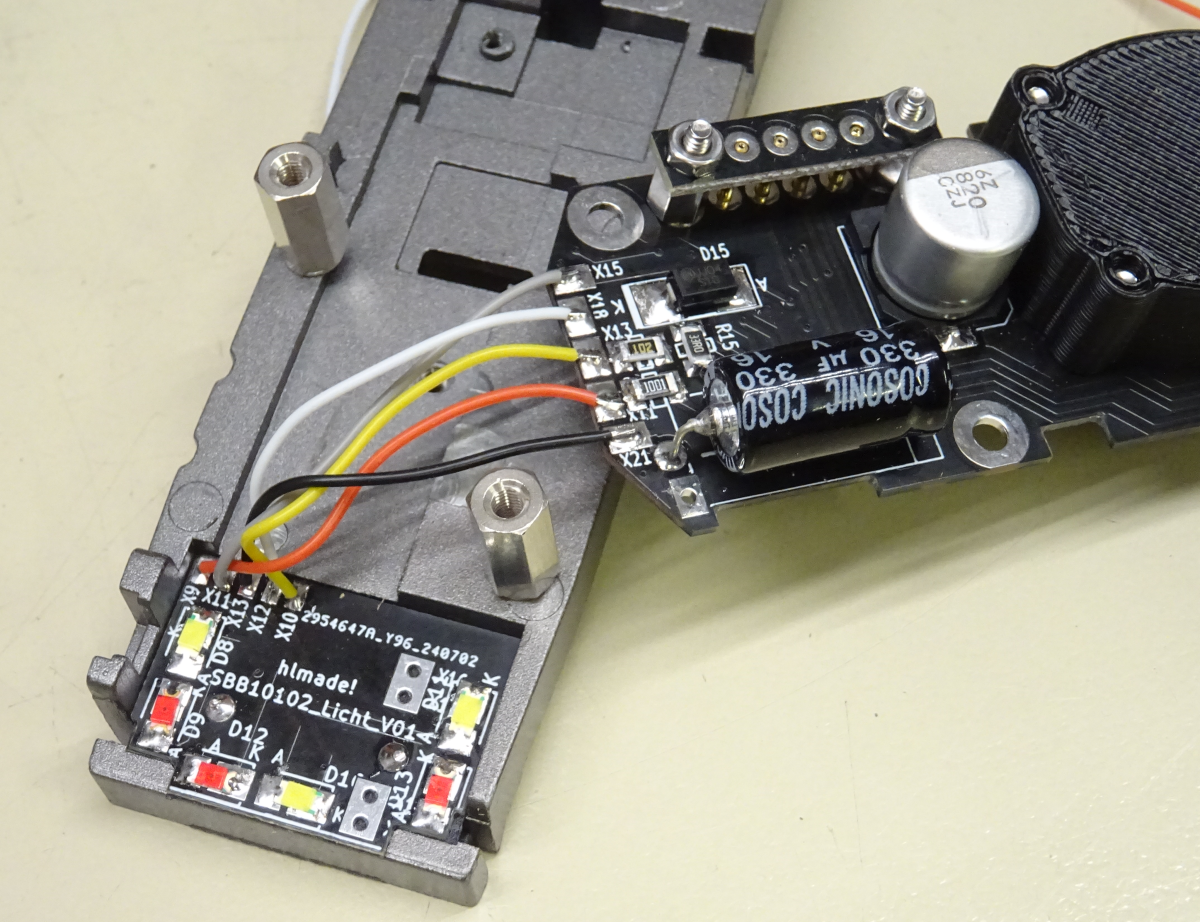

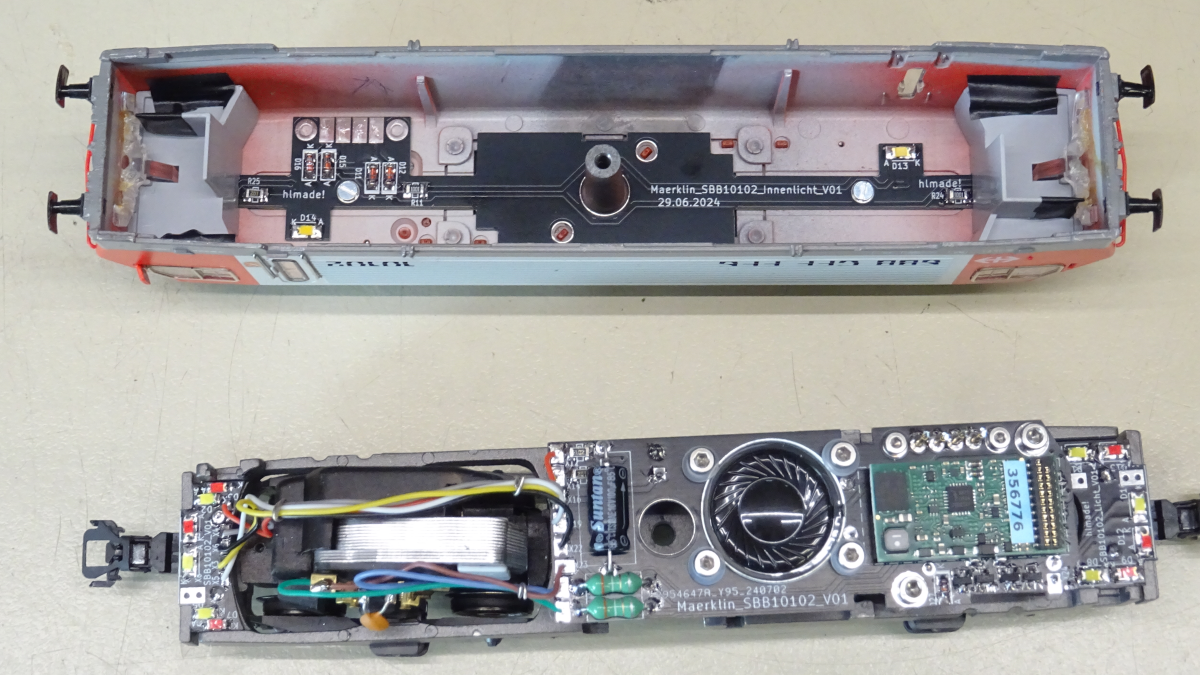

Bemerkung:	Umbau mit Platine im Gehäuse für Führerstandsbeleuchtung. Die Platine ist über Prüfkontakte mit der Hauptplatine verbunden. Die LED Platine hat eine Unterbrechnung (Designfehler) Es muss ein kleiner Kupferdraht nachgerüstet werden.

Schaltplan:	Schaltplan_Maerklin_SBB10102_V01.pdf Schaltplan_Maerklin_SBB10102_Licht_V01.pdf Schaltplan_Maerklin_SBB10102_Innenlicht_V01.pdf Schaltpaln_Maerklin_BR111_Nadelstuetze_V01.pdf

Bestückliste:	ibom_Maerklin_SBB10102_V01.html ibom_Maerklin_SBB10102_Licht_V01.html ibom_Maerklin_SBB10102_Innenlicht_V01.html ibom_Maerklin_BR111_Nadelstuetze_V01.html

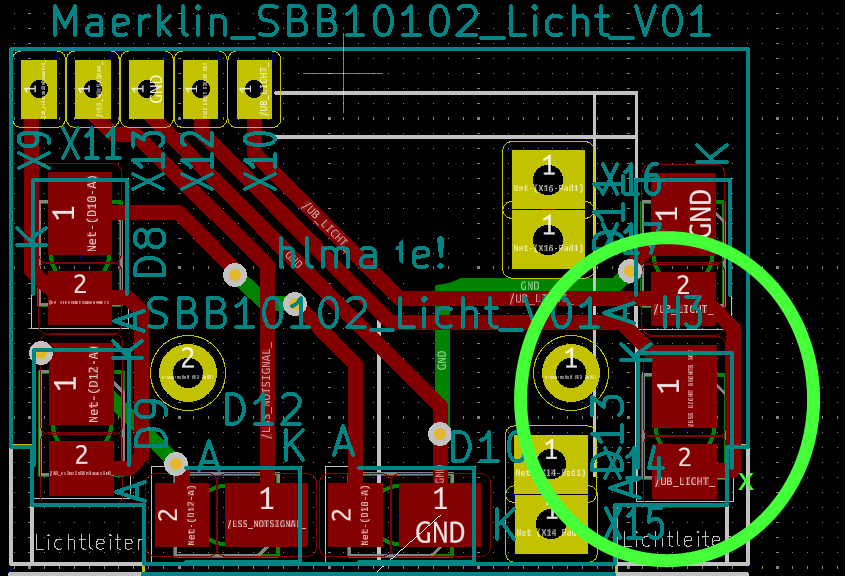

Layout:	Layout_Maerklin_SBB10102_Licht_V01.png

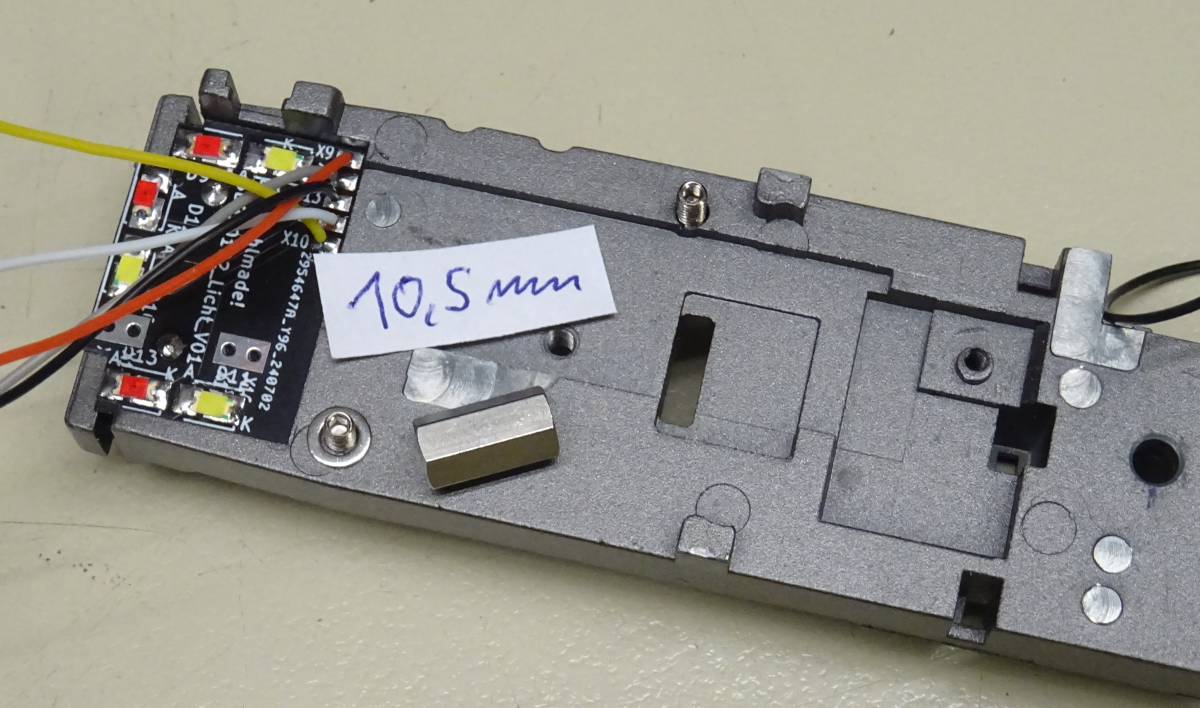

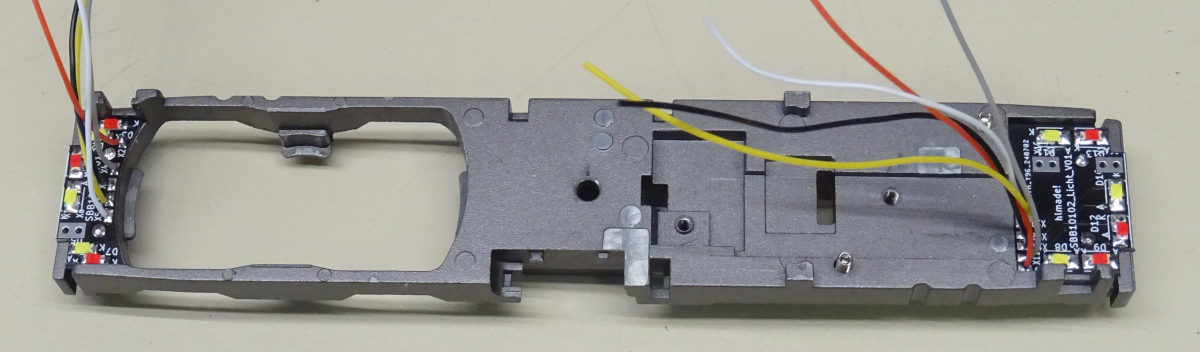

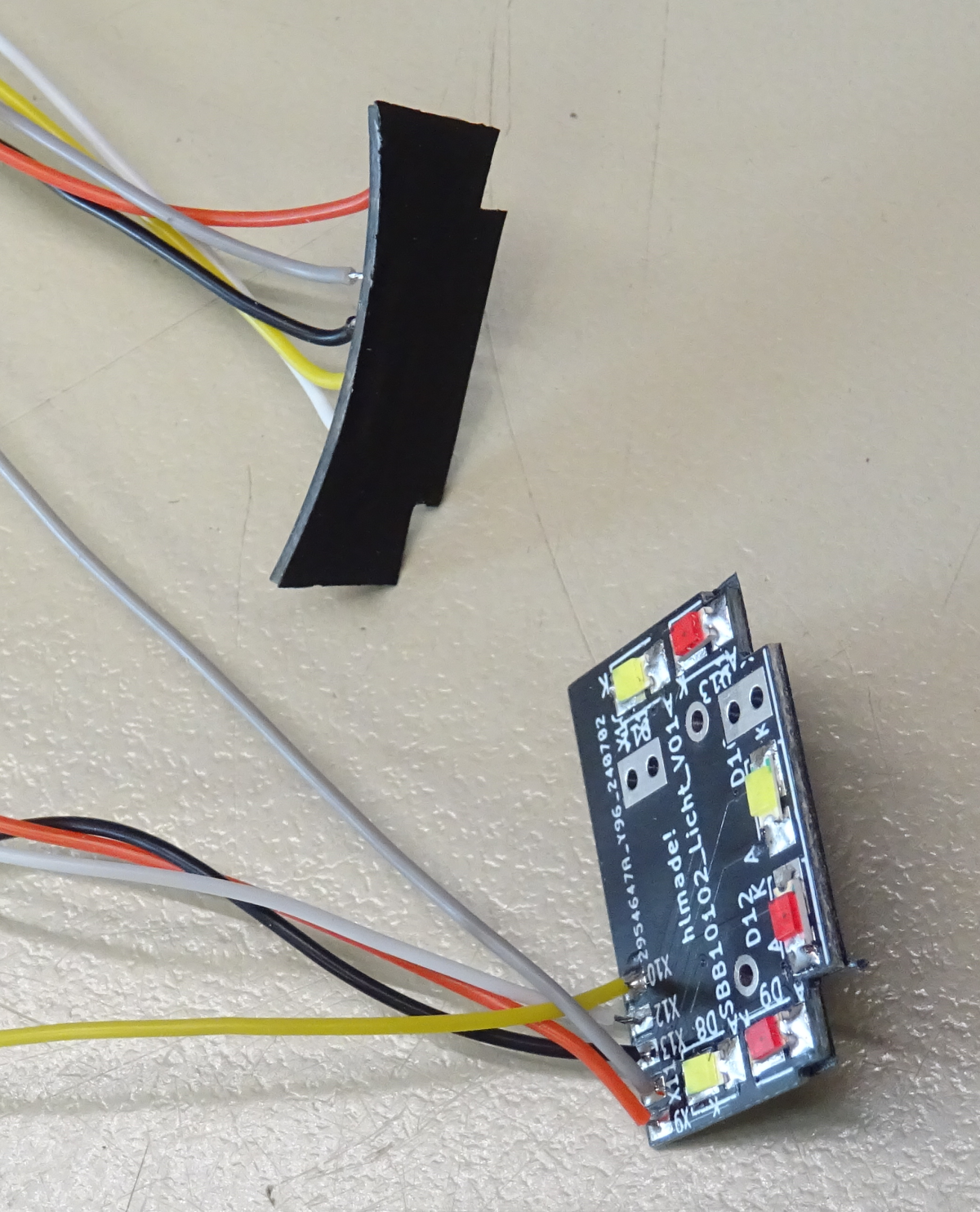

Die Unterseite der LED-Platinen ist unbedingt zu isolieren.

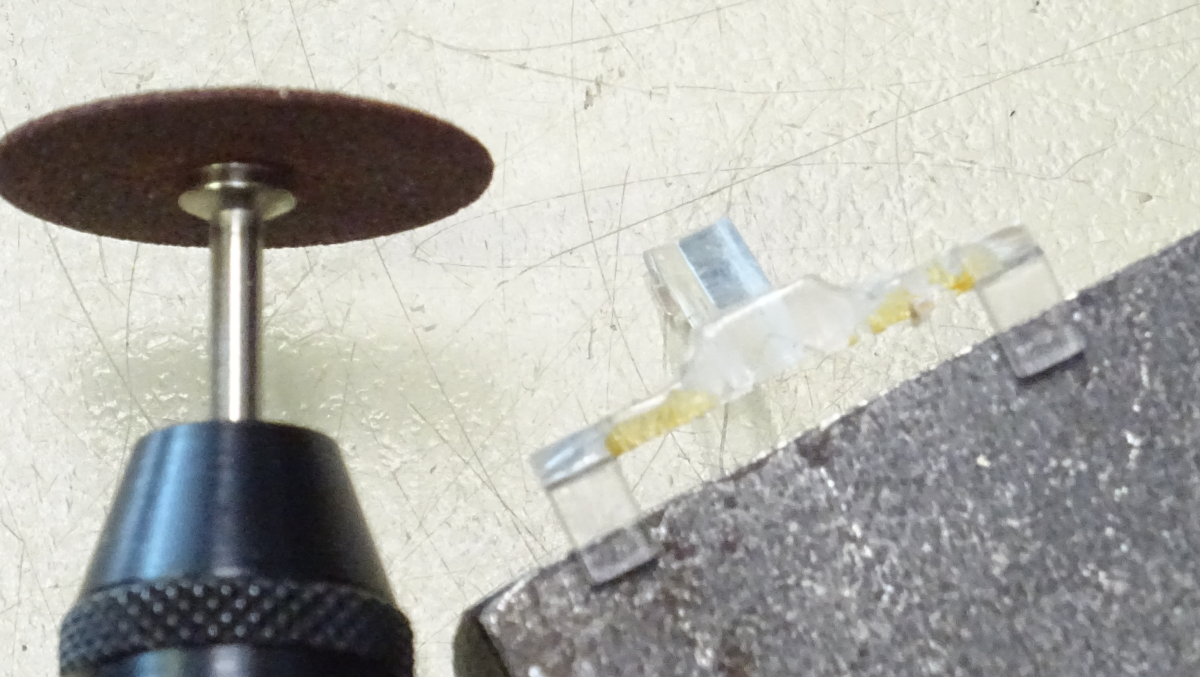

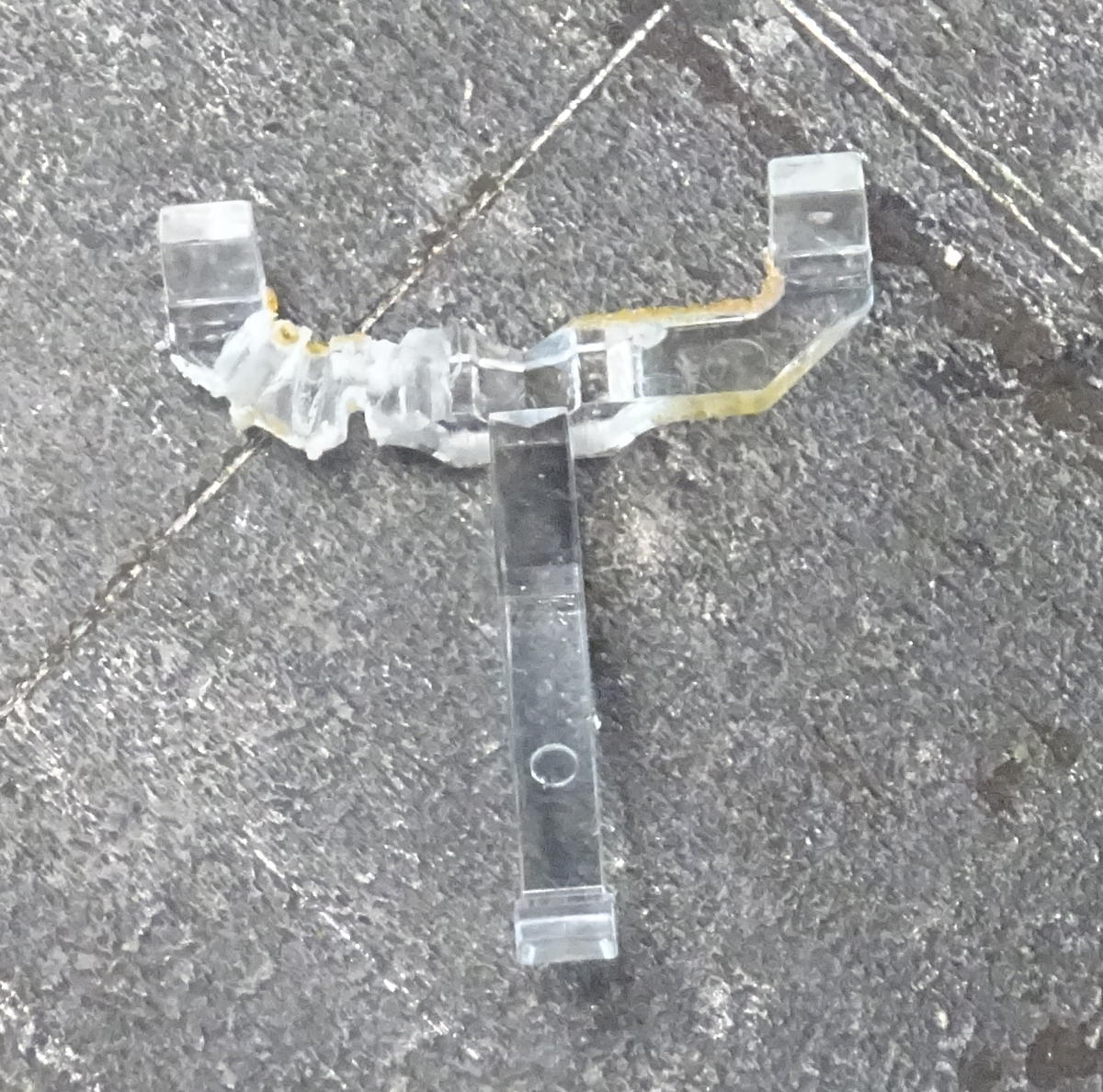

Für die Einzelbeleuchtung der rechten Lampe den Lichtleiter von allen Seiten leicht anschleifen. Die Lichtleitfähigkeit ist sehr gering, aber der Lichtleiter ist mechanisch noch in einem Stück und kann problemlos wieder montiert werden.

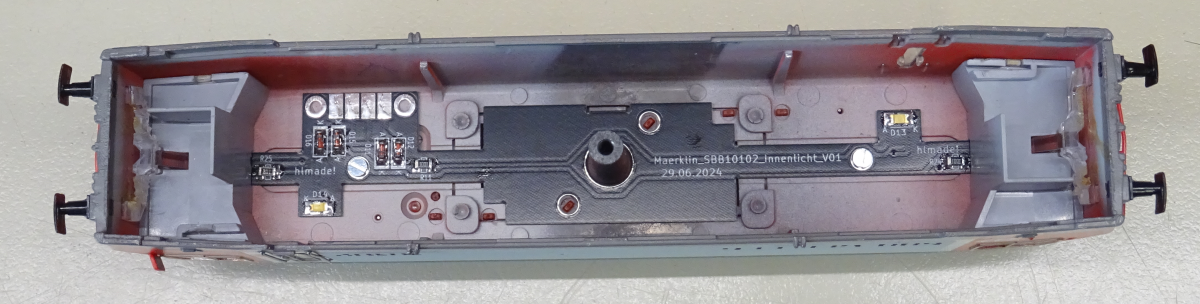

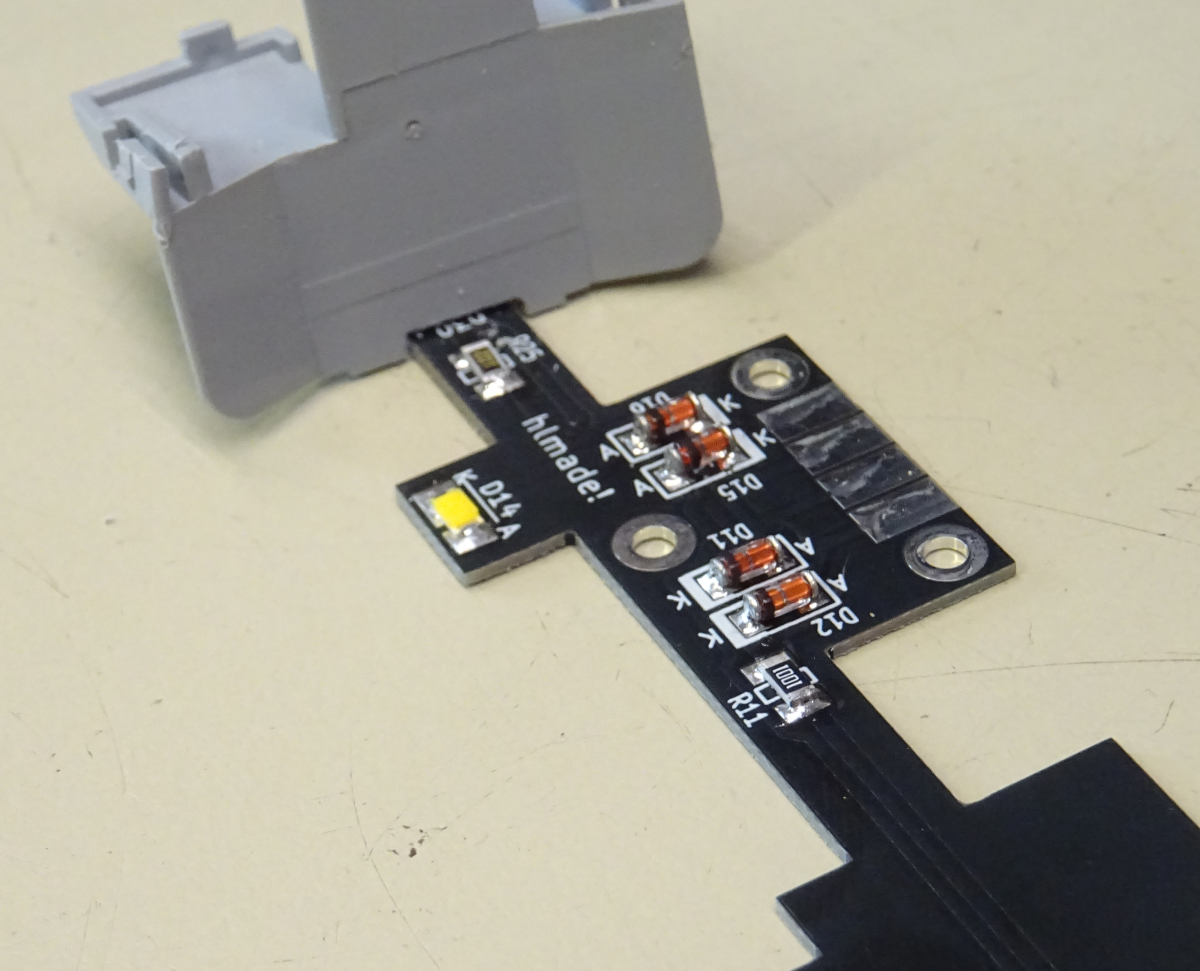

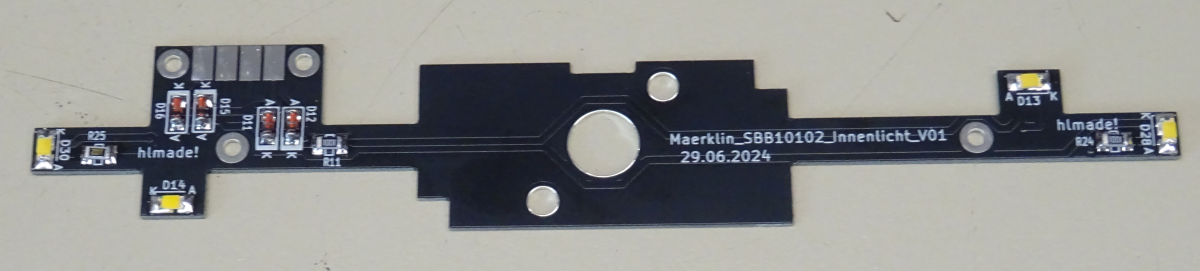

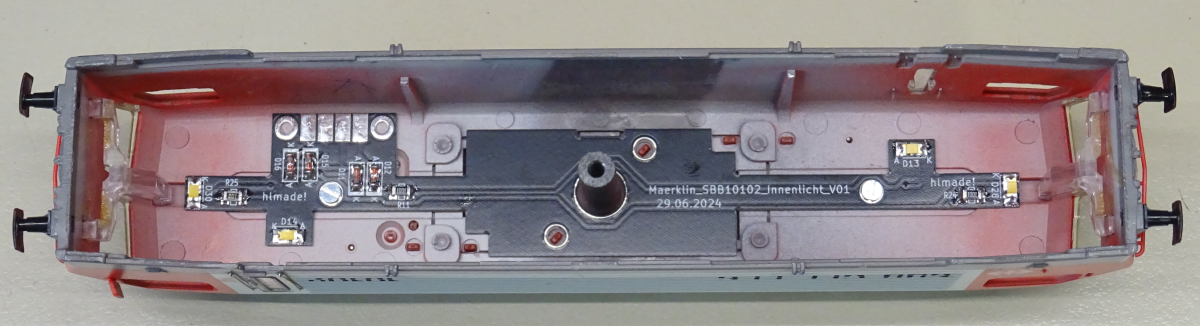

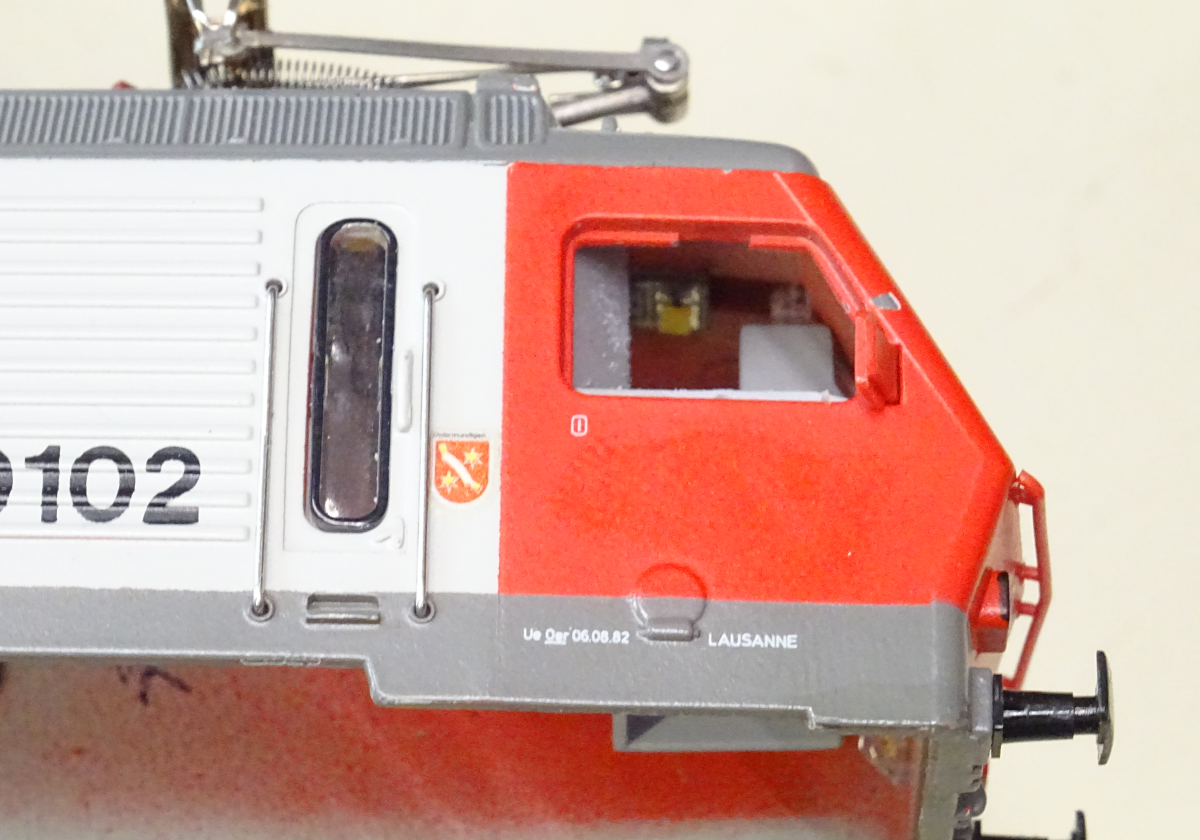

Die Innenbeleuchtung an der Führerstandsdecke ist die bisher beste Lösung.
Bei der BR111 hat sich gezeigt, dass die Beleuchtung von hinten nicht so gut aussieht.

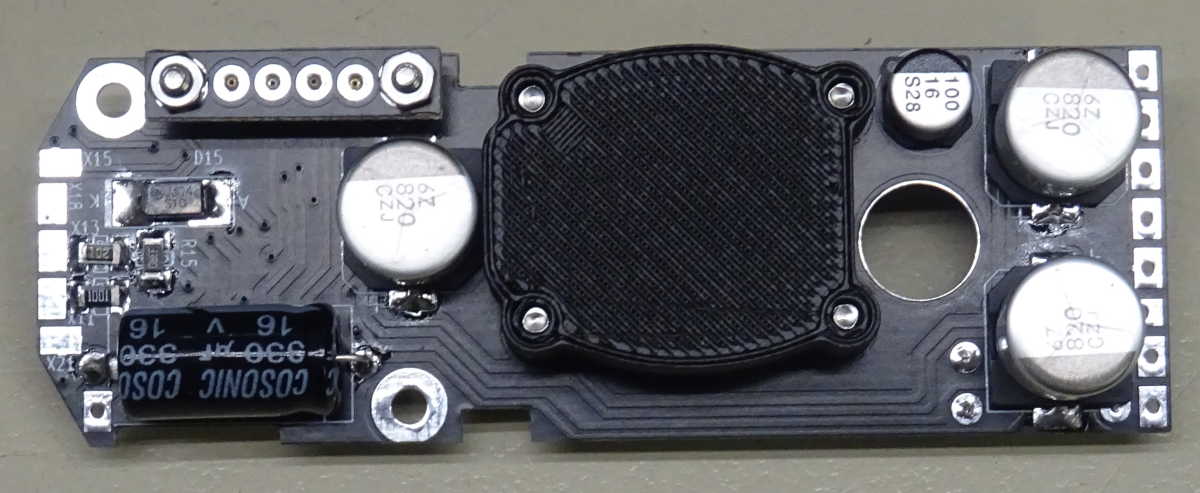

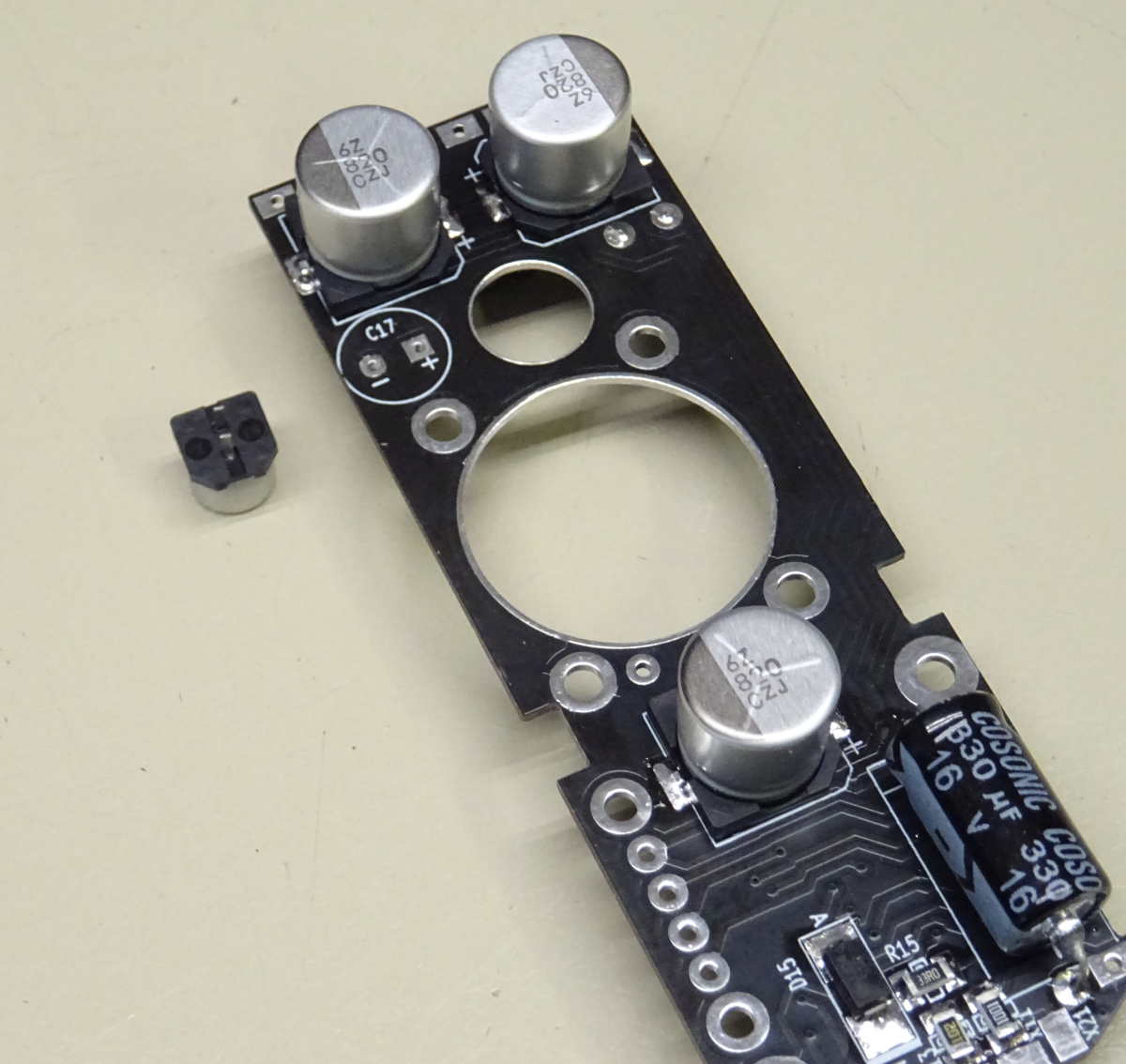

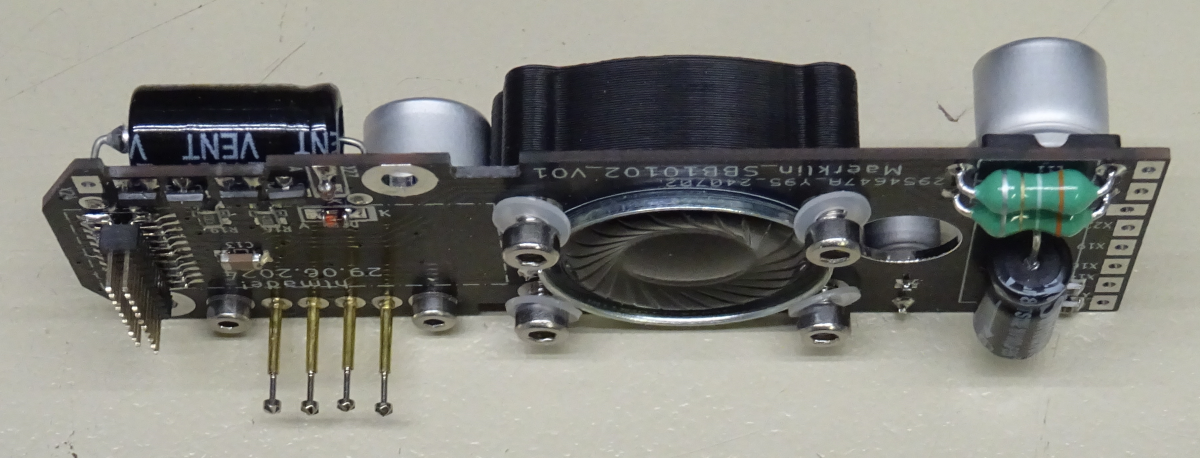

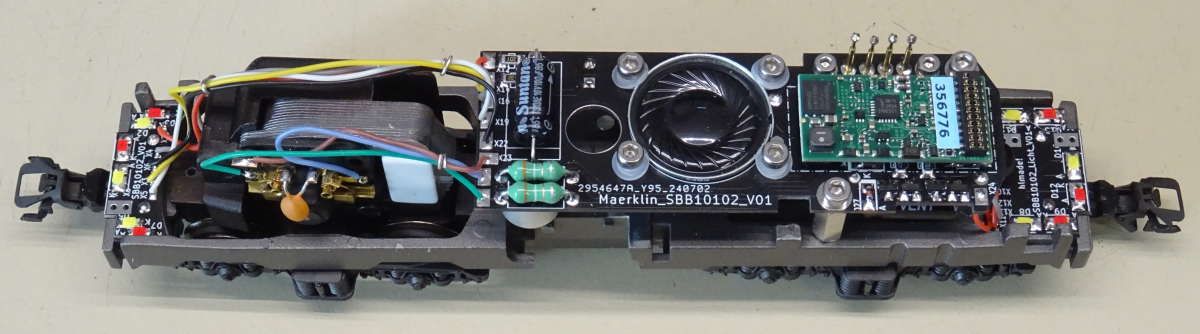

An dieser Stelle war ursprünglich ein bedrahteter Kondensator vorgesehen. Der bedrahtete Kondensator ist allerdings höher als 10 mm.

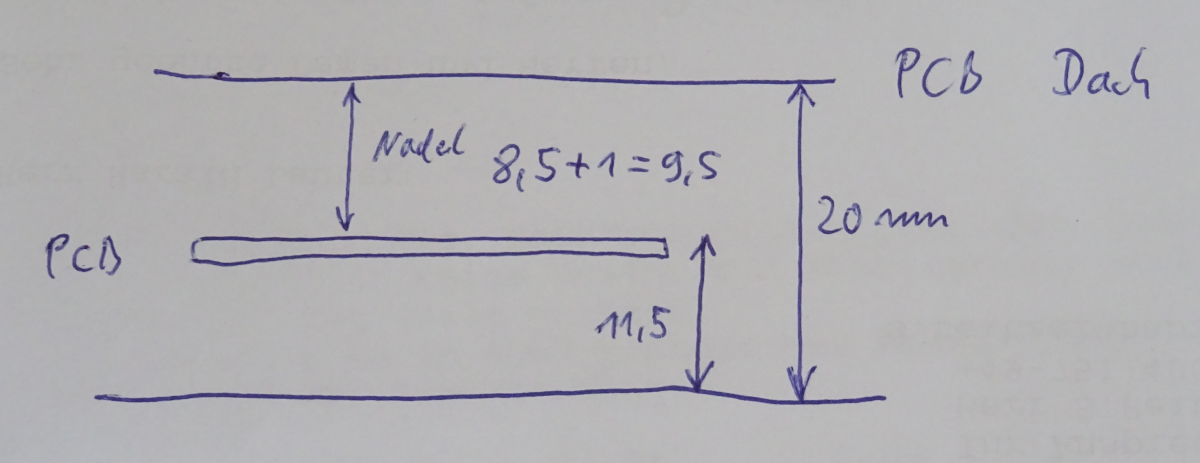

Da die Maximalhöhe jedoch auf 10 mm begrenzt ist, wurde hier ein SMD-Kondensator verwendet.

Dies ist eine Bastellösung. Das macht nur Sinn, wenn man Wert auf einen möglichst großen Pufferspeicher legt.

Selbstverständlich kann dieser Kondensator auch einfach weggelassen werden. Das Weglassen hat keine negativen Auswirkungen auf die Funktion der Platine.

Video
