| Funktionen: |

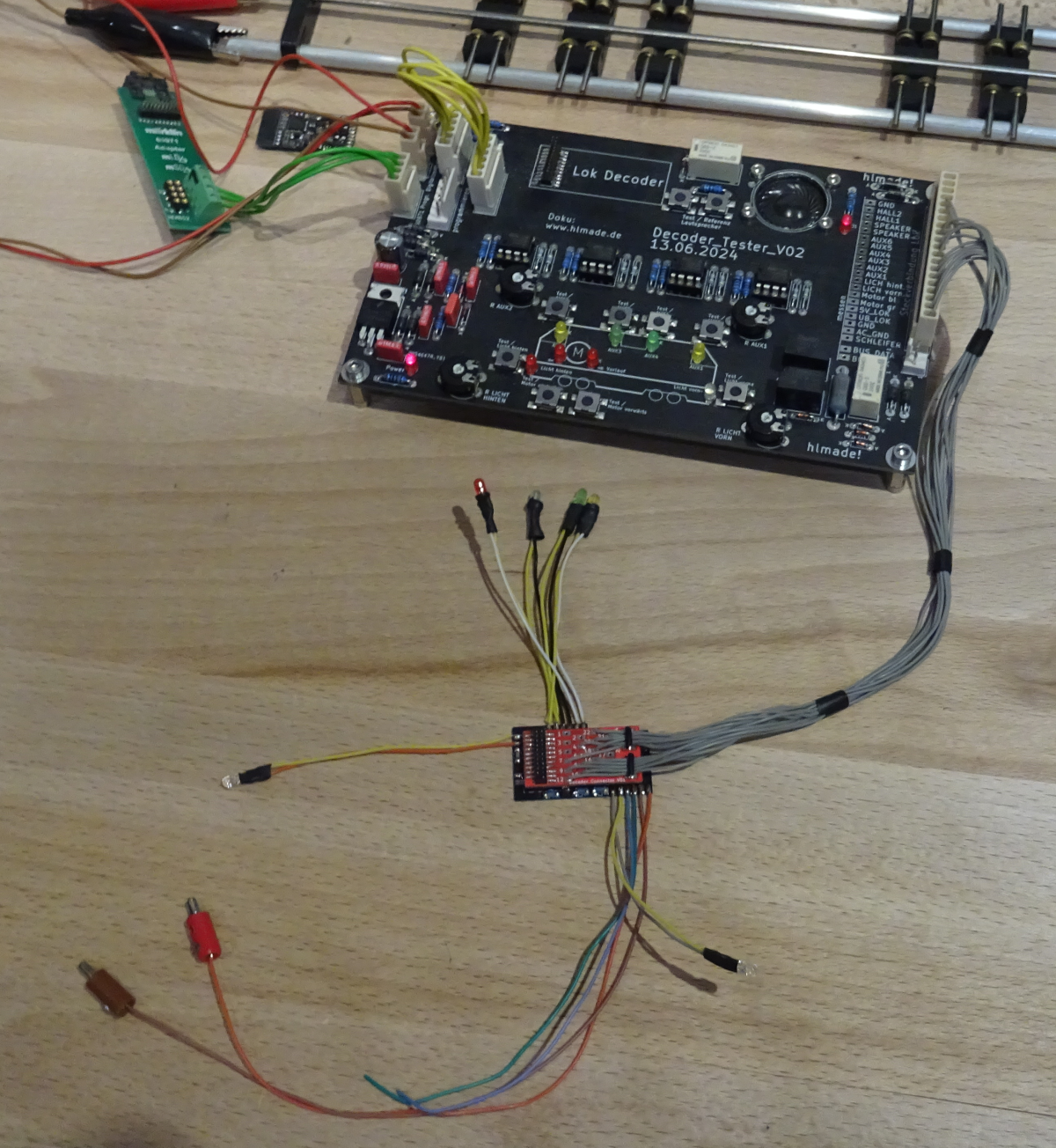

Universelle Decoder-Anschlussplatine.
Mithilfe dieser Platine kann eine Märklin-Lokomotive digitalisiert werden.
Die Platine ist baugleich mit der „Universal_Decoder_PCB_V01”, verfügt jedoch über Vorwiderstände für die LED-Beleuchtung.
Zudem verfügt sie über eine Transistorendstufe für die AUX3- und AUX4-Ausgänge.
Auf der Platine sind ein 21-poliger Stecker und ein 1206-SMD-Kondensator vorgesehen.
Insgesamt ähnelt der Aufbau der Platine dem der Märklin-Leiterplatte 260034/E260034.
Details zu den angeschlossenen Decoder-Signalen sind dem Schaltplan zu entnehmen.
|
| | |
| | |
| | |
| Bemerkung: |

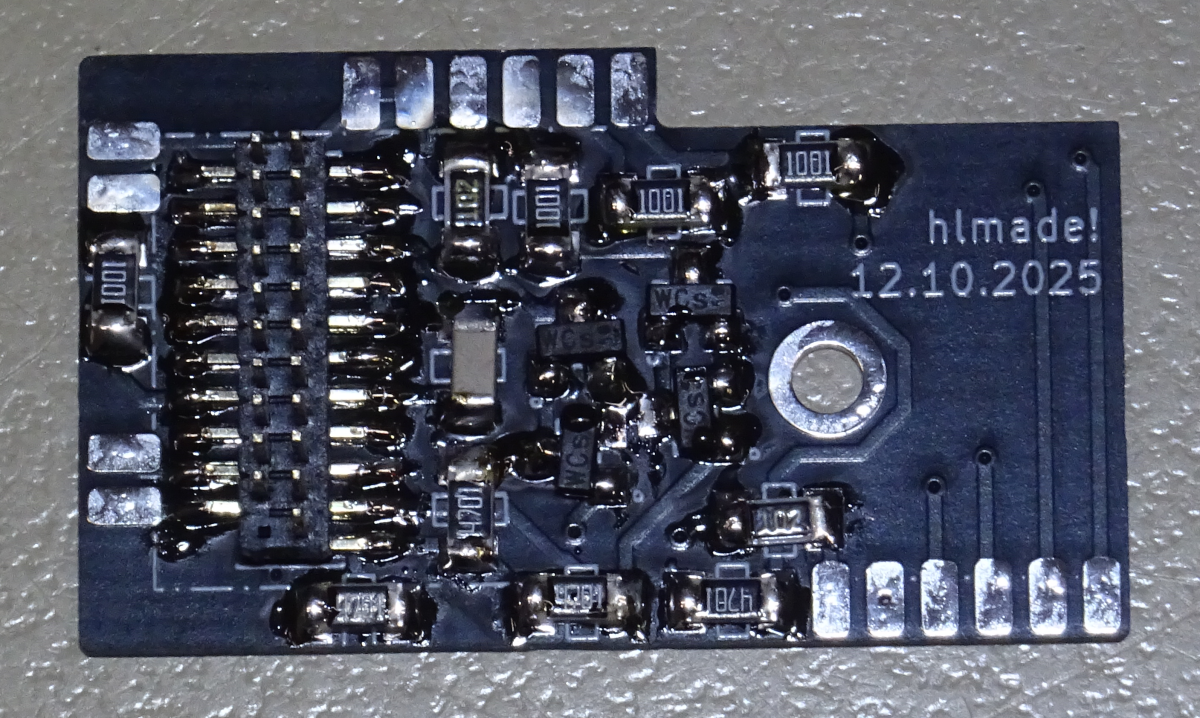

Die Widerstände und Kondensatoren sind unter dem Lokdecoder platziert.

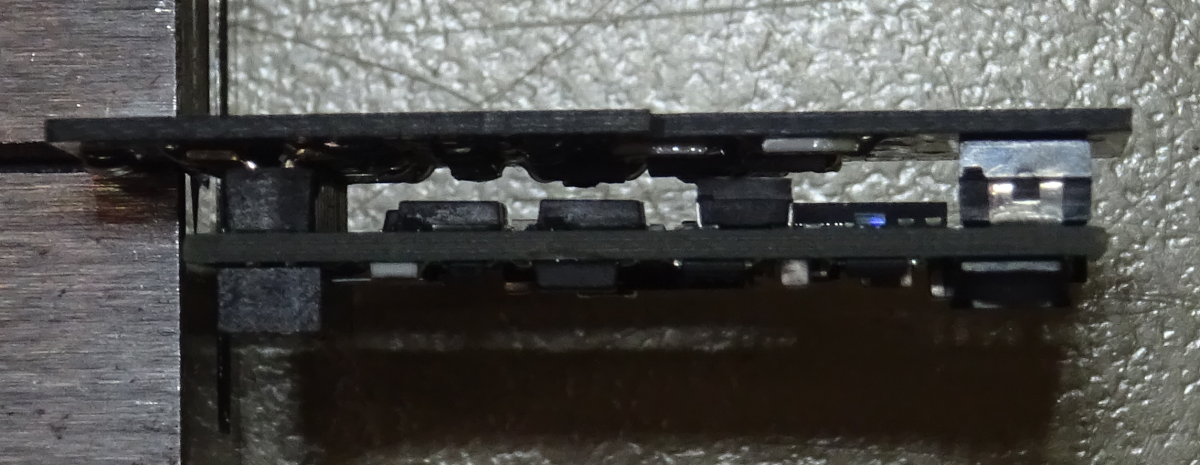

Die Transistoren sind ca. 1 mm hoch, die Widerstände ca. 0,5 mm.

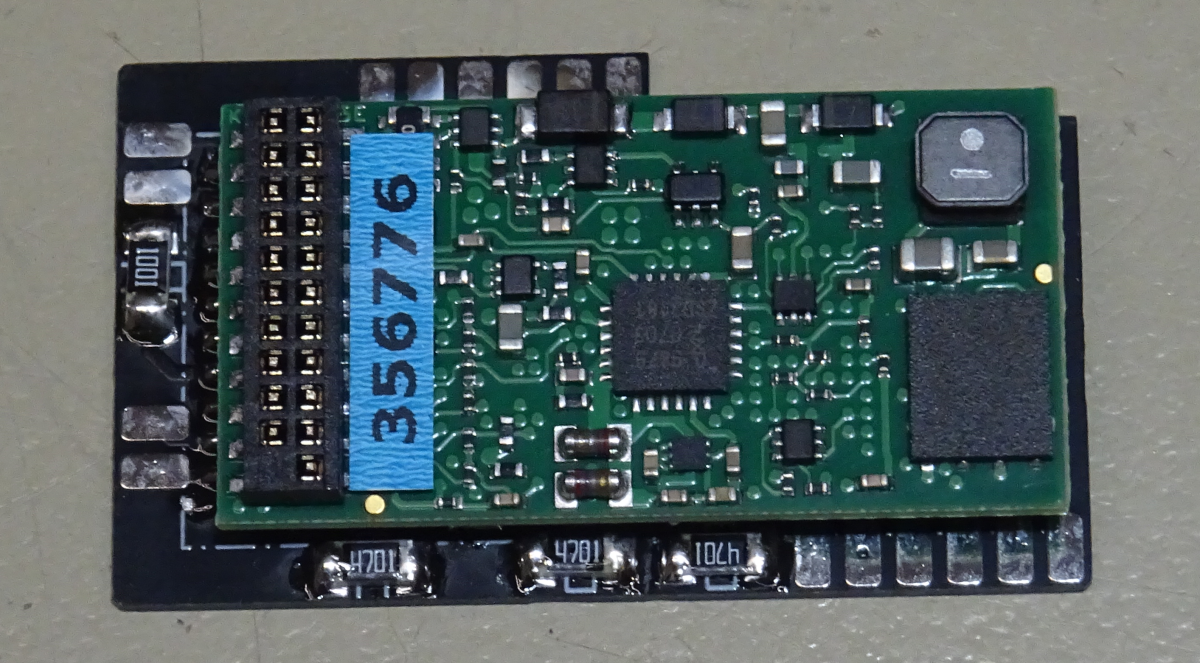

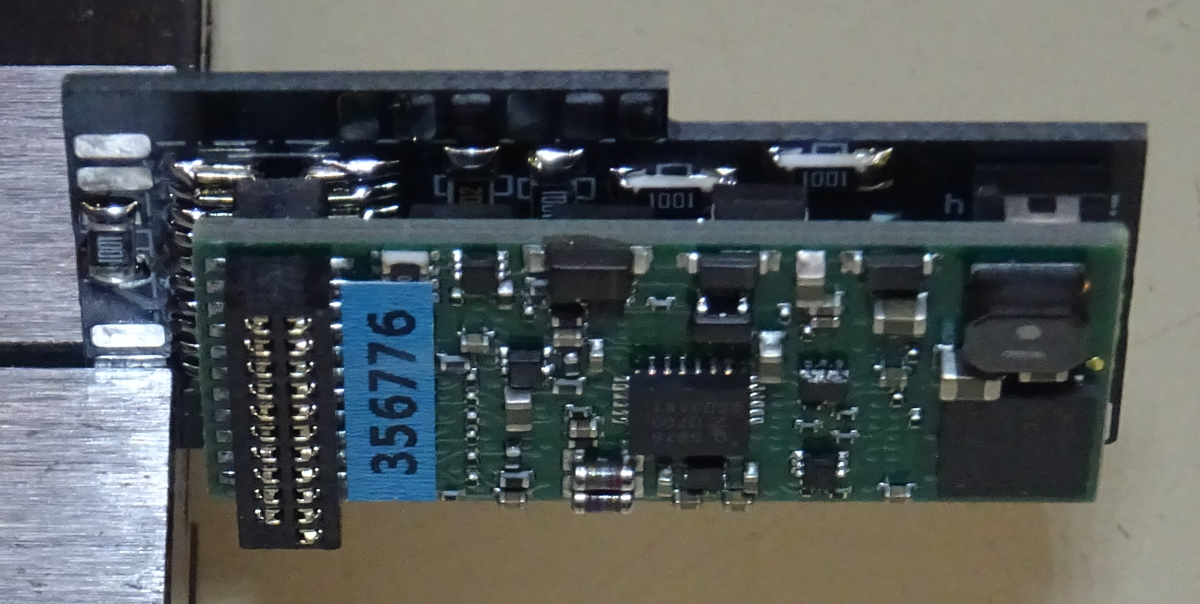

Beim Märklin xxx Sounddecoder ist im vorderen Bereich ausreichend Platz zwischen Dekoder und
Leiterplatte vorhanden. Bei Verwendung anderer Decoder sollte geprüft werden, ob ausreichend Platz für die Bauteile vorhanden ist.
Es ist wichtig, dass die Leiterplatte gegen das Chassis der Lok isoliert montiert wird.
Wenn der Lötstoplack beschädigt wird, könnte bei einem Kurzschluss der Lokdecoder kaputtgehen.
Es gibt eine separate, leere Platine zur Isolation gegen das Chassis.
Wenn die Isolierplatine in der Lok keinen Platz hat, kann alternativ auch die Rückseite der Decoderplatine mit Isolierband beklebt werden.
|
