Universal Decoder-Anschluss-Platine für Märklin Loks und PLuX22 Decoder
Beschreibung:

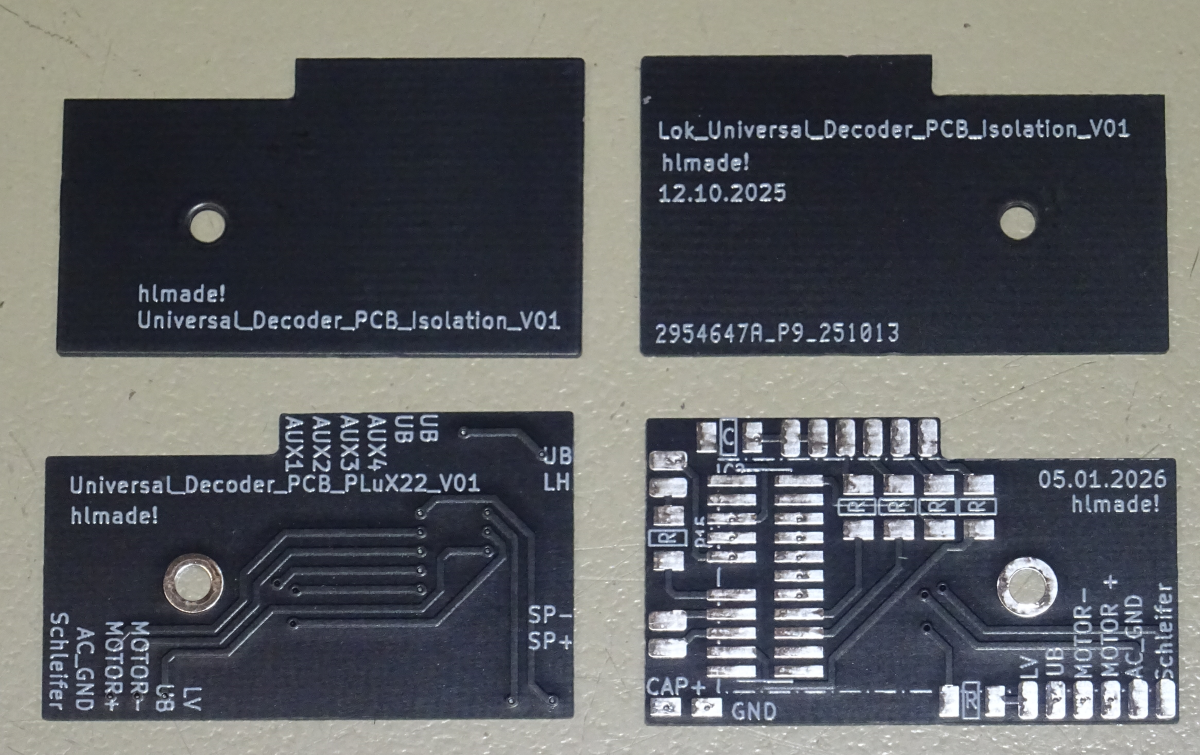

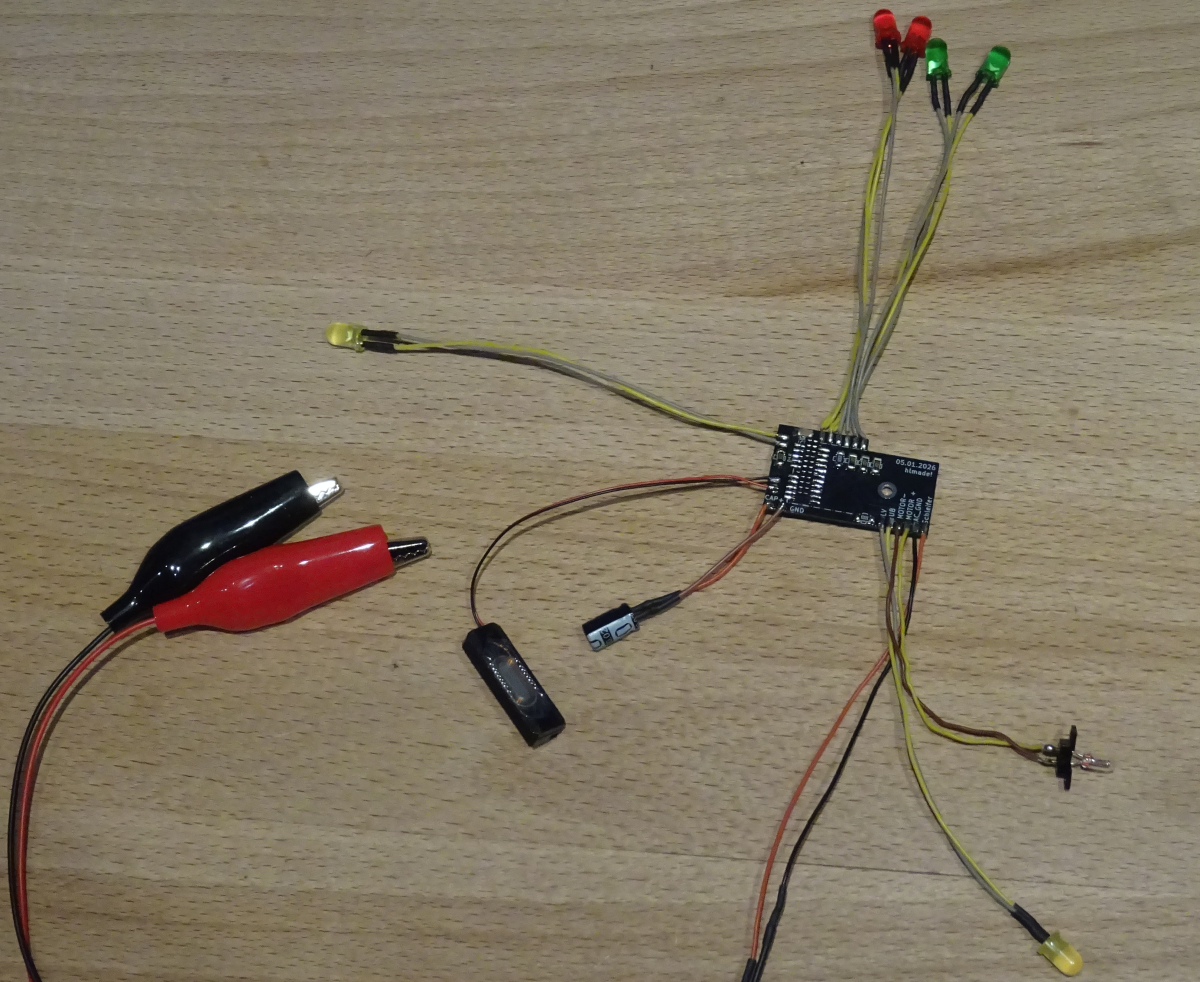

Universelle Decoder-Anschlussplatine.

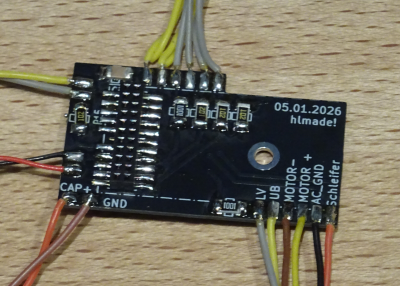

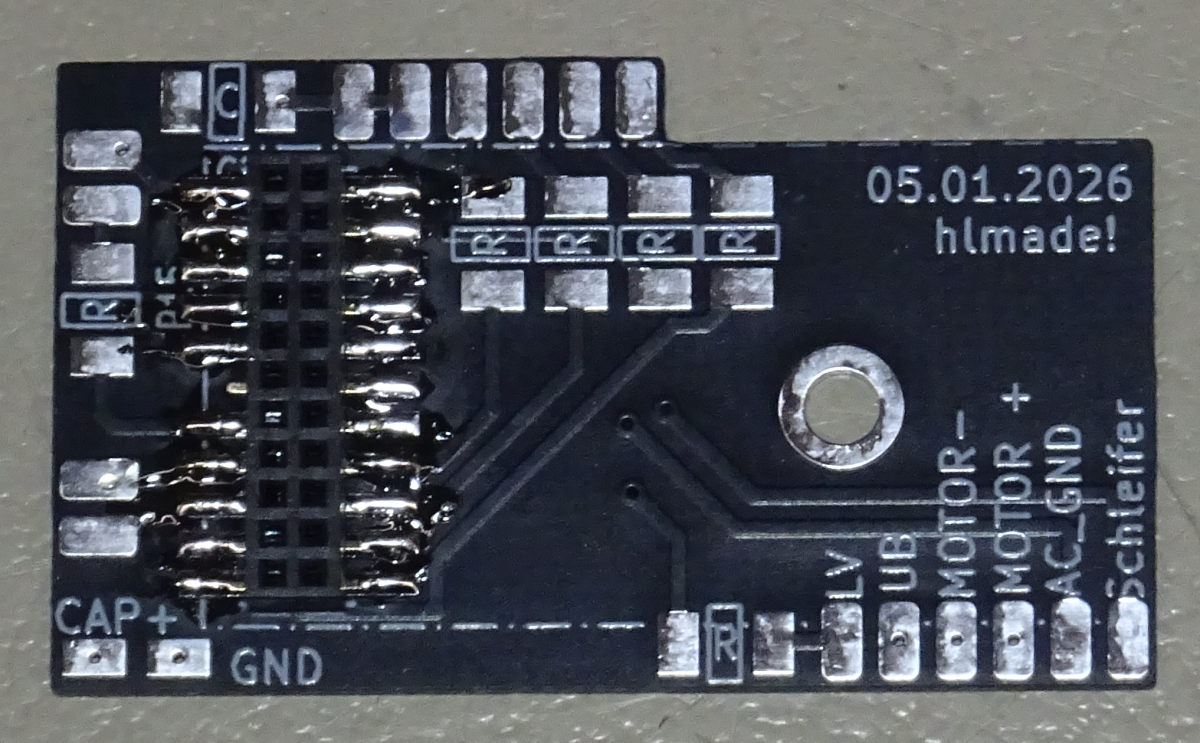

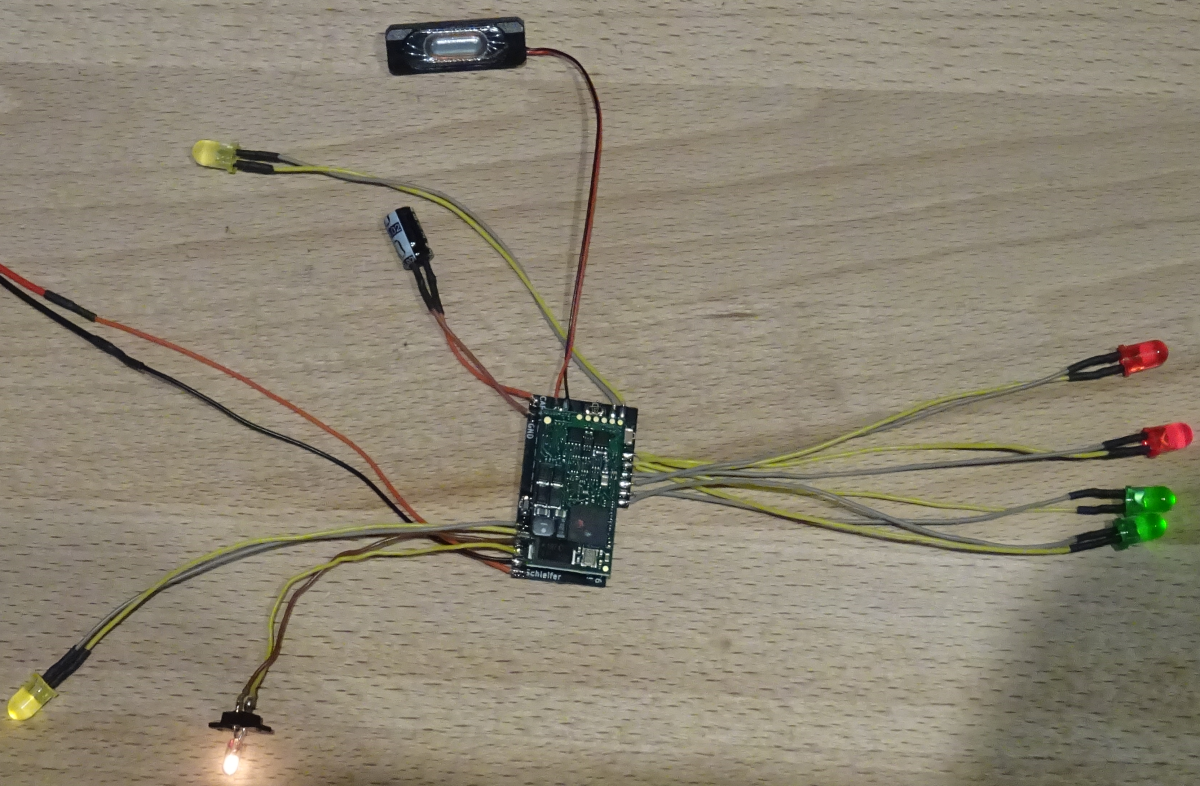

Auf der Platine befindet sind ein2 21-poliger PLuX22 Decoder Buchse 6 LED vorwiderstände und ein 1206-SMD-Kondensator.
Der Aufbau der Platine ähnelt dem der Märklin-Leiterplatte 260034/E260034.

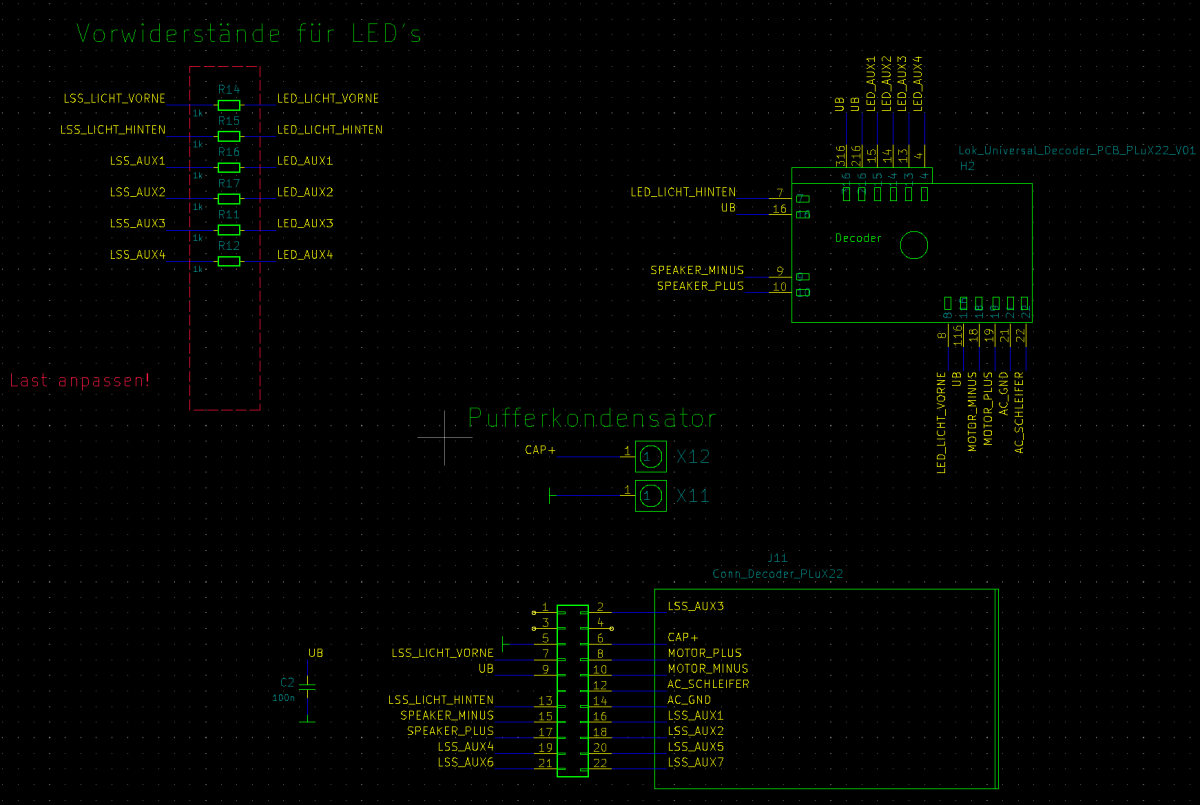

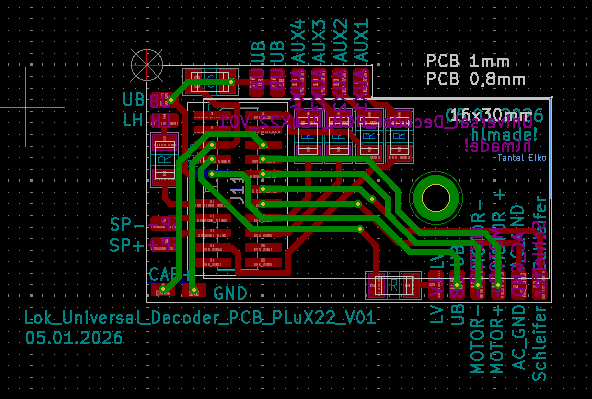

Siehe Schaltplan und Layout für Details, welche Decoder-Signale angeschlossen werden können.
Informationen zu Stiftleiste und Kondensator sind in der
Bauteilbeschreibung
zu finden.
