Diese Materialliste gehört nicht zu einer bestimmten Lokplatine.
Hier soll auch keine Werbung für einen bestimmten Händler gemacht werden.
Diese Liste soll dem etwas unerfahrenen Elektronikbastler beispielhaft zeigen, wo manche
Bauteile günstig zu kaufen sind,
wie z.B. der Lautsprecher oder die 21-polige Stiftleiste.
|
| Bauteil |
Bez. |
Bild |
link |

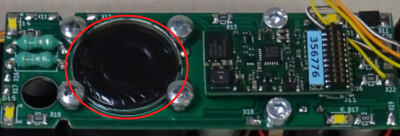

| Visaton Kleinlautsprecher |
VIS K23-8 |
 |
https://www.reichelt.de/index.html?ACTION=446&LA=3&nbc=1&q=visaton%20k23 |

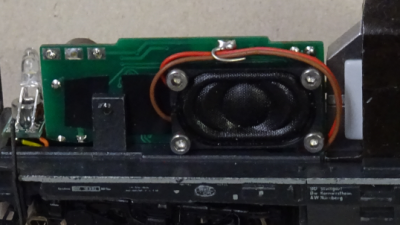

| Visaton Kleinlautsprecher |
VIS K14.25-8 Kleinlautsprecher K 14.25, 1W, 8Ohm |
 |
https://www.reichelt.de/kleinlautsprecher-k-14-25-1w-8ohm-vis-k14-25-8-p145255.html?&trstct=pos_0&nbc=1 |
| LED kaltweiss Bauform 1206 |
SLO SMD-W1206-0
Artikel-Nr.: SLO SMD-W1206-0
LED, SMD 1206, kaltweiß, 500 mcd, 120° |
 |
https://www.reichelt.de/index.html?ACTION=446&LA=446&nbc=1&q=slo%20smd-w1206-0 |
| LED rot Bauform 1206 |
EVL 15-21SURD
EVL 15-21SURD LED, SMD 1206, rot, 40 mcd, 160° |
|
https://www.reichelt.de/led-smd-1206-rot-40-mcd-160--evl-15-21surd-p231622.html?&trstct=pos_0&nbc=1 |
| LED warmweiss Innenbeleuchtung Bauform 1206 |
LED LL 1206 WW
Artikel-Nr.: LED LL 1206 WW
LED, SMD 3216 (1206), warmweiß, 900 mcd, 120° |
 |
https://www.reichelt.de/index.html?ACTION=446&LA=446&nbc=1&q=led%20ll1206%20ww |

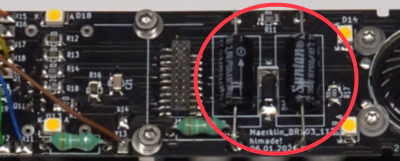

| Elko bedrahtet |
AX 330/16 Elko, axial, 330 µF, 16 V, 85°C, 20% |
 |
https://www.reichelt.de/elko-axial-330-f-16-v-85-c-20--ax-330-16-p4516.html?&trstct=pos_0&nbc=1 |

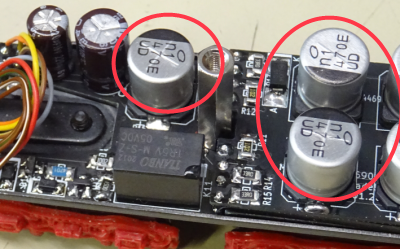

| Elko SMD 10x10mm |
ECC ZJ160821MJA SMD-Elko, 820µF, 16V, 105°C, 2000h |
 |
https://www.reichelt.de/index.html?ACTION=446&LA=3&nbc=1&q=ecc%20zj160821mja
25V Typ
https://www.reichelt.de/elko-smd-470-f-25-v-105-c-low-imp-10-x-10-mm-ecc-za250471mja-p275873.html?&trstct=pos_0&nbc=1
|
| SMD Widerstand Bauform 1206 |
SMD 1/4W 1,0K SMD-Widerstand, 1206, 1,0 kOhm, 250 mW, 5% |
 |
https://www.reichelt.de/smd-widerstand-1206-1-0-kohm-250-mw-5--smd-1-4w-1-0k-p18221.html?&trstct=pos_10&nbc=1 |
| SMD Kondensator 100nF Bauform 1206 |
WAL 1206B104K500 SMD-Kerko, 1206, 100 nF, 50V, 10%, X7R, MLCC |
 |
https://www.reichelt.de/smd-kerko-1206-100-nf-50v-10-x7r-mlcc-wal-1206b104k500-p346850.html?&trstct=pol_0&nbc=1 |

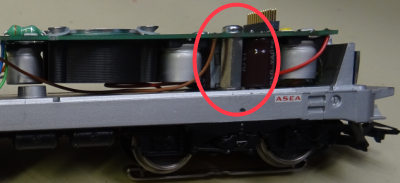

| M2.5 Distanzbolzen 12 mm |
DII 12 M2.5 Distanzbolzen 12 mm, M2.5 |
 |
https://www.reichelt.de/distanzbolzen-12-mm-m2-5-dii-12-m2-5-p236293.html |

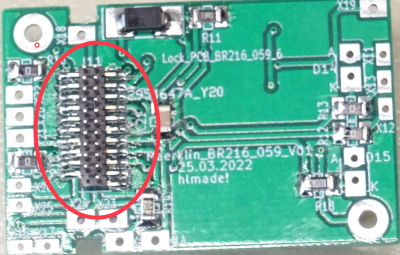

| 21 Pin Stiftleiste |
21 Pin Stiftleiste SMD MTC Decoder RM 1,27mm (11-16-01-01) |
 |
https://modellbau-schoenwitz.de/de/elektronikbauteile/reihenstiftleisten/21-pin-stiftleiste-smd-mtc-decoder-rm-1-27mm |

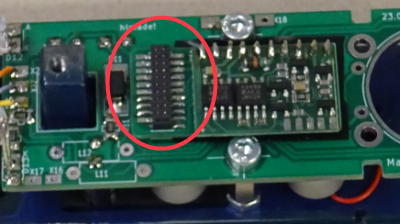

| 22-polige Buchsenleiste |
ZIMO BUCHS22 |
 |
https://fischer-modell.de/Hersteller/ZIMO/Zubehoer/Stecker-Kabel-und-Buchsen/Stecker/Buchsen-fuer-Digitalschnittstellen/ZIMO-BUCHS22?gad_source=1&gclid=EAIaIQobChMIjvTQutqShgMVaK6DBx1czQ1cEAQYASABEgIDQPD_BwE |
| 1A Silizium Diode SMD |
S1G DIO Gleichrichterdiode, 400 V, 1 A, SMA |
 |
https://www.reichelt.de/gleichrichterdiode-400-v-1-a-sma-s1g-dio-p219573.html?&trstct=pos_0&nbc=1
https://www.reichelt.de/gleichrichterdiode-400-v-1-a-do-214ac-sma-s-1g-smd-p95354.html?&trstct=pos_3&nbc=1
|
| NPN Digitaltransistor SMD |
BCR133 Gehäuse SOT23 |
 |
https://www.reichelt.de/npn-silicon-digital-transistor-50v-100ma-0-2-w-sot-23-bcr-133-smd-p90151.html?&trstct=pos_0&nbc=1
|
| PNP Digitaltransistor SMD |
SMMUN2111 Gehäuse SOT23 |
 |
https://www.reichelt.de/index.html?ACTION=446&LA=3&nbc=1&q=smmun2111
|

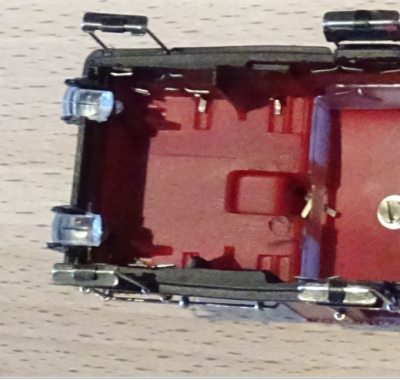

| Mentor Lichtleiter 3,2mm |
MEN 12823000 Lichtleiter, 1-fach, sphärisch, gerade |
 |
https://www.reichelt.de/lichtleiter-smd-1-fach-sphaerisch-gerade-men-12823000-p232160.html?&trstct=pos_5&nbc=1
|
| Mentor Lichtleiter 5mm |
MEN 12933000 Lichtleiter 5mm wurde nachbearbeitet (Rand entfernt, Länge angepasst) |
 |
https://www.reichelt.de/lichtleiter-smd-1-fach-sphaerisch-gerade-men-12933000-p232171.html?&trstct=pos_14&nbc=1
|
