Universal Decoder-Anschluss-Platine
Beschreibung:
Universelle Decoder-Anschlussplatine.
Auf der Platine sind ein 21-poliger Stecker und ein 1206-SMD-Kondensator vorgesehen.
Der Aufbau der Platine ähnelt dem der Märklin-Leiterplatte 260034/E260034.
Siehe Schaltplan und Layout für Details, welche Decoder-Signale angeschlossen werden können.
Informationen zu Stiftleiste und Kondensator sind in der
Bauteilbeschreibung
zu finden.

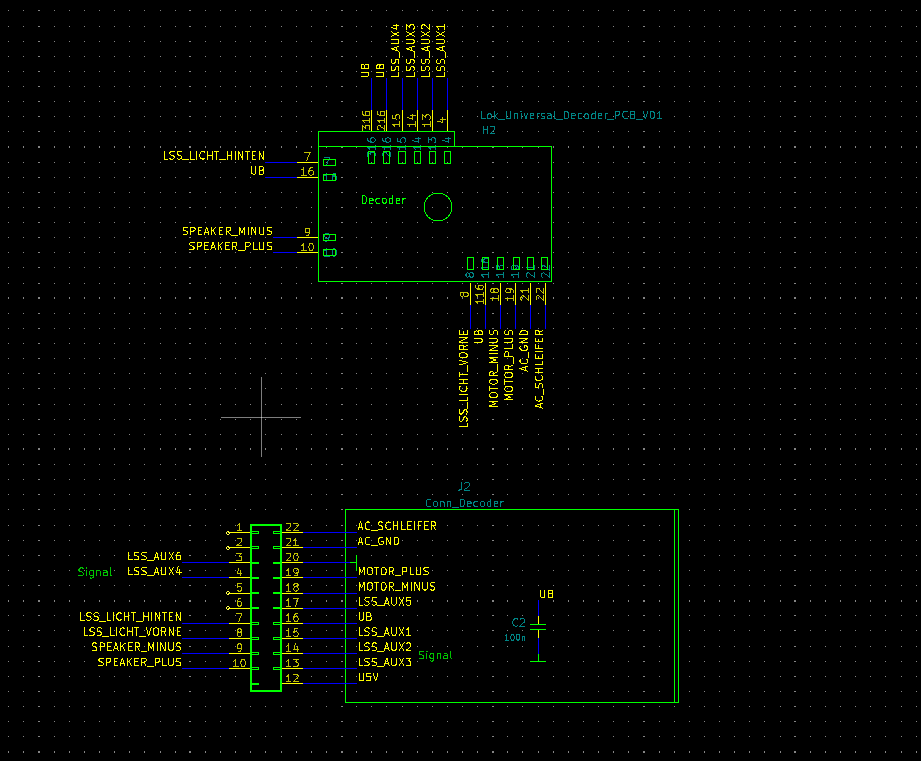

Schaltplan:

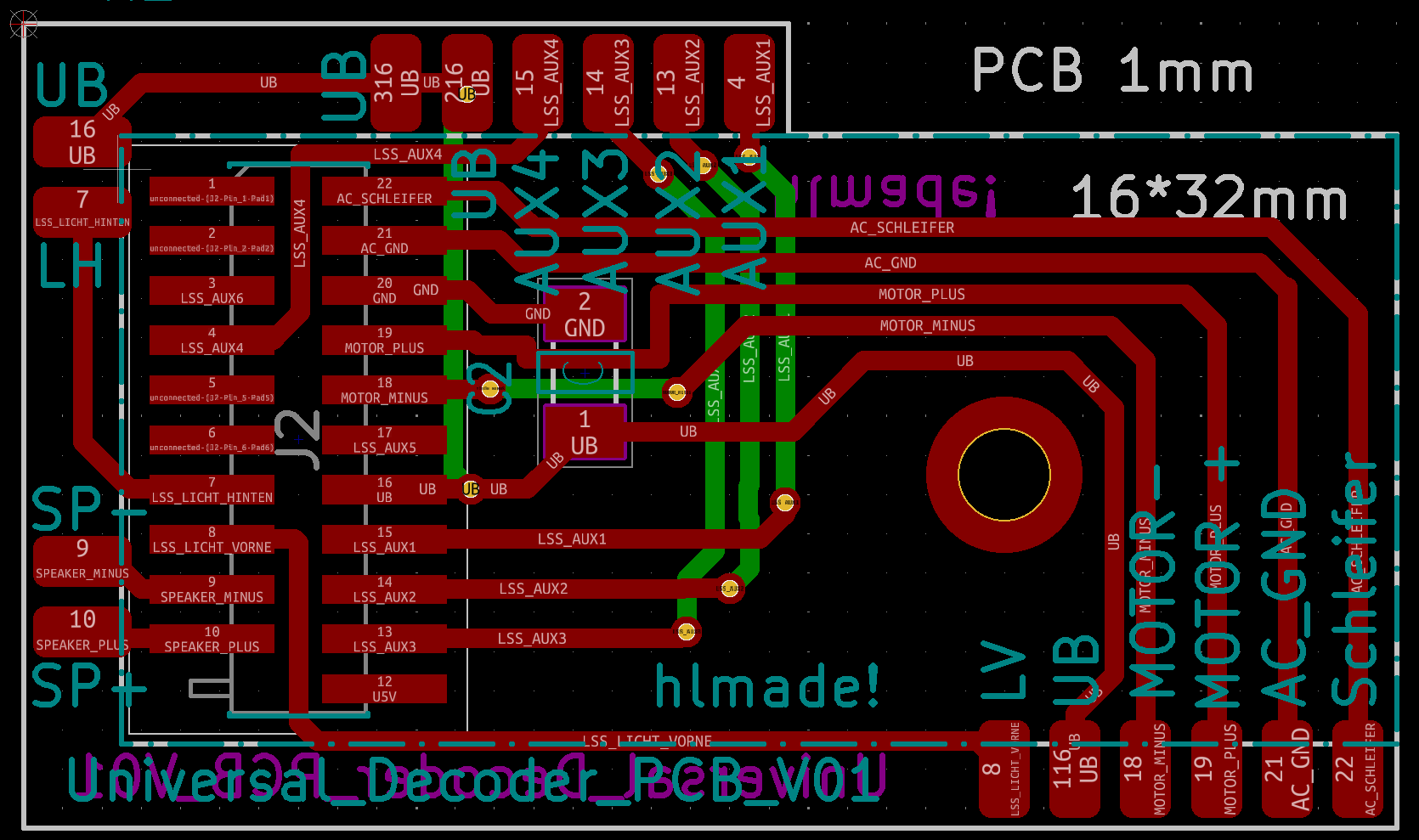

Layout:

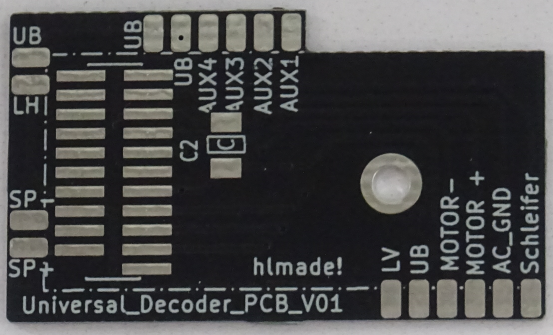

Bild:

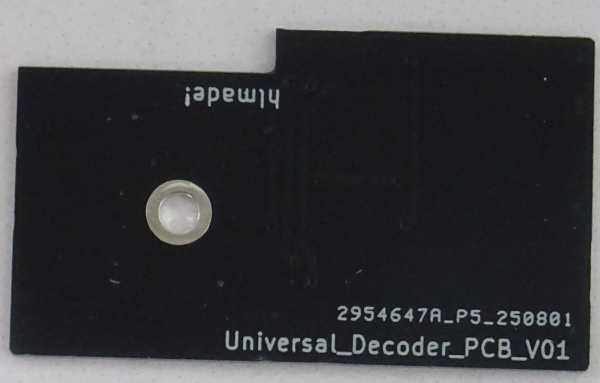

Bild:
